3 Phase 220V AC Drive VFD

Ang SECK300 Series ay isang mataas na pagganap ng inverter na idinisenyo para sa pang-industriya na automation, na nagsasama ng multi-function at mataas na kahusayan at pag-save ng enerhiya, at angkop para sa kontrol ng drive ng iba't ibang mga kagamitan sa pang-industriya.

Mga pangunahing pag -andar at pakinabang

Advanced na teknolohiya ng control ng vector: mataas na regulasyon ng bilis ng katumpakan at matatag na operasyon, mahusay na dynamic na tugon.

Mataas na kahusayan at pag -save ng enerhiya: I -optimize ang kahusayan sa operasyon ng motor at makabuluhang bawasan ang pagkonsumo ng enerhiya.

Malawak na pagiging tugma: Suportahan ang kumplikadong mga kondisyon sa pagtatrabaho ng mga tagahanga, bomba, conveyor belts, crushers at iba pang kagamitan.

EMPLICATION SCENARIO

Flexible application sa mga sumusunod na lugar:

Fluid Control (Fan, Pump Load)

Paglipat ng Materyal (Conveyor Belt, Elevator)

Malakas na makinarya (pandurog, panghalo)

Pagpapalawak at pag -upgrade

Seamless upgrade sa SCK350: Pagbutihin ang pagganap at palawakin ang mga functional module sa pamamagitan ng pagpapalit ng control board.

Ang pagbagay ng mga espesyal na kagamitan tulad ng mga cranes: Ang mga kard ng pagpapalawak ay suportado pagkatapos mag-upgrade upang matugunan ang mga kinakailangan ng mga propesyonal na sitwasyon tulad ng control ng metalikang kuwintas at pag-synchronise ng multi-motor.

Sa mga modular na disenyo at pag -upgrade ng teknolohiya, ang serye ng SCK ay maaaring maiakma sa magkakaibang pang -industriya na pangangailangan ng automation, mula sa pangunahing hanggang sa advanced.

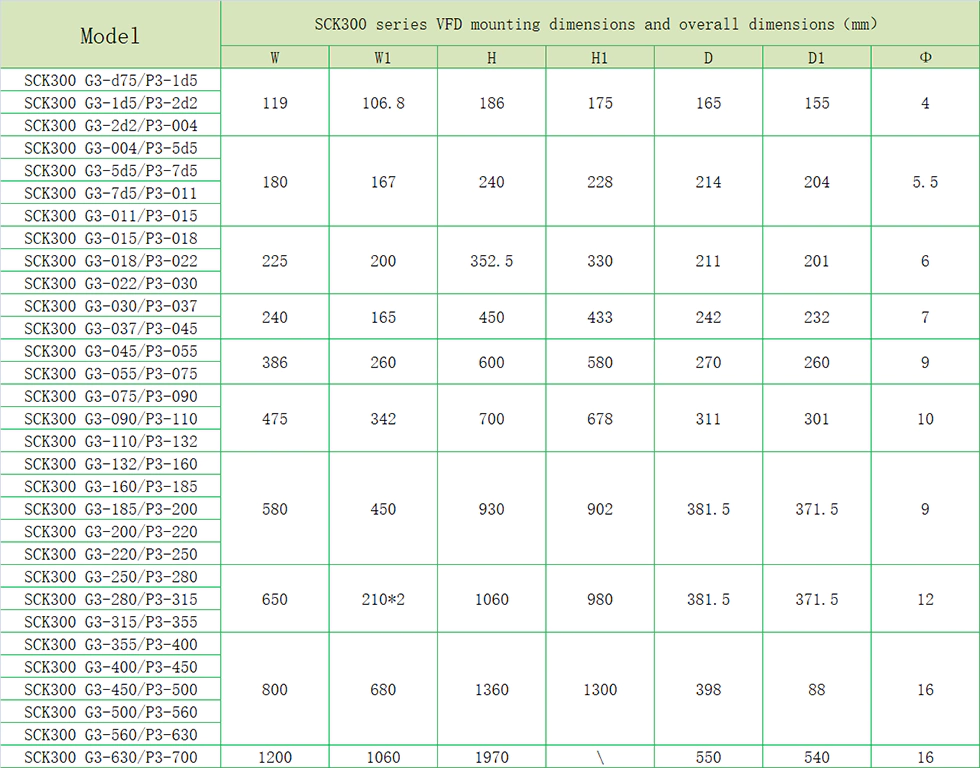

Parameter ng Produkto (Pagtukoy)

Tampok ng produkto

● Mga tampok na I/O.

◆ Saklaw ng boltahe ng input: 220V/380V/660V ± 15%

◆ Saklaw ng dalas ng pag -input: 47 ~ 63Hz

◆ Output ng boltahe ng output: 0 ~ na -rate na boltahe ng input

Saklaw ng dalas ng output: 0 ~ 400Hz

● Mga tampok ng Peripheral Interface

◆ Programmable digital input: 8 input

◆ Programmable analog input: ai1: 0 ~ 10v input, ai2: 0 ~ 10v o 0 ~ 20ma input

◆ Buksan ang output ng kolektor: 1 output

◆ Relay output: 2 output

◆ Analog output: 2 output, 0/4 ~ 20ma o 0 ~ 10v ayon sa pagkakabanggit

● Mga Katangian sa Pagganap ng Teknikal

◆ Control Mode: Walang kontrol ng vector ng PG, V/F control, control ng metalikang kuwintas.

◆ Kapasidad ng labis na karga: 150% na na -rate ang kasalukuyang 60s; 180% na na -rate ang kasalukuyang 10s

◆ Simula ng metalikang kuwintas: Walang kontrol ng vector ng PG: 0.5Hz/150% (SVC)

◆ Ratio ng bilis: Walang kontrol ng vector ng PG: 1: 100

● Mga tampok na pagganap

◆ Frequency Setting Mode: Digital Setting, Analog Setting, Serial Communication Setting, Multi-Speed, PID Setting, atbp.

◆ Function ng control ng PID

◆ Multi-speed control function: 16 bilis ng kontrol

◆ Swing frequency control function

◆ Agarang pagkabigo ng kuryente nang hindi huminto sa pag -andar

◆ Mabilis/jog key function: Multi-function shortcut key malayang tinukoy ng mga gumagamit

◆ Awtomatikong pag -andar ng pagsasaayos ng boltahe: Kapag nagbabago ang boltahe ng grid ng kuryente, maaari itong awtomatikong mapanatili ang pare -pareho ang boltahe ng output

◆ Magbigay ng hanggang sa 25 uri ng mga function ng proteksyon ng kasalanan: sa kasalukuyan, sa ibabaw ng boltahe, sa ilalim ng boltahe, sa paglipas ng temperatura, pagkawala ng phase, labis na karga at iba pang mga pag -andar ng proteksyon

Application ng Produkto

Ang mga produkto ay maaaring magamit sa metalurhiya at industriya ng kemikal, mga compressor, cranes, mga okasyon sa munisipyo.

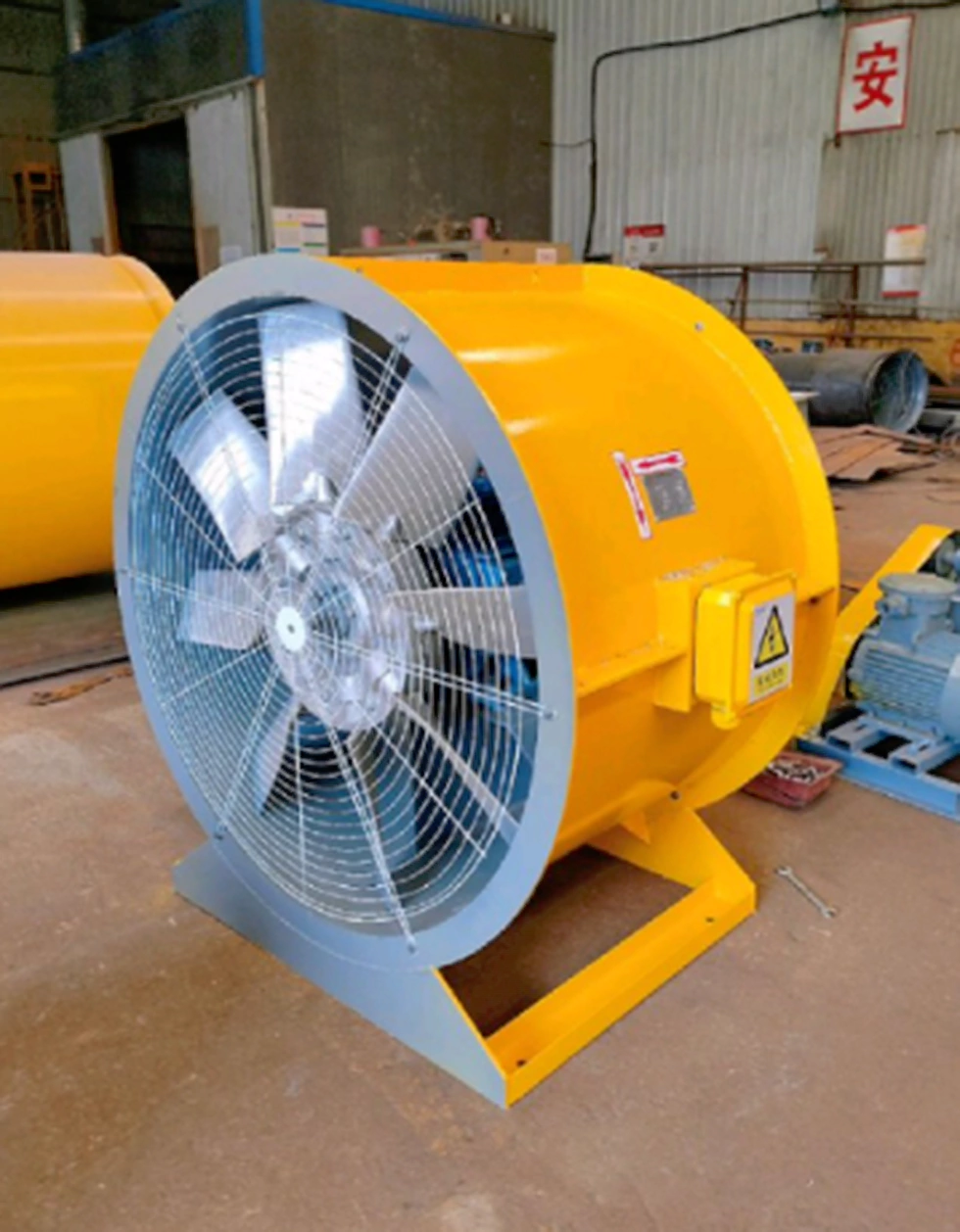

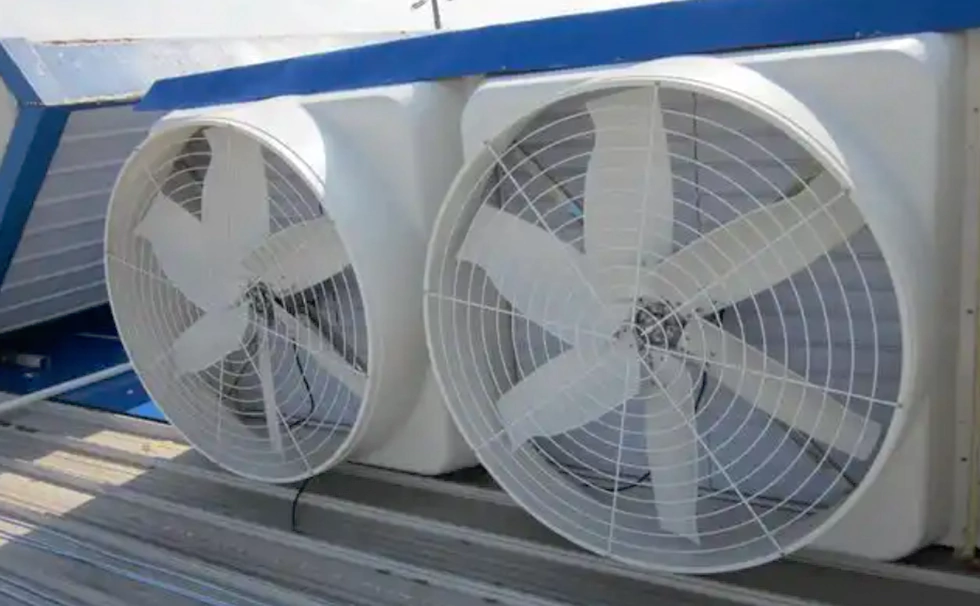

Mga Tagahanga

Ang application ng frequency converter sa larangan ng mga tagahanga ay hindi lamang lubos na binabawasan ang pagkonsumo ng enerhiya, ngunit pinapabuti din ang katumpakan ng system at antas ng automation sa pamamagitan ng intelihenteng kontrol. Ang serye ng SCK300 ng WCE, na may mataas na pagiging tugma at mga algorithm sa pag -save ng enerhiya, ay maaaring masakop ang magkakaibang mga pangangailangan ng mga maliliit na ventilator sa mga malalaking tagahanga ng pang -industriya, na tumutulong sa mga kumpanya na makamit ang berde at mahusay na paggawa.

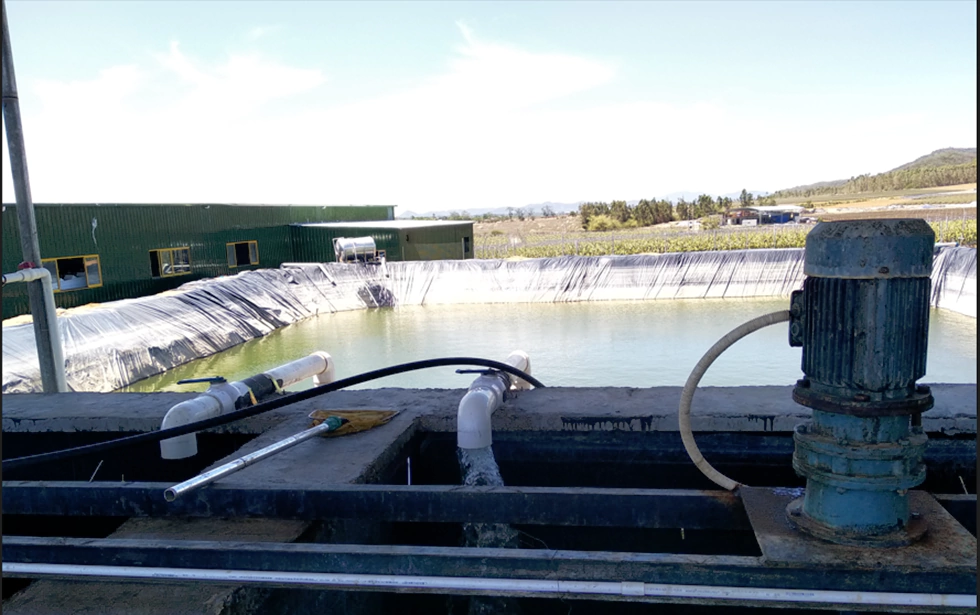

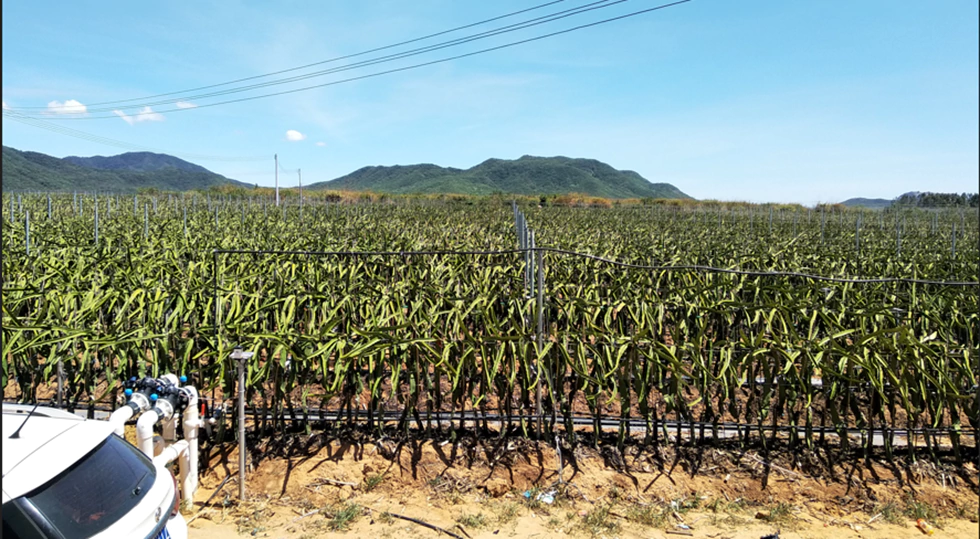

Patlang ng patlang

Sa patubig na agrikultura, ang VFD para sa patuloy na presyon ng suplay ng tubig ay halos pamantayan. Una sa lahat, sa proseso ng pagsisimula ng bomba, ang VFD ay maaaring unti -unting madagdagan ang dalas ng operating nito, upang ang bomba ay maaaring tumakbo nang dahan -dahan, upang ang tubig ay hindi nagiging sanhi ng labis na epekto sa pipeline. Ang VFD ay maaaring magamit kasabay ng isang remote na sukat ng presyon o sensor ng presyon upang maihambing ang presyon sa aming mga tubo. Sa wakas, maaaring kontrolin ng VFD ang pipeline ng proteksyon ng presyon, ngunit sa pamamagitan din ng sarili nitong labis na karga, underload, overpressure, underpressure protection upang mabawasan ang pinsala ng bomba.

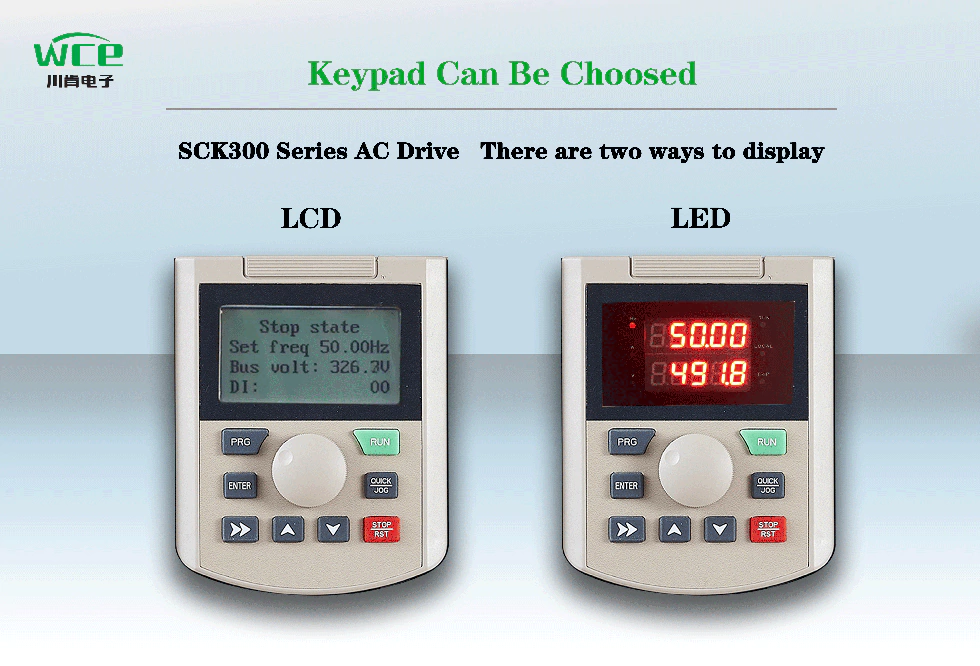

Ang dalawang mga mode ng display ay magagamit:

1.LCD Display: Halika sa display ng Intsik at Ingles, maaari mo ring ipasadya ang Russian, Portuguese, Espanyol, Persian at iba pang mga wika.

2.led display: tradisyonal na digital tube display, double line display, obserbahan ang dalawang hanay ng data nang sabay.

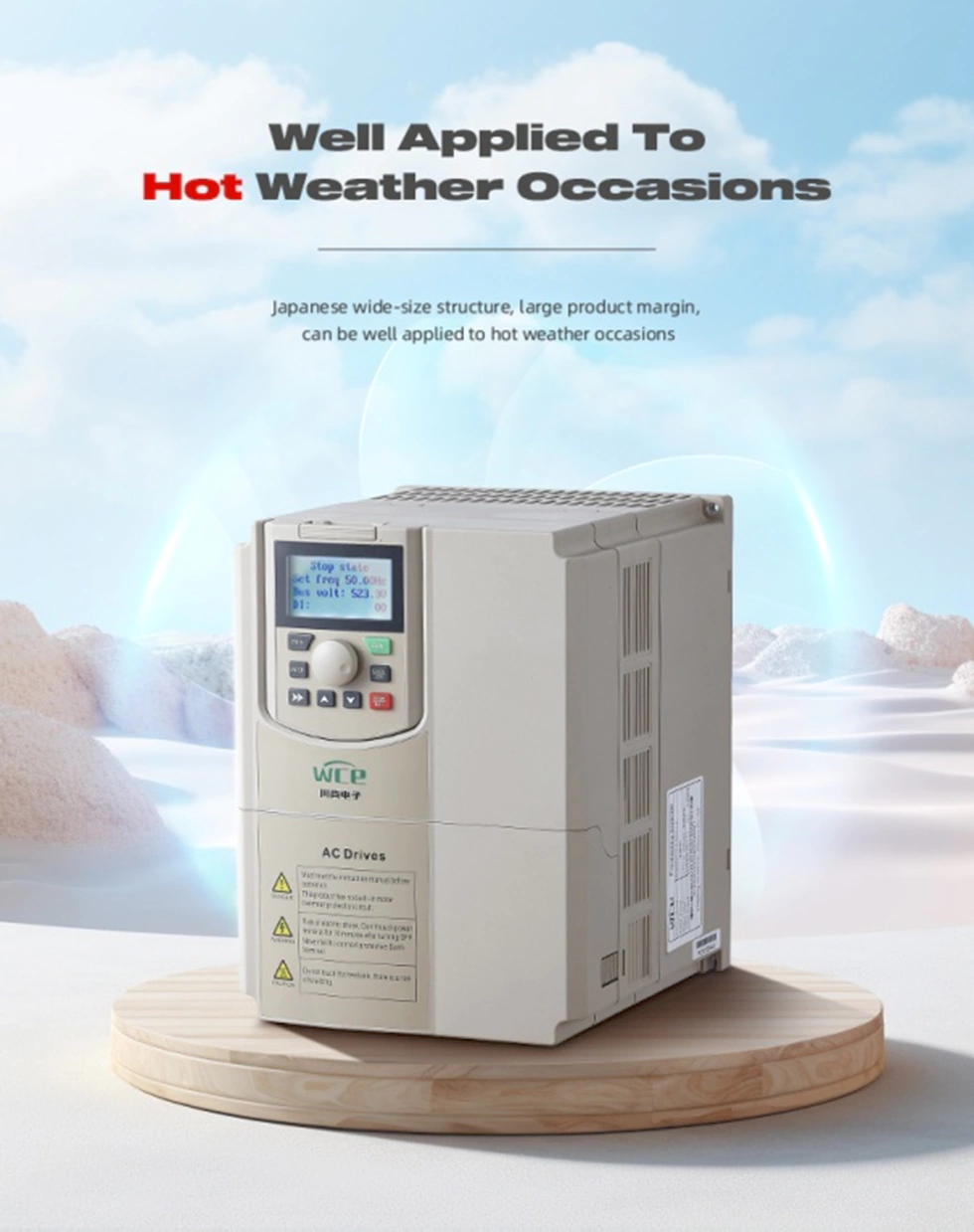

Pinagtibay ng VFD ang malawak at malakihang disenyo ng istruktura, isinasama ang mga malalaking sukat ng paglamig, at may mataas na pag-load ng patuloy na kakayahan sa operasyon at mataas na rate ng paggamit ng kahusayan. Sa pamamagitan ng pagpapalakas ng sistema ng paglamig at pagpili ng mga sangkap na lumalaban na may mataas na temperatura, maaari itong stably adapt sa mataas na temperatura at malupit na mga kondisyon sa pagtatrabaho tulad ng tropikal.

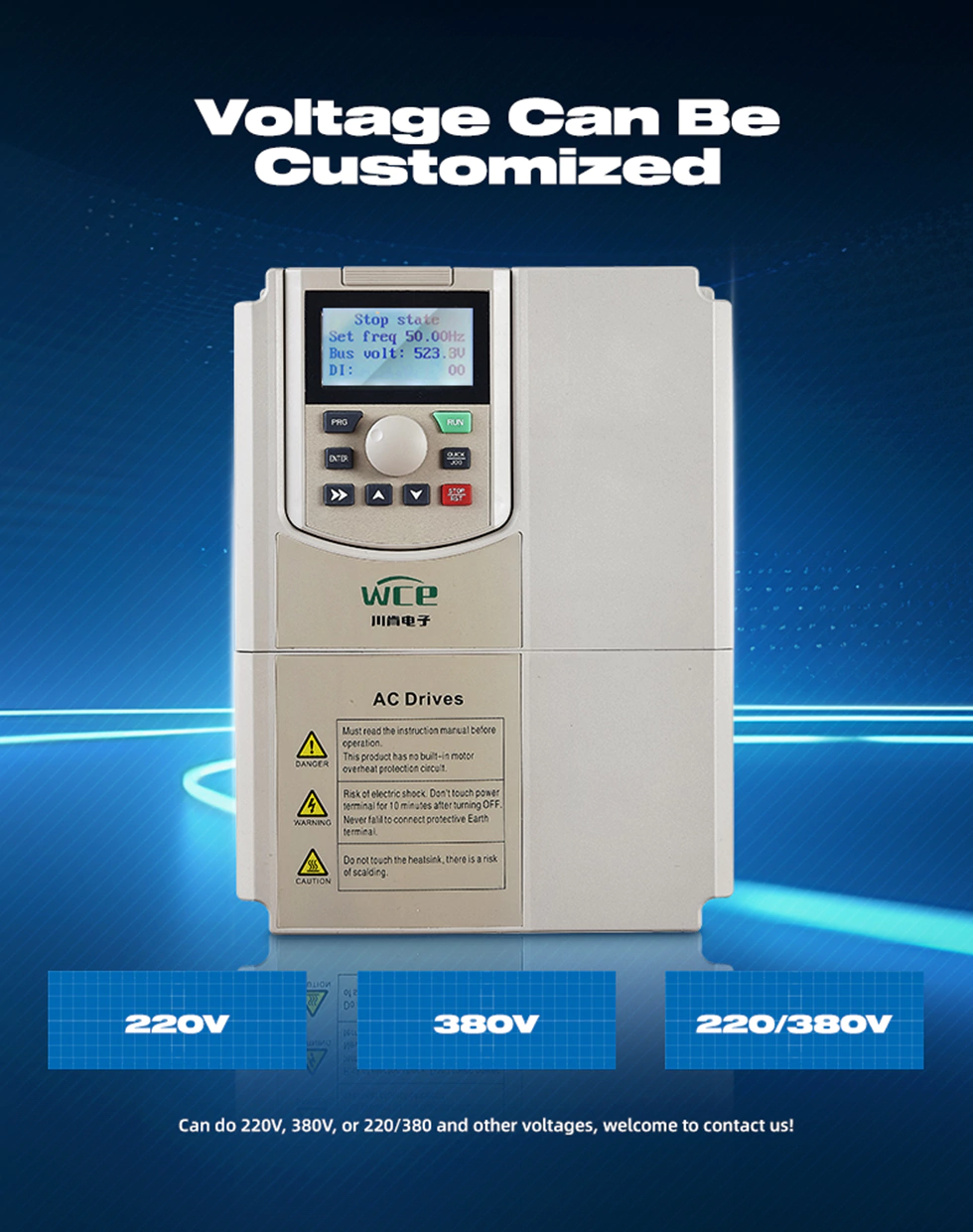

Ang iba't ibang uri ng mga mode ng input at output ay maaaring ipasadya:

1.3p 380V input sa 3p 380V output.

2. 3P22 0V input sa 3p22 0V output.

3. 3P66 0V input sa 3p66 0V output.

4. 1 P22 0V input sa 3p 380V output.

5. 1 p22 0V input sa 3p22 0V output.

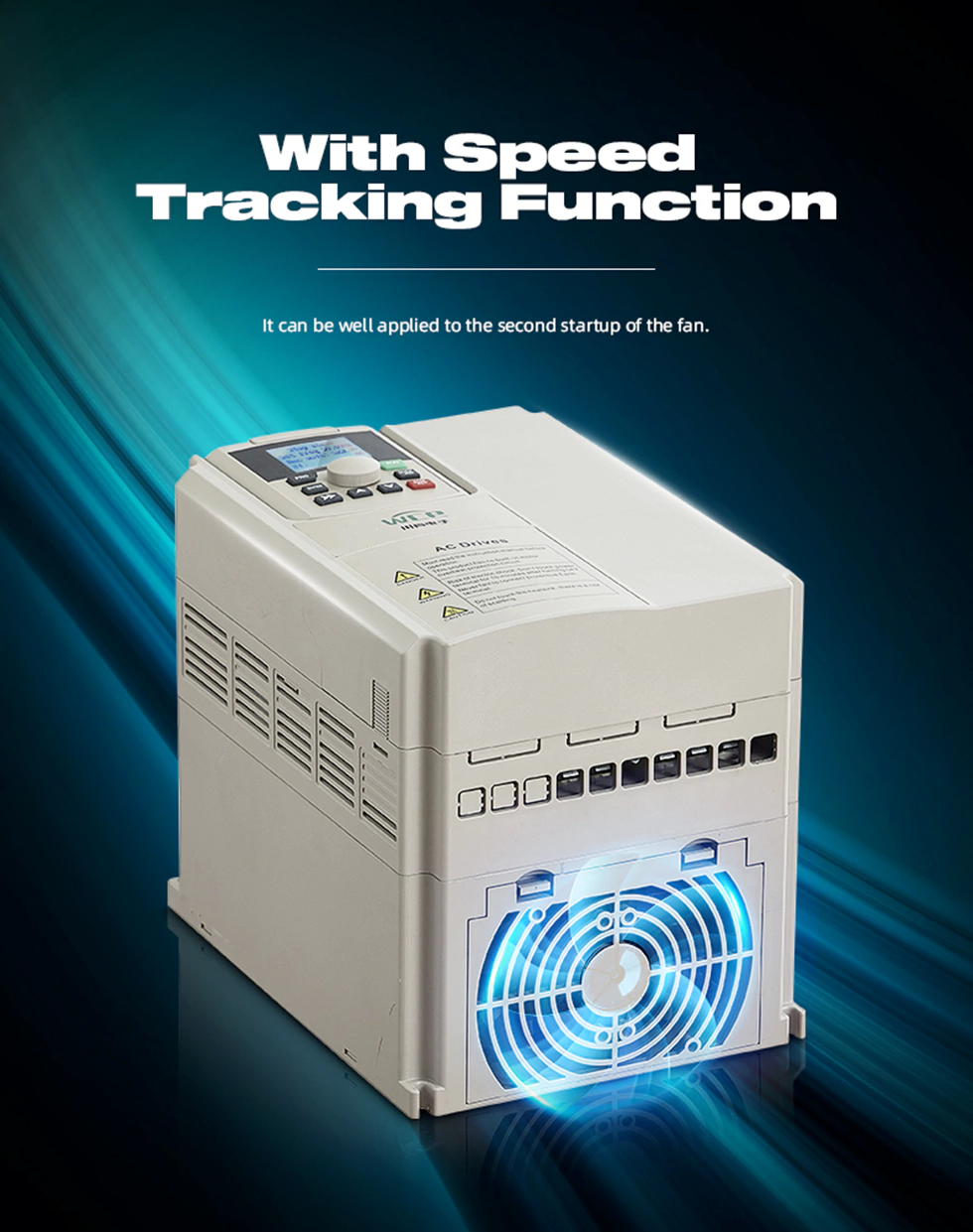

Sa bilis ng pagsubaybay sa bilis, maaaring mas mahusay na doble ang pagsisimula.

Ito ay may komunikasyon sa Modbus RTU, at maaari ring ipatupad ang Modbus TCP, PrpFibus at Profinet sa pamamagitan ng pagdaragdag ng mga kard ng pagpapalawak.

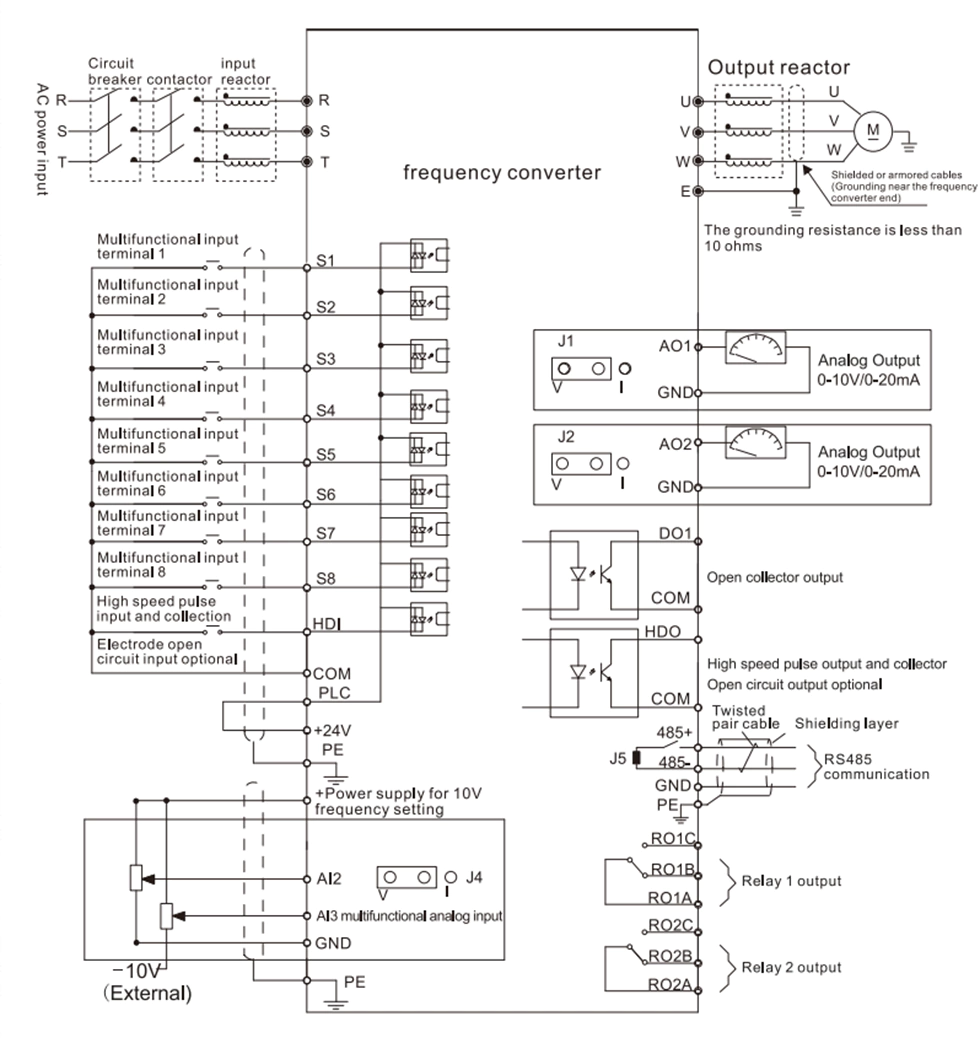

VFD Wiring Diagram.
