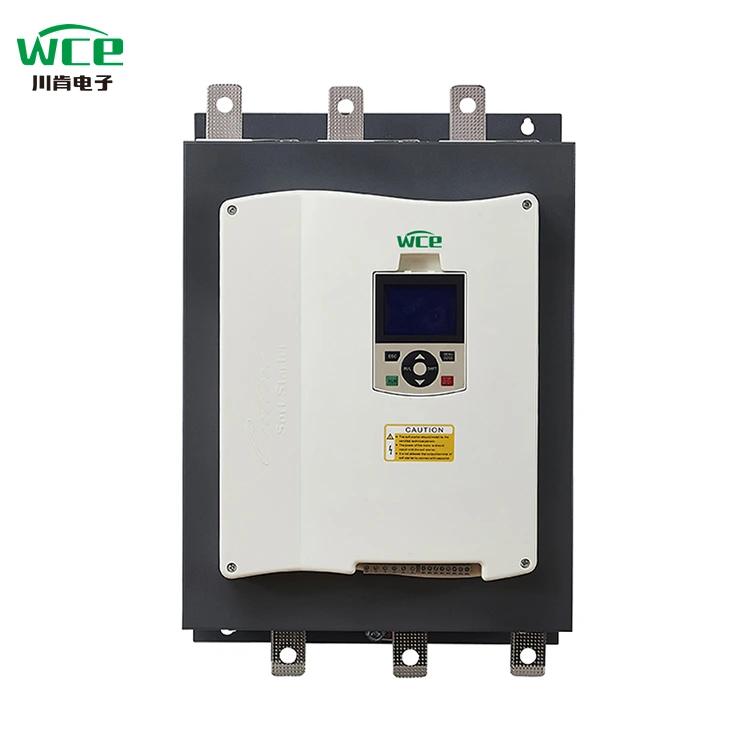

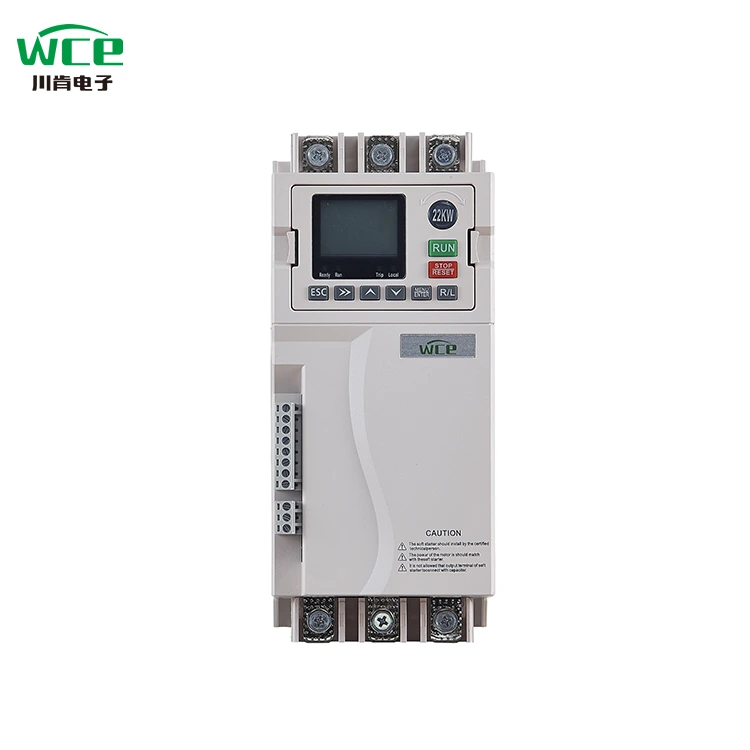

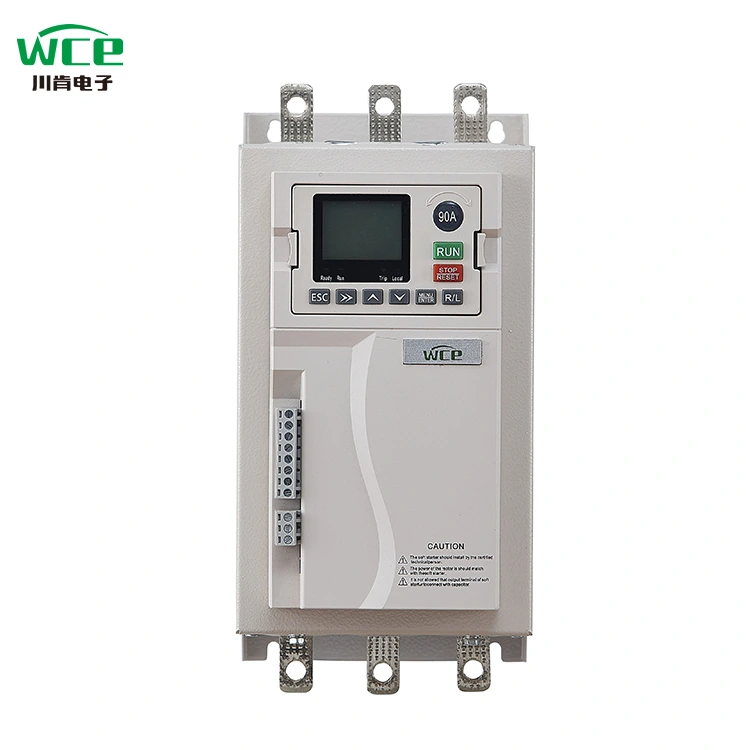

3 Phase 220V Online Soft Starter

6800 Series Soft Starters: Ang mahusay na pagganap ay nangunguna sa industriya

Sa larangan ng pang -industriya na kagamitan sa kuryente, ang pagganap ng malambot na starter ay direktang nakakaapekto sa kahusayan ng operating at katatagan ng kagamitan. Sa pamamagitan ng maraming natatanging pakinabang, ang 6800 serye ng mga malambot na nagsisimula ay nakatayo sa merkado at naging unang pagpipilian ng maraming mga negosyo.

1, Humanized Operation Interface, ganap na maginhawa

Ang 6800 serye ng mga malambot na nagsisimula ay nilagyan ng isang display ng LCD at isang malinaw na interface na ginagawang madali para sa mga gumagamit na magsagawa ng mga kumplikadong setting ng parameter at pang -araw -araw na operasyon. Mas matalik na ang sistema ay may dalawang wika, pagpapakita ng Tsino at Ingles, upang matugunan ang mga pangangailangan ng mga gumagamit sa iba't ibang mga rehiyon, kahit na ang mga proyekto ng kooperasyon ng cross-border, hindi na kailangang mag-alala tungkol sa mga hadlang sa pagpapatakbo.

2, malakas na pag-andar ng komunikasyon, walang control control na walang pag-aalala

Ang serye ng mga malambot na nagsisimula ay may maginoo na Modbus 485 na pag -andar ng komunikasyon, na madaling ma -access ang iba't ibang mga awtomatikong sistema ng kontrol upang makamit ang remote na pagsubaybay at pag -debug. Hindi lamang iyon, ngunit din na -customize na mobile app ayon sa mga pangangailangan ng gumagamit, hangga't mayroong isang saklaw ng network, ang mga gumagamit ay maaaring makontrol ang malambot na starter anumang oras at kahit saan, lubos na pagpapabuti ng kakayahang umangkop at pagiging maagap ng pamamahala ng kagamitan, na nagbibigay ng malakas na suporta para sa matalinong paggawa ng mga negosyo.

3, katangi -tanging disenyo, madali at maginhawang pag -install

Ang 6800 Series Soft Starters ay dinisenyo na may puwang sa pag -install at kaginhawaan sa isip. Ang mas maliit na sukat at mas magaan na timbang, maging sa pag -install ng mga bagong kagamitan o pagbabagong -anyo ng mga lumang sistema, ay madaling umangkop sa iba't ibang mga sitwasyon, ang proseso ng pag -install ay simple at mabilis, epektibong nagse -save ng oras ng pag -install at mga gastos sa paggawa.

4. Mahusay na Paglabas ng Pag -init upang matiyak ang matatag na operasyon

Ang pagganap ng dissipation ng init ay ang susi sa matatag na operasyon ng malambot na starter. Ang 6800 Series ay nagpatibay ng 24V high-speed na mga tagahanga ng DC upang makamit ang 360 ° sa buong pag-iwas ng init at malakas na lakas ng hangin, na maaaring mabilis na mawala ang init na nabuo sa pamamagitan ng pagpapatakbo ng kagamitan, tiyakin na ang malambot na starter ay maaaring mapanatili ang matatag na operasyon sa ilalim ng iba't ibang mga kondisyon ng pagtatrabaho, palawakin ang buhay ng serbisyo ng kagamitan, at bawasan ang saklaw ng pagkabigo na sanhi ng sobrang pag-init.

5, MMULTIPLE CONTROL METHODS Upang matugunan ang magkakaibang mga pangangailangan

Kumpara sa maginoo na malambot na nagsisimula, ang 6800 serye ay may isang bagong square metalikang kuwintas na panimulang kontrol. Kapag nagsisimula, maaari itong mag -output ng isang mas malaking metalikang kuwintas, na ginagawang mas madaling magsimula ang motor, lalo na para sa mga kagamitan sa pag -load na may mas mataas na mga kinakailangan para sa pagsisimula ng metalikang kuwintas, tulad ng mga malalaking tagahanga, mga bomba ng tubig, atbp.

6, makabagong disenyo ng mga kable, simple at mahusay na pag -install

Nagtatampok ang 6800 Series Soft Starters ng mga plug-and-pull control terminals, isang makabagong disenyo na lubos na pinapasimple ang proseso ng pag-install. Ang mga gumagamit ay kailangan lamang i-unplug ang bawat terminal, kumpletuhin ang mga kable at pagkatapos ay muling pagsasaayos ito, nang walang kumplikadong operasyon ng mga kable, binabawasan ang kahirapan ng pag-install, pagbutihin ang kahusayan sa trabaho, kahit na ang mga di-propesyonal ay madaling magsimula.

7, Rich Pump na sumusuporta sa mga function, one-stop solution

Isinasaalang -alang ang pagiging partikular ng senaryo ng aplikasyon ng bomba ng tubig, ang serye ng 6800 ay may pagsuporta sa mga pag -andar ng bomba ng tubig, na madaling mapagtanto ang mga pag -andar ng lumulutang na bola, electric contact pressure gauge, level level relay, at relay level level. Sa pamamagitan ng mga pag-andar na ito, maaari itong tumpak na makontrol ang pagsisimula at paghinto ng bomba, mapagtanto ang awtomatikong supply ng tubig at kanal, at magbigay ng isang one-stop na matalinong solusyon para sa sistema ng bomba upang matugunan ang magkakaibang mga pangangailangan ng iba't ibang mga gumagamit sa larangan ng suplay ng tubig at kanal.

8, ultra-mataas na pagganap ng gastos, pang-ekonomiya at praktikal na pagpipilian

Sa mga tuntunin ng presyo, ang 6800 serye ng mga malambot na nagsisimula ay lubos na mapagkumpitensya. Kung ikukumpara sa tradisyonal na auto cabinet, ang presyo nito ay 10% mas mura, at para sa maliit na kagamitan sa kuryente, sinusuportahan din nito ang pag -mount ng dingding, karagdagang pag -save ng puwang sa pag -install at gastos. Ang nasabing isang mataas na pagganap ng gastos, upang ang mga negosyo ay nasisiyahan sa mga produktong may mataas na pagganap nang sabay, nang walang pagdadala ng labis na presyon ng gastos, tunay na napagtanto ang perpektong kumbinasyon ng pagiging praktiko ng ekonomiya at mahusay na pagganap.

Sa pamamagitan ng mahusay na pagganap sa interface ng operasyon, pagpapaandar ng komunikasyon, disenyo at pag -install, pagganap ng pagwawaldas ng init, mode ng control, disenyo ng mga kable, pagsuporta sa pump at pagganap ng gastos, ang 6800 serye na malambot na starter ay naging pinuno sa larangan ng pang -industriya na kagamitan sa kuryente, pag -iniksyon ng malakas na impetus para sa pagbuo ng iba't ibang mga industriya.

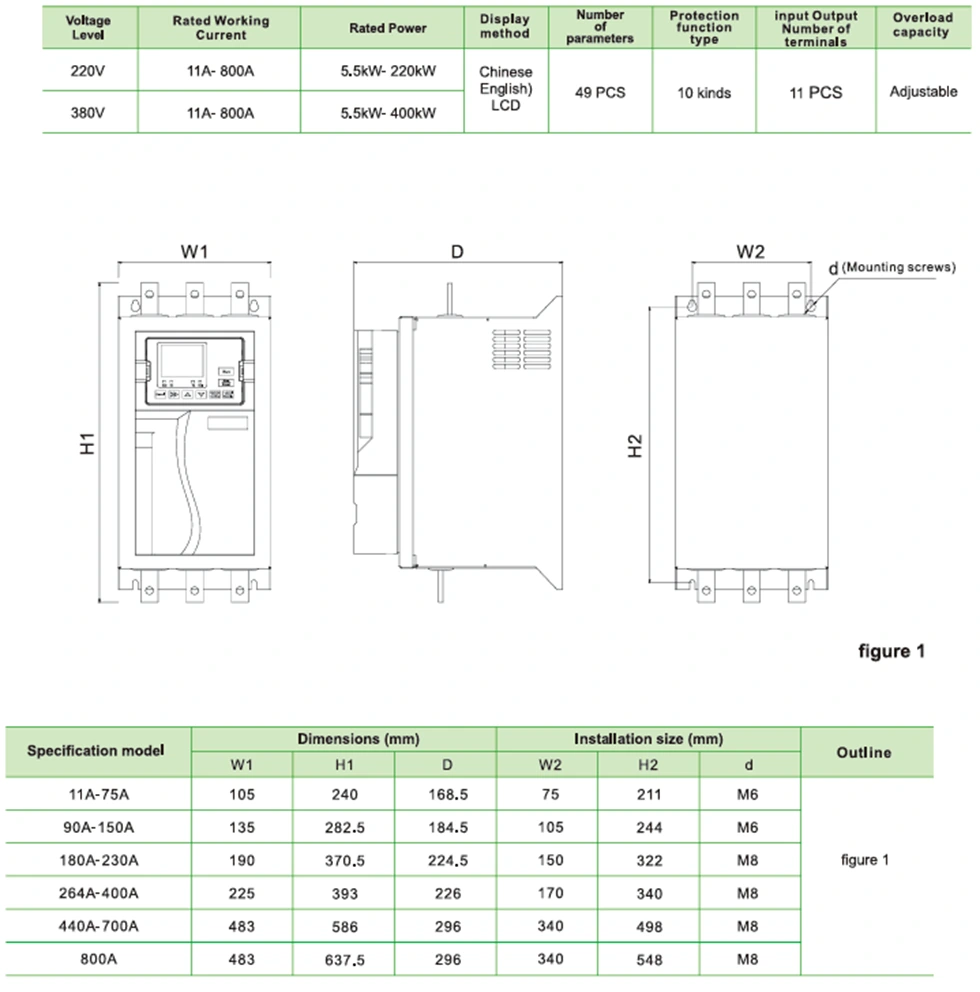

Parameter ng Produkto (Pagtukoy)

Tampok ng produkto

1. CommPag -andar ng Unication

Dumating sa komunikasyon ng Modbus RTU, ang profibus at komunikasyon ng profinet ay maaaring maidagdag sa pamamagitan ng pagdaragdag ng mga kard ng pagpapalawak.

2, maaaring maging panlabas na keyboard +4 na linya ng LCD screen

Ang keyboard ay maaaring mabilis na maipasok at matanggal upang matugunan ang mga pangangailangan ng malayong operasyon.

3, mas komprehensibong pag -andar ng proteksyon sa motor

Proteksyon ng Overvoltage, Proteksyon ng Undervoltage, Overcurrent Protection, Overload Protection, Underload Protection, Phase Loss Protection, Bypass Fault, Thyristor Fault, Three-Phase Current Unbalance, Overheat Protection, atbp.

4, malawak na saklaw ng boltahe ng supply ng kuryente

Matugunan ang pangunahing boltahe ng input ng supply ng power ng 220-440V pangkalahatang layunin.

5. Pluggable terminals

1 hanay ng mga terminal ng komunikasyon, 4 na mga input ng input ng input, 1 hanay ng analog output, 2 hanay ng mga ma -program na relay.

◆ Three-phase power supply: AC220V, AC380V, AC440V ± 10%

◆ Na-rate na kasalukuyang: 11A-400A,

◆ Naaangkop na motor: Pangkalahatang ardilya ng uri ng hawla ac asynchronous motor

◆ Panimulang mode: boltahe ramp, kasalukuyang rampa, metalikang kuwintas

◆ Parking Mode: Soft Stop, Free Stop

◆ Logic Input: Impedance 1.8kΩ, Power +24V

◆ Panimulang dalas: Inirerekomenda na magsimula ng hindi hihigit sa 10 beses bawat oras

◆ Antas ng Proteksyon: IP20

◆ mode ng paglamig: Paglamig ng hangin

◆ mode ng pag -install: nakabitin ang dingding

◆ Mga Kundisyon sa Kalikasan: Ang taas ay lumampas sa 2000 metro, ang kapasidad ay dapat mabawasan nang naaayon, at ang nakapaligid na temperatura ay nasa pagitan ng -10 at +40 ° C

Ang kaukulang kahalumigmigan ay hindi lalampas sa 95%(20 ℃ ± 5 ℃), walang nasusunog, sumasabog, kinakaing unti -unting gas, walang conductive dust, panloob na pag -install, mahusay na bentilasyon, panginginig ng boses na mas mababa sa 0.5g

Application ng Produkto

Ang mga produkto ay maaaring magamit sa metalurhiya at industriya ng kemikal, mga compressor, cranes, mga okasyon sa munisipyo.

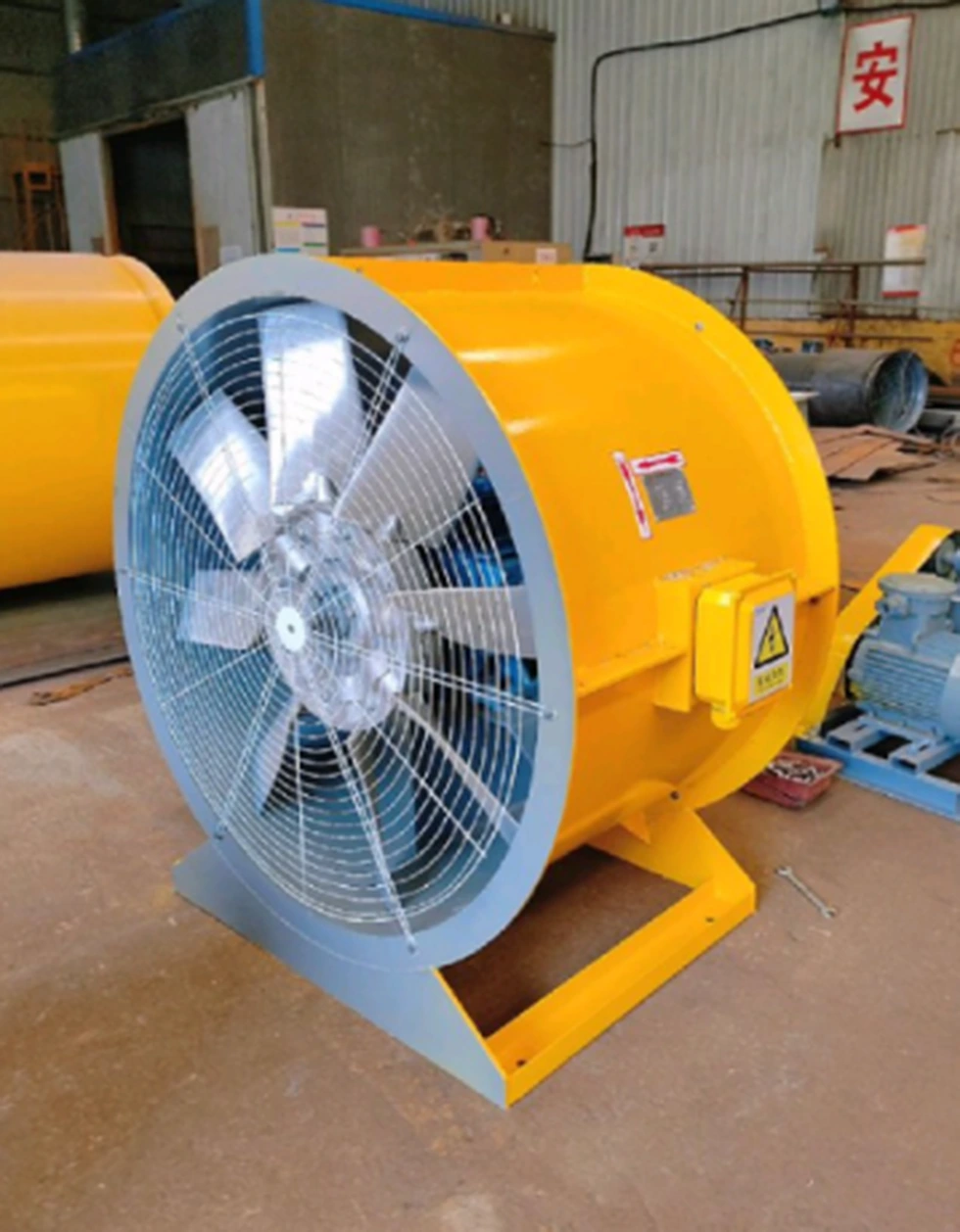

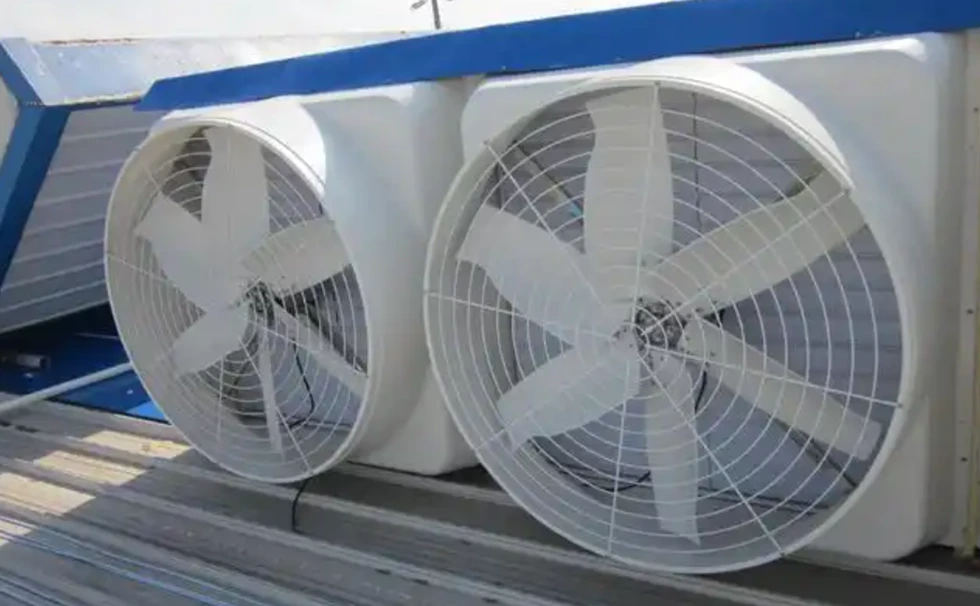

Mga Tagahanga

Ang malambot na starter ay hindi lamang lubos na binabawasan ang alitan at pagkawalang -kilos ng tagahanga dahil sa malaking pagkawalang -kilos ng talim at rotor, ngunit iniiwasan din ang pinsala ng fan bear, belt, talim at iba pang mga bahagi dahil sa labis na agarang metalikang kuwintas. Ang SECKR1-6800 serye ng WCE ay malambot na mga nagsisimula, kasama ang kanilang mataas na pagiging tugma at mga algorithm na nagse-save ng enerhiya, ay maaaring masakop ang magkakaibang mga pangangailangan mula sa mga maliliit na tagahanga hanggang sa malalaking mga tagahanga ng pang-industriya, na tumutulong sa mga kumpanya na makamit ang berde at mahusay na paggawa. Ang application ng malambot na starter sa tagahanga ay epektibong malulutas ang mga problema ng mataas na pagsisimula ng kasalukuyang at mekanikal na pagkabigla, lalo na para sa senaryo na hindi nangangailangan ng regulasyon ng bilis ngunit nangangailangan ng banayad na pagsisimula at ihinto. Ang mga makatuwirang setting ng pagpili at parameter ay susi, na maaaring makabuluhang mapabuti ang pagiging maaasahan ng system at ekonomiya.

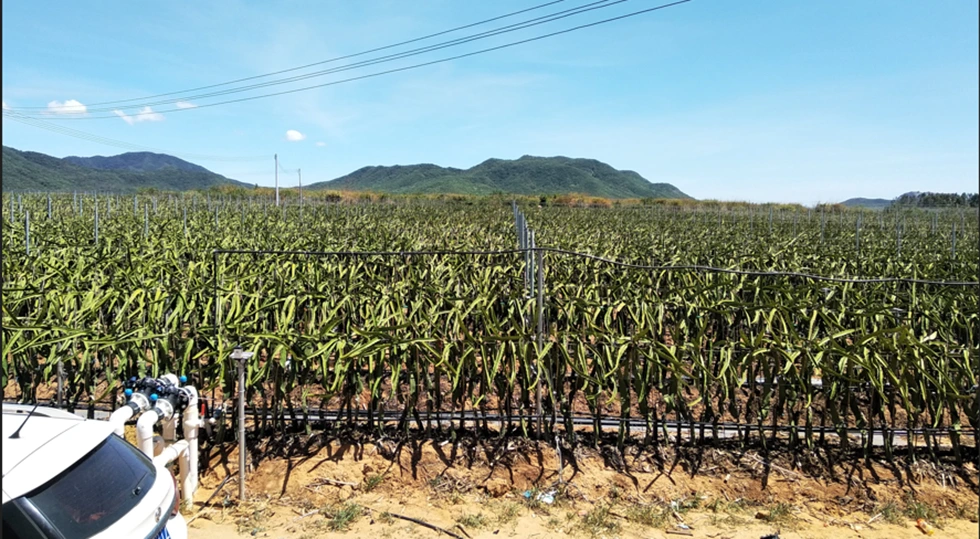

Patlang ng patlang

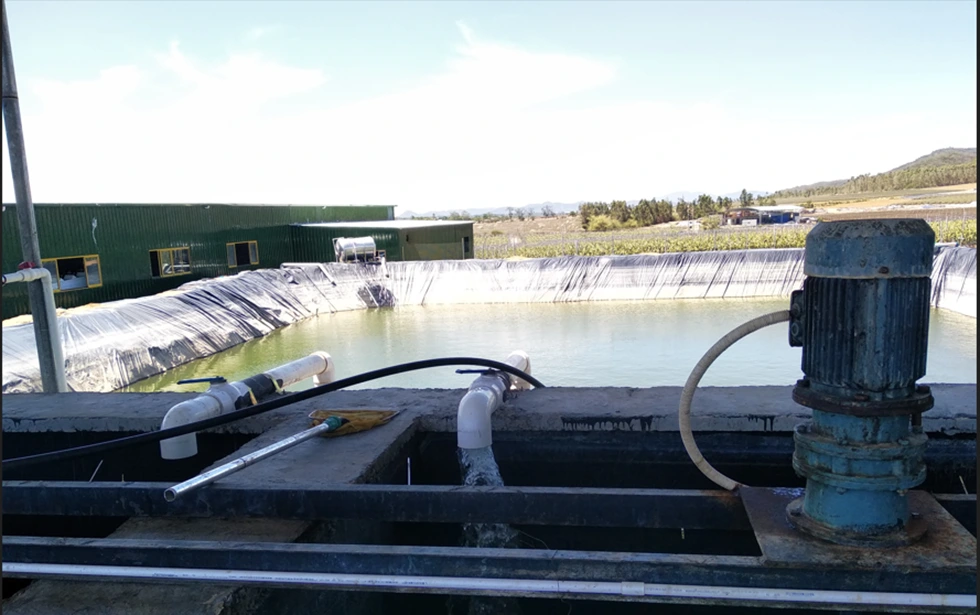

Kung ikukumpara sa mga convert ng dalas, mas mababa ang gastos ng mga nagsisimula at angkop para sa mga senaryo ng patubig nang walang regulasyon ng bilis. Sa sistema ng patubig ng patlang, ang malambot na starter ay pangunahing kumikilos sa tatlong-phase na asynchronous motor na nagtutulak ng bomba ng tubig, at pinagtibay ang boltahe na pagsisimula o kasalukuyang limitadong mode ng pagsisimula, upang ang bilis ng motor ay unti-unting nadagdagan mula sa zero hanggang sa rate ng bilis, pag-iwas sa agarang mataas na kasalukuyang nabuo ng tradisyunal na direktang pagsisimula. Kapag isinara, ang opsyonal na soft stop function, sa pamamagitan ng linear na pagbawas ng boltahe upang malumanay na mabawasan ang bilis ng bomba, pigilan ang epekto ng martilyo ng tubig. Ang malambot na starter ay epektibong malulutas ang mga problema ng mataas na kasalukuyang epekto, mekanikal na konsentrasyon ng stress at epekto ng martilyo ng tubig ng bomba ng bomba sa pamamagitan ng kakayahang umangkop na panimulang hakbang at maraming mga mekanismo ng proteksyon sa sistema ng patubig ng patlang, at makabuluhang nagpapabuti sa pagiging maaasahan at ekonomiya ng system.

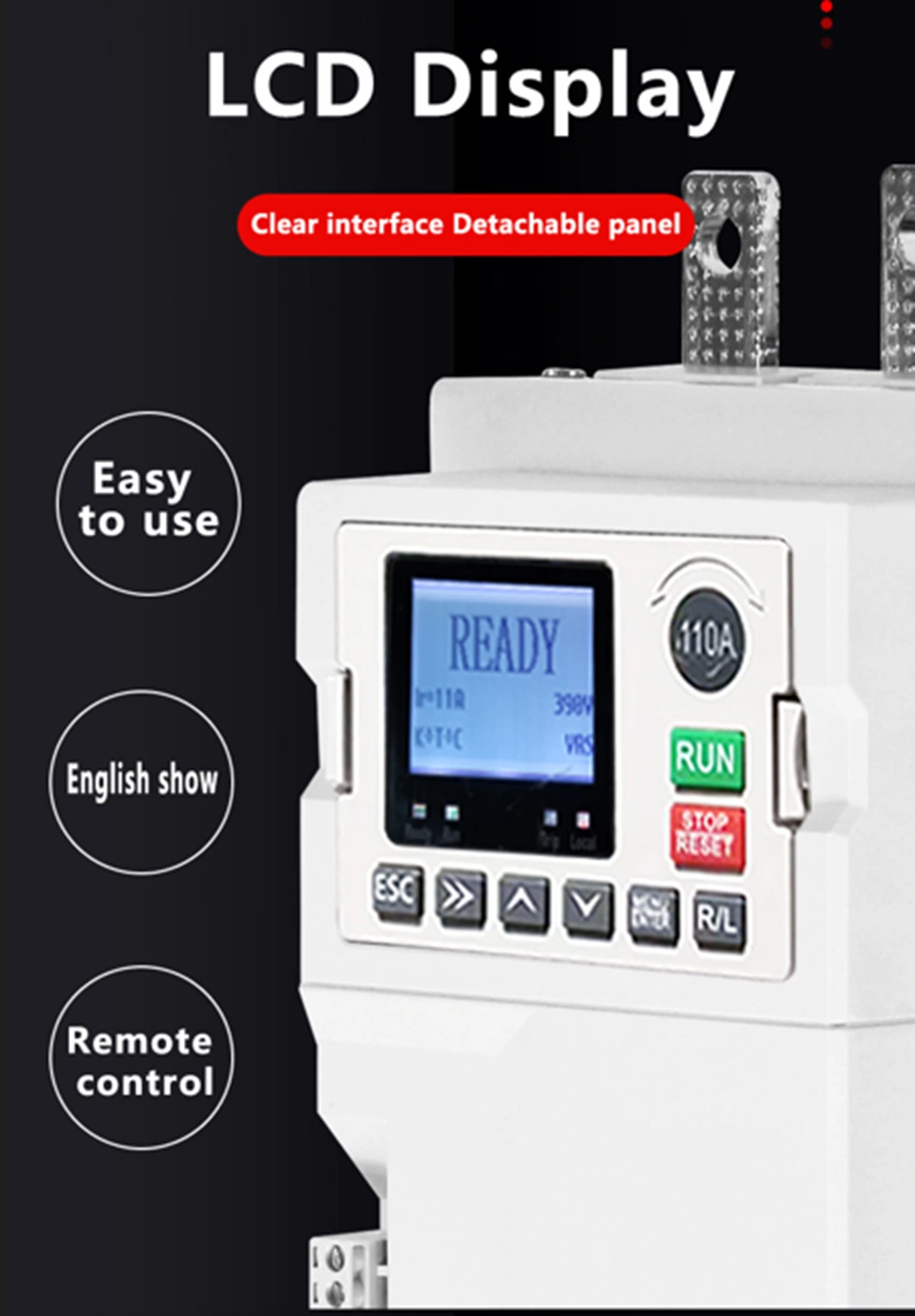

HD LCD Four-line display, madaling mapatakbo. Dumating sa pagpapakita ng bilingual sa Intsik at Ingles, kung kinakailangan, maaari mong ipasadya ang wika. Pluggable keyboard, madaling lumipat.

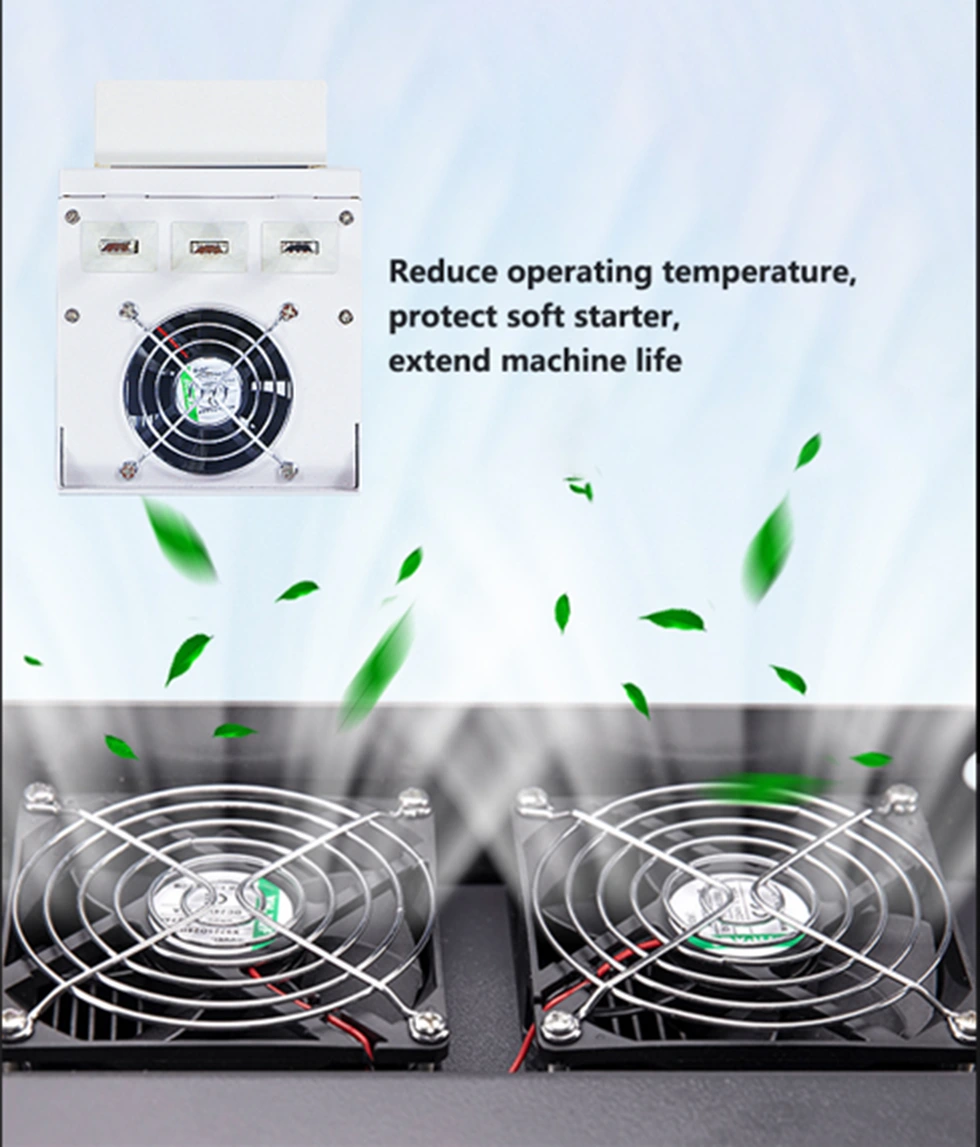

Ang malambot na starter ay bubuo ng init sa panahon ng operasyon dahil sa kasalukuyang pagdaan sa thyristor. Kung ang temperatura ng thyristor ay masyadong mataas, maaaring masira ito, kaya kailangan nating i -install ang mga tagahanga upang palamig ito. Ang 6800 Series Soft Starters lahat ay gumagamit ng 24V high-speed DC tagahanga, 360 ° all-round heat dissipation, at mas malakas na hangin. Hindi lamang nito binabawasan ang hindi planadong pag -shutdown na dulot ng sobrang pag -init, ngunit makabuluhang nagpapalawak din ng buhay ng serbisyo ng malambot na starter.

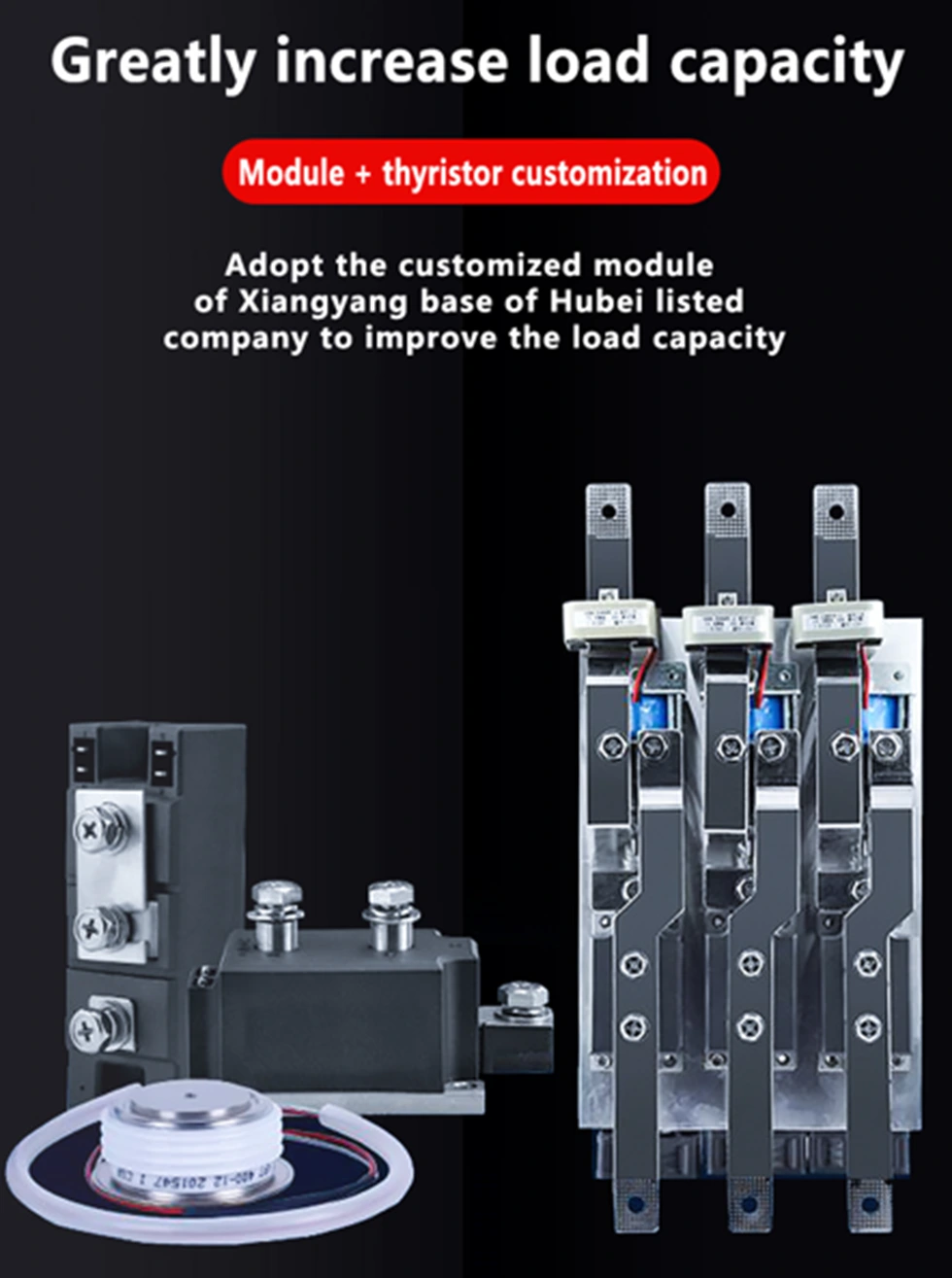

Mayroon kaming malalim na pakikipagtulungan sa Hubei Taiji, isang nakalista na kumpanya, at gumamit ng mga pasadyang mga module at thyristors, naiiba sa mga pangkaraniwang module na ibinibigay sa merkado, upang mapagbuti ang kapasidad ng pag -load.

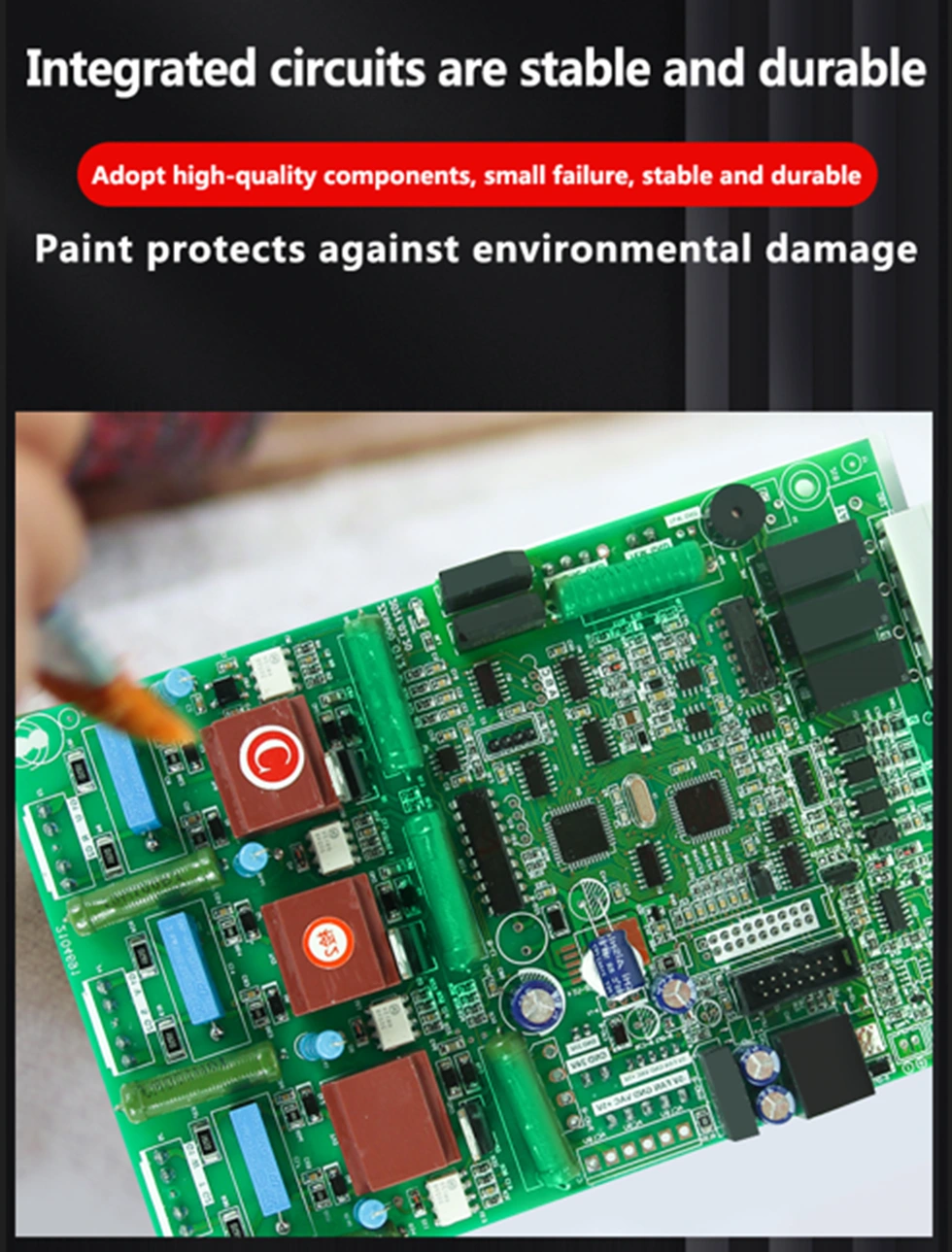

Ang pangunahing layunin ng pintura ng soft starter circuit board ng brush ng brush (karaniwang tatlong anti-pintura, insulating pintura o patong-patunay na patong) circuit. Nadagdagan ang tibay at kaligtasan.

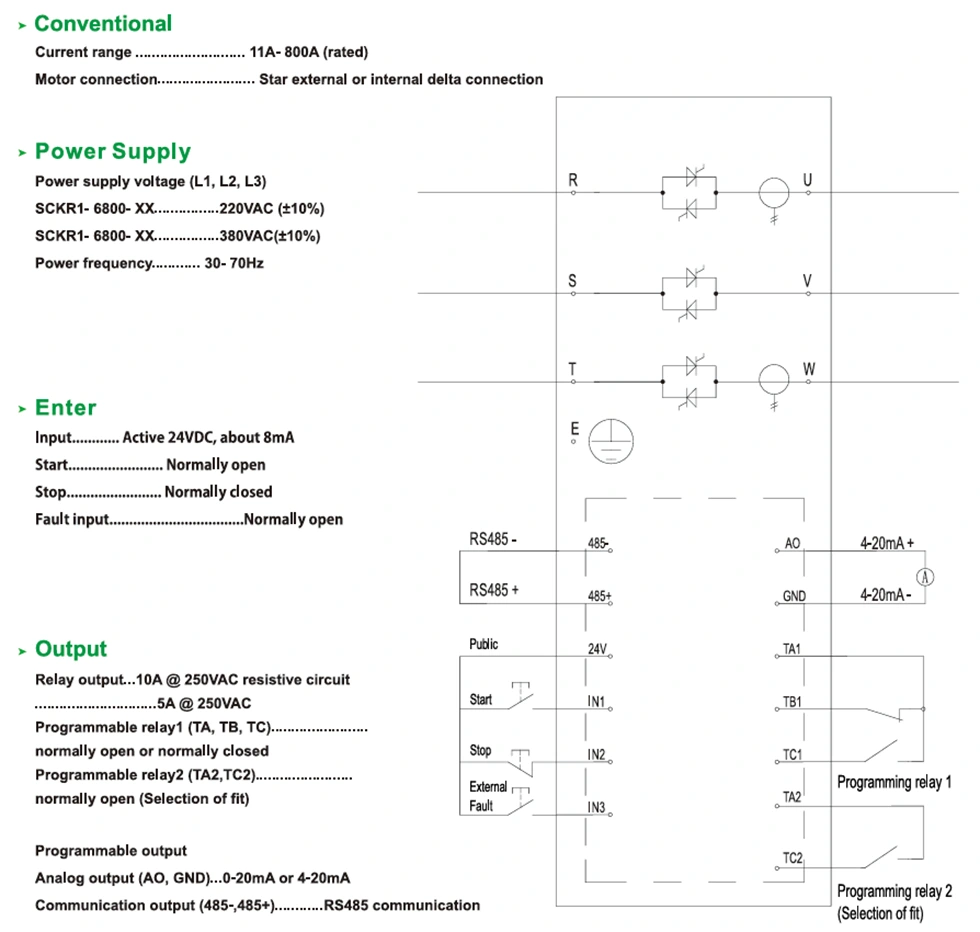

Soft starter wiring diagram.
