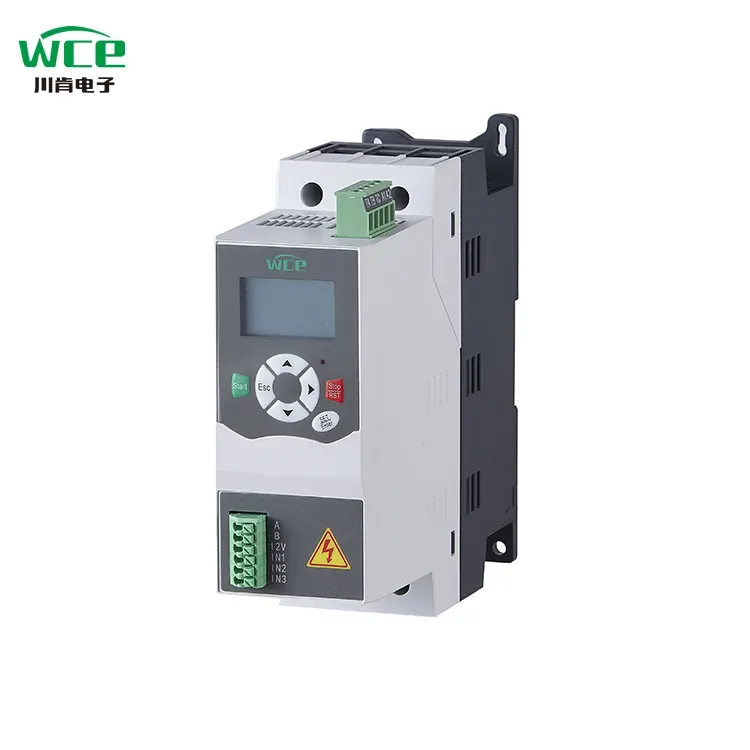

Itinayo sa Bypass Soft Starter 11A/7.5hp Portuguese

Matalinong pakikipag -ugnay at maginhawang operasyon: Ang built in na bypass soft starter 11A/7.5hp Portuguese ay nilagyan ng isang LCD Liquid Crystal Display screen. Ang disenyo ng interface ay simple at madaling maunawaan, at ang karanasan sa operasyon ay makinis at maginhawa. Ang system ay nilagyan ng mga function ng pagpapakita sa parehong Intsik at Ingles, at sumusuporta sa pagpapasadya ng mga tiyak na pambansang wika, ganap na natutugunan ang mga pangangailangan ng mga gumagamit sa iba't ibang mga rehiyon.

Multi-Komunikasyon at Remote Intelligent Control: Nilagyan ito ng karaniwang pag -andar ng komunikasyon ng Modbus 485, at sinusuportahan din ang mga pasadyang pamamaraan ng komunikasyon tulad ng Siemens Profibus Protocol at Mobile Phone App, na tumutulong sa mga gumagamit na makamit ang mahusay na remote na pag -debug at tumpak na kontrol, at pagsira sa mga limitasyon ng spatial.

Natitirang pagganap at pangmatagalang tibay: Nilagyan ng isang bagong-bagong pasadyang contactor ng DC, kung ihahambing sa mga ordinaryong contactor ng AC, ang pagganap nito ay pinabuting ng 3 beses, ang init ay nabawasan ng 2.6 beses, ang kaligtasan ay pinahusay ng 25%, ang kahusayan sa pag-save ng enerhiya ay umabot sa 20%, at ang buhay ng serbisyo ay lumampas sa 100,000 beses, na nagbibigay ng maaasahang garantiya para sa matatag na operasyon ng kagamitan.

Mahusay na Pag -dissipation ng init at matatag na operasyon: Nilagyan ng isang 24V high-speed DC fan at isang makabagong 360 ° all-round heat dissipation design, nagbibigay ito ng malakas na lakas ng hangin, tinitiyak na ang kagamitan ay nagpapanatili ng isang mahusay na estado ng pagwawaldas ng init at matatag na pagganap sa buong operasyon.

Malalim na kooperasyon at pag -upgrade ng kalidad: Nakarating kami sa isang malalim na pakikipagtulungan sa Hubei Taiji, isang nakalista na kumpanya sa domestic, at pinagtibay ang mga pasadyang mga module at thyristors, na naiiba sa mga karaniwang module sa merkado. Ito ay makabuluhang nagpapabuti sa kapasidad ng pag -load at naglalagay ng isang solidong pundasyon para sa mahusay na operasyon ng kagamitan.

Naka -streamline na disenyo, pagtitipid ng gastos:Hindi na kailangang mag -install ng mga panlabas na contactor ng bypass, epektibong pag -save ng puwang sa pag -install, pagbabawas ng mga gastos sa cable, pagpapagaan ng proseso ng pag -install, at gawing mas maginhawa at mas mabilis ang pag -install.

Humanized Design, pag-install ng walang pag-aalala: Pinagtibay nito ang isang press-type control terminal socket, na kung saan ay simple at maginhawa upang mai-install at mapatakbo. Pindutin lamang ang terminal upang makumpleto ang mga kable, at pagkatapos ay ilabas ito upang ayusin ang kawad, na lubos na nagpapabuti sa kahusayan ng pag -install.

Pagsubok sa Simulation, maaasahang pag -verify: Ito ay nilagyan ng pagpapaandar ng operasyon ng simulation. Kahit na ang pangunahing circuit ng malambot na starter ay hindi konektado sa boltahe ng supply ng kuryente, maaari itong gayahin ang pagsisimula, pagtakbo at paghinto ng proseso ng motor, na mabilis na nagpapatunay kung ang nagtatrabaho na estado ng sariling mga sangkap ng starter ay normal.

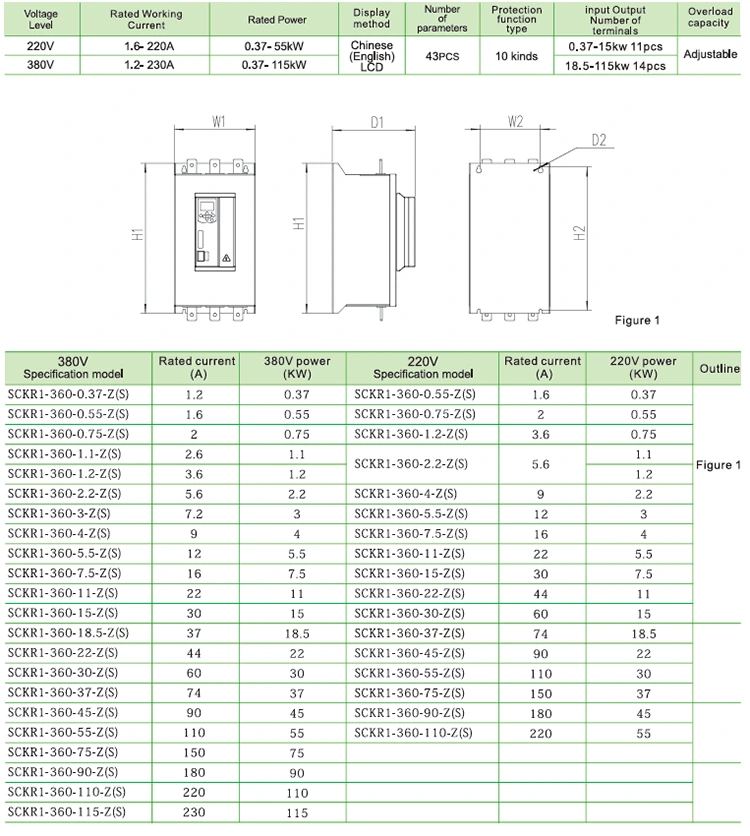

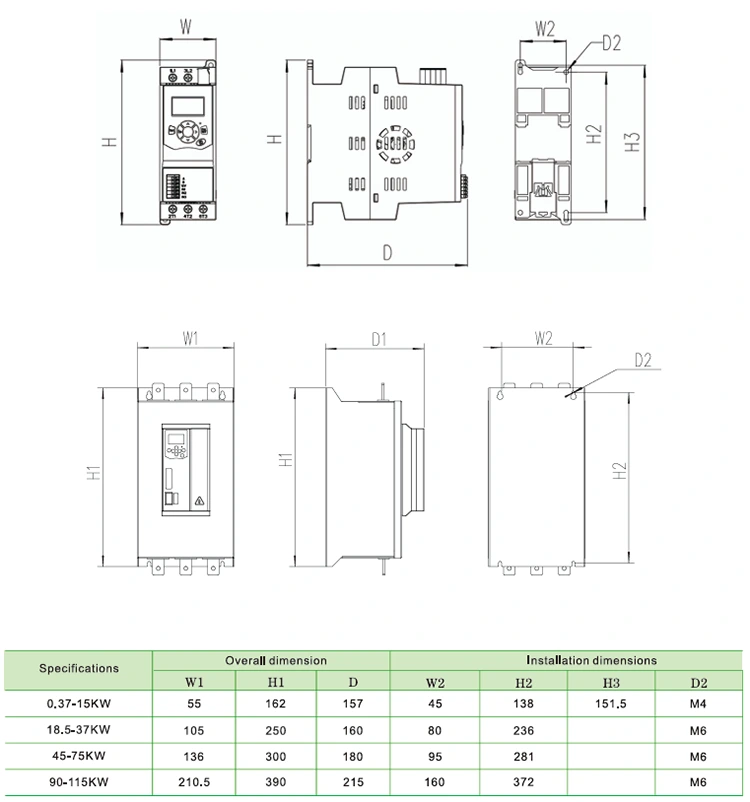

Parameter ng Produkto (Pagtukoy)

Tampok ng produkto

1. Pag -andar ng Komunikasyon

Dumating sa komunikasyon ng Modbus RTU, ang profibus at komunikasyon ng profinet ay maaaring maidagdag sa pamamagitan ng pagdaragdag ng mga kard ng pagpapalawak.

2, maaaring maging panlabas na keyboard +4 na linya ng LCD screen

Ang keyboard ay maaaring mabilis na maipasok at matanggal upang matugunan ang mga pangangailangan ng malayong operasyon.

3, mas komprehensibong pag -andar ng proteksyon sa motor

Proteksyon ng Overvoltage, Proteksyon ng Undervoltage, Overcurrent Protection, Overload Protection, Underload Protection, Phase Loss Protection, Bypass Fault, Thyristor Fault, Three-Phase Current Unbalance, Overheat Protection, atbp.

4, malawak na saklaw ng boltahe ng supply ng kuryente

Matugunan ang pangunahing boltahe ng input ng supply ng power ng 220-380V pangkalahatang layunin.

5. Pluggable terminals

Isang hanay ng mga terminal ng komunikasyon, apat na pangkat ng mga digital na mga terminal ng pag -input, isang hanay ng analog output, dalawang hanay ng mga ma -program na relay

◆ Three-phase power supply: AC220V, AC380V ± 10%

◆ Na-rate na kasalukuyang: 1.2a-230a,

◆ Naaangkop na motor: Pangkalahatang ardilya ng uri ng hawla ac asynchronous motor

◆ Panimulang mode: boltahe ramp, kasalukuyang rampa, metalikang kuwintas

◆ Parking Mode: Soft Stop, Free Stop ， Brake Stop, Adaptive Stop.

◆ Logic Input: Impedance 1.8kΩ, Power +24V

◆ Panimulang dalas: Inirerekomenda na magsimula ng hindi hihigit sa 10 beses bawat oras

◆ Antas ng Proteksyon: IP20

◆ mode ng paglamig: Paglamig ng hangin

◆ mode ng pag -install: nakabitin ang dingding

◆ Mga Kundisyon sa Kalikasan: Ang taas ay lumampas sa 2000 metro, ang kapasidad ay dapat mabawasan nang naaayon, at ang nakapaligid na temperatura ay nasa pagitan ng -10 at +40 ° C

Ang kaukulang kahalumigmigan ay hindi lalampas sa 95%(20 ℃ ± 5 ℃), walang nasusunog, sumasabog, kinakaing unti -unting gas, walang conductive dust, panloob na pag -install, mahusay na bentilasyon, panginginig ng boses na mas mababa sa 0.5g

Application ng Produkto

Ang produkto ay maaaring magamit sa mga okasyon tulad ng mga tagahanga, mga bomba ng tubig, patubig ng bukid, at pahalang na transportasyon ng sinturon ng sinturon.

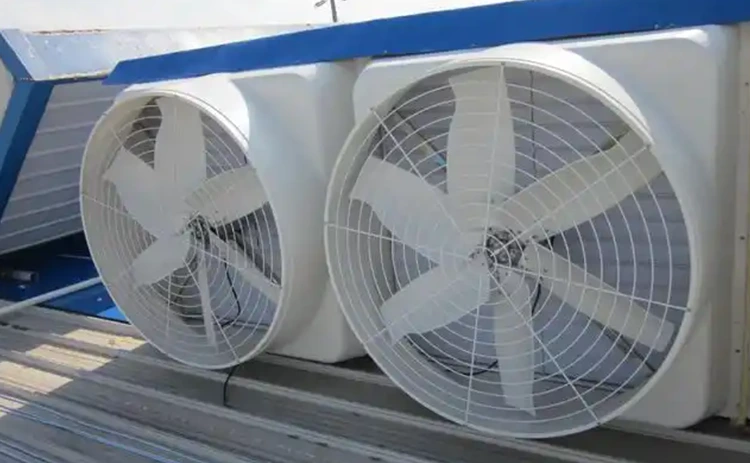

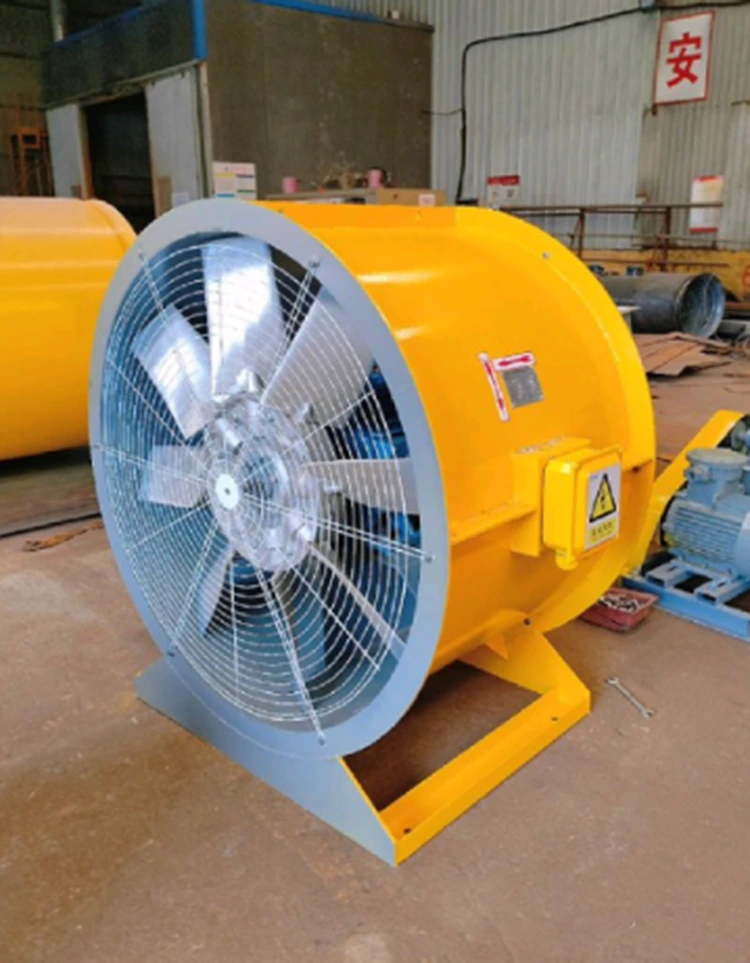

Mga Tagahanga

Ang malambot na starter ay hindi lamang lubos na binabawasan ang alitan at pagkawalang -kilos ng tagahanga dahil sa malaking pagkawalang -kilos ng talim at rotor, ngunit iniiwasan din ang pinsala ng fan bear, belt, talim at iba pang mga bahagi dahil sa labis na agarang metalikang kuwintas. Ang SECKR1-360 serye ng SCKR1-360 serye, kasama ang kanilang mataas na pagiging tugma at mga algorithm na nagse-save ng enerhiya, ay maaaring masakop ang magkakaibang mga pangangailangan mula sa mga maliliit na tagahanga hanggang sa malalaking tagahanga ng pang-industriya, na tumutulong sa mga kumpanya na makamit ang berde at mahusay na paggawa. Ang application ng malambot na starter sa tagahanga ay epektibong malulutas ang mga problema ng mataas na pagsisimula ng kasalukuyang at mekanikal na pagkabigla, lalo na para sa senaryo na hindi nangangailangan ng regulasyon ng bilis ngunit nangangailangan ng banayad na pagsisimula at ihinto. Ang mga makatuwirang setting ng pagpili at parameter ay susi, na maaaring makabuluhang mapabuti ang pagiging maaasahan ng system at ekonomiya.

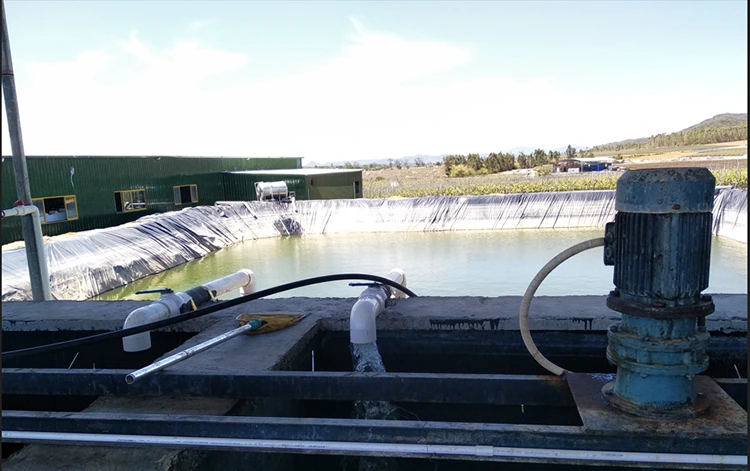

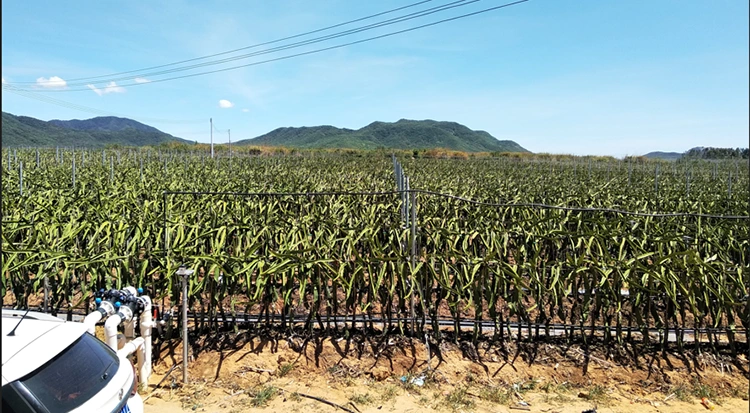

Patlang ng patlang

Kung ikukumpara sa mga convert ng dalas, mas mababa ang gastos ng mga nagsisimula at angkop para sa mga senaryo ng patubig nang walang regulasyon ng bilis. Sa sistema ng patubig ng patlang, ang malambot na starter ay pangunahing kumikilos sa tatlong-phase na asynchronous motor na nagtutulak ng bomba ng tubig, at pinagtibay ang boltahe na pagsisimula o kasalukuyang limitadong mode ng pagsisimula, upang ang bilis ng motor ay unti-unting nadagdagan mula sa zero hanggang sa rate ng bilis, pag-iwas sa agarang mataas na kasalukuyang nabuo ng tradisyunal na direktang pagsisimula. Kapag isinara, ang opsyonal na soft stop function, sa pamamagitan ng linear na pagbawas ng boltahe upang malumanay na mabawasan ang bilis ng bomba, pigilan ang epekto ng martilyo ng tubig. Ang malambot na starter ay epektibong malulutas ang mga problema ng mataas na kasalukuyang epekto, mekanikal na konsentrasyon ng stress at epekto ng martilyo ng tubig ng bomba ng bomba sa pamamagitan ng kakayahang umangkop na panimulang hakbang at maraming mga mekanismo ng proteksyon sa sistema ng patubig ng patlang, at makabuluhang nagpapabuti sa pagiging maaasahan at ekonomiya ng system.

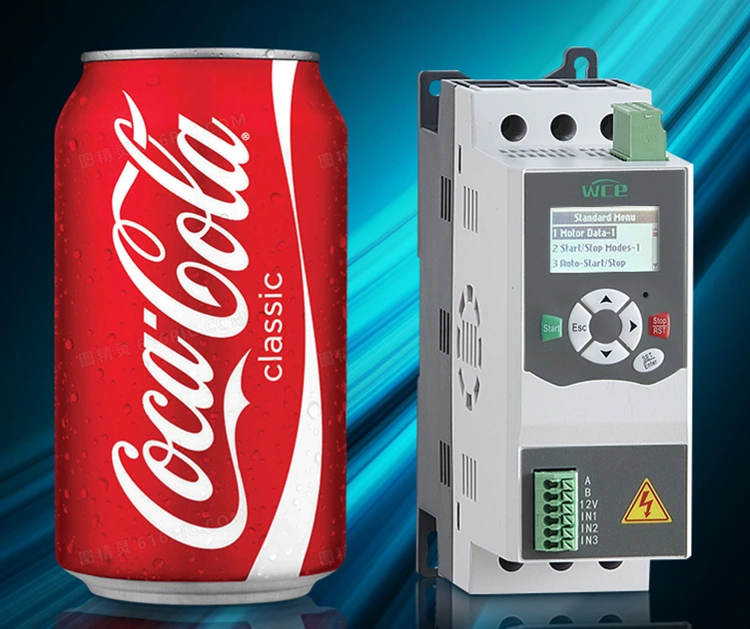

Sa pamamagitan ng isang mas maliit na sukat at dami, maaari itong direktang palitan ang mga contactor ng star-delta, pag-save ng mga materyales at puwang.

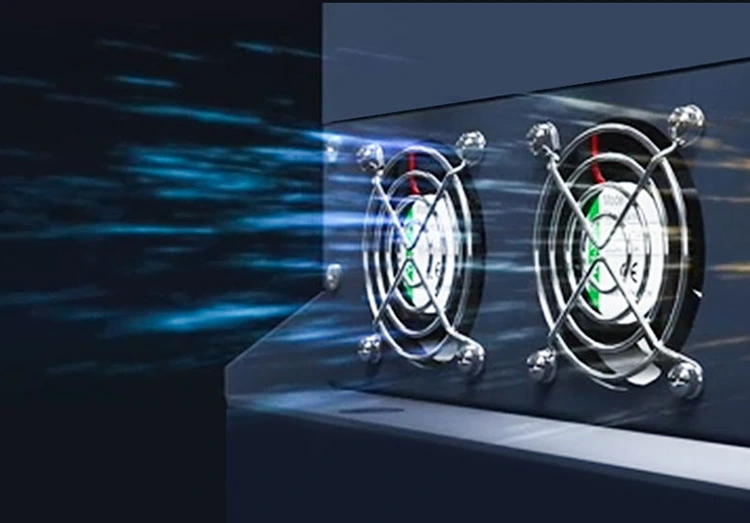

Ang thyristor na may isang panloob na bypass soft starter ay gumagana lamang sa pagsisimula at lumipat sa contactor sa panahon ng operasyon, kaya bumubuo ito ng mas kaunting init. Gayunpaman, naka -install pa rin kami ng isang tagahanga upang palamig ang contactor. Mag -install ng isang tagahanga upang palamig ito. Lahat18.5kW at sa itaas360 serye Ang mga malambot na nagsisimula ay nilagyan ng 24V high-speed na mga tagahanga ng DC, na nagbibigay ng 360 ° all-round heat dissipation at mas malakas na lakas ng hangin. Hindi lamang ito binabawasan ang hindi inaasahang pag -shutdown na dulot ng sobrang pag -init, ngunit makabuluhang nagpapalawak din ng buhay ng serbisyo ng malambot na starter.

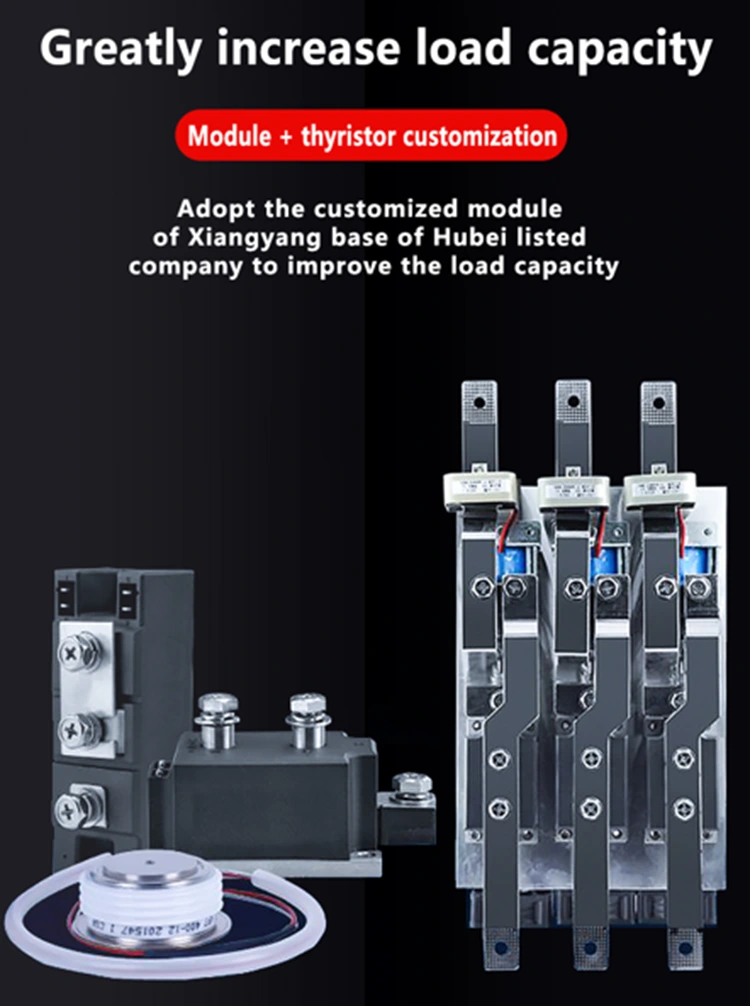

Mayroon kaming malalim na pakikipagtulungan sa Hubei Taiji, isang nakalista na kumpanya, at gumamit ng mga pasadyang mga module at thyristors, naiiba sa mga pangkaraniwang module na ibinibigay sa merkado, upang mapagbuti ang kapasidad ng pag -load. Ang aming mga contactor ng DC ay espesyal din na na -customize, lahat na nagtatampok ng mga contact ng pilak. Ang contact na ibabaw ng mga contact ay mas malaki at maaaring makamit ang halos 100,000 mga oras ng pakikipag -ugnay, makabuluhang pagtaas ng buhay ng serbisyo.

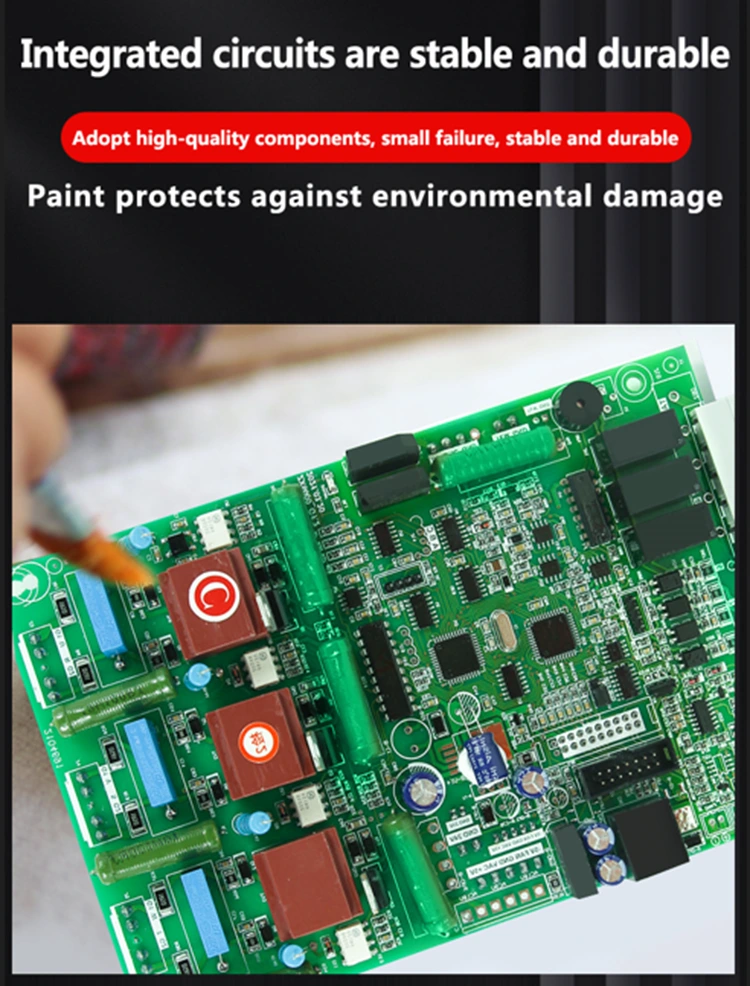

Ang pangunahing layunin ng pintura ng soft starter circuit board ng brush ng brush (karaniwang tatlong anti-pintura, insulating pintura o patong-patunay na patong) circuit. Nadagdagan ang tibay at kaligtasan.

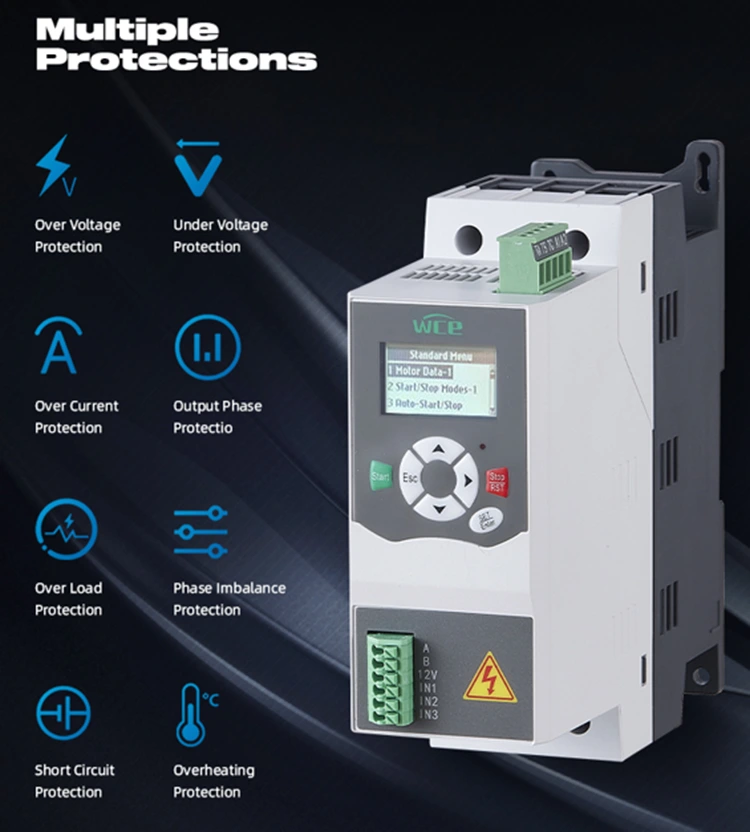

Maramihang mga pag-andar ng proteksyon: proteksyon ng undervoltage, proteksyon ng overvoltage, labis na proteksyon, proteksyon ng labis na karga, proteksyon sa pagkawala ng phase, proteksyon ng kawalan ng timbang na three-phase, atbp.

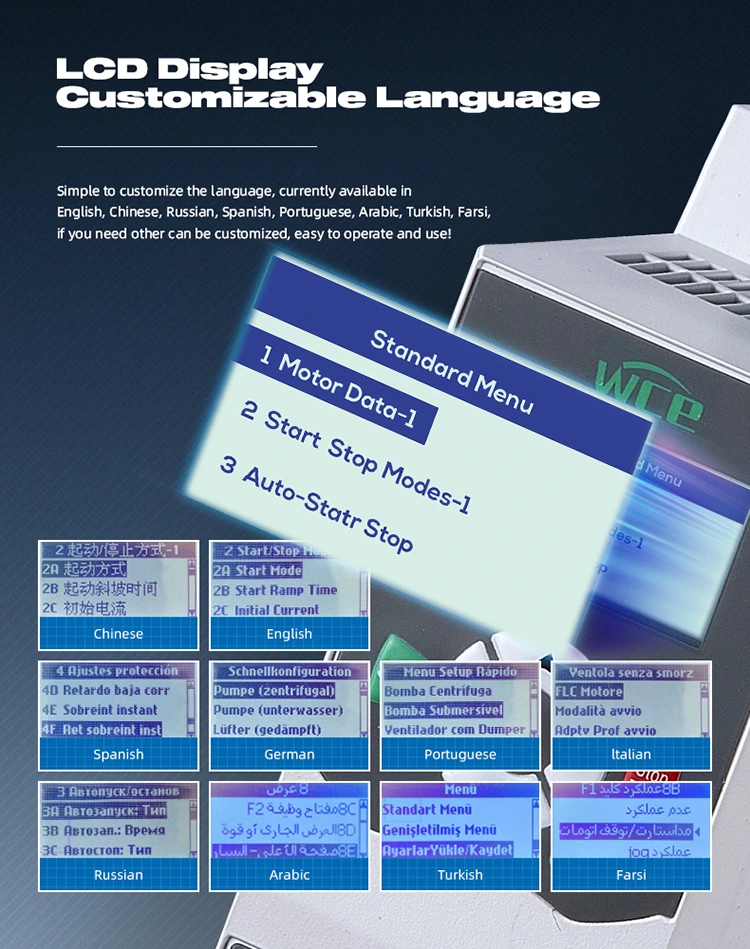

Ang high-definition na LCD na apat na linya na display, madaling mapatakbo. Ito ay may maraming mga pambansang display ng wika at maaaring ipasadya kung kinakailangan.

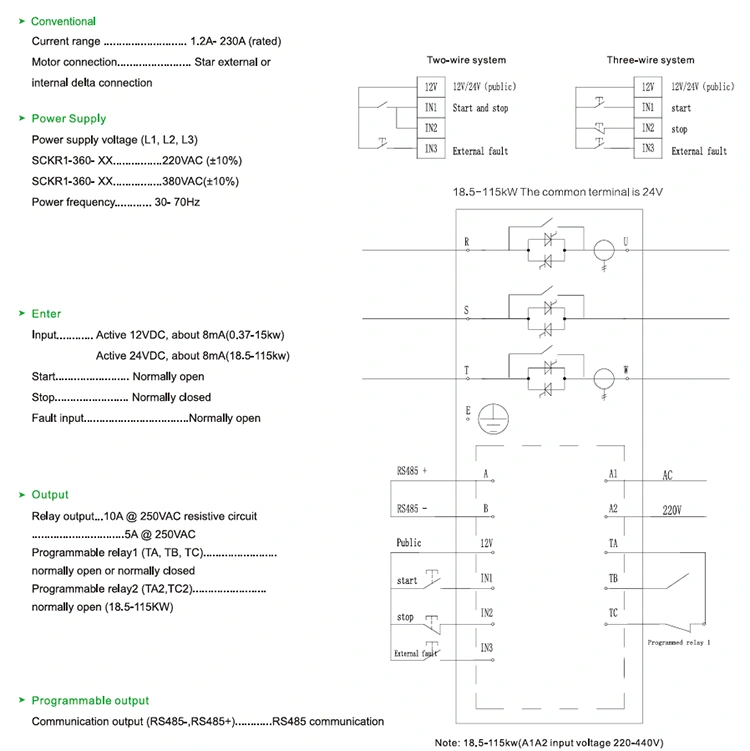

Soft starter wiring diagram.
