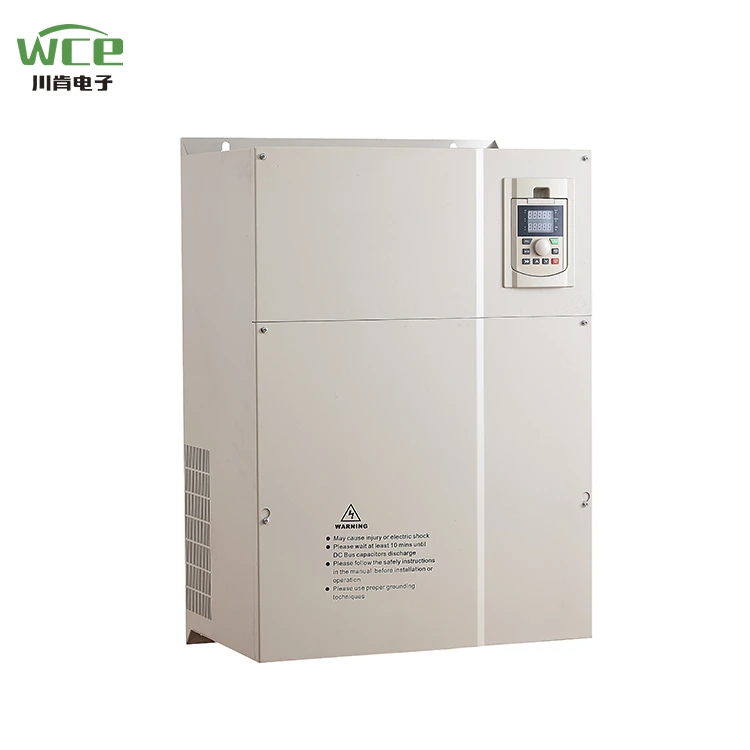

VFD AC Drive para sa Crusher

Ang serye ng SCK300 ng WCE ay isang mataas na pagganap, maraming nalalaman frequency converter na idinisenyo para sa pang -industriya na automation, malawakang ginagamit sa mga tagahanga, bomba, conveyor belts, crushers at iba pang kagamitan. Ang pangunahing ito ay nagpatibay ng advanced na teknolohiya ng control ng vector, at may mga katangian ng mataas na regulasyon ng bilis ng katumpakan, pag -save ng enerhiya, mataas na kahusayan at matatag na operasyon upang matugunan ang mga pangangailangan ng magkakaibang mga senaryo sa industriya. Bilang karagdagan, ang SCK300 ay maaaring ma -upgrade sa SCK350 sa pamamagitan ng pag -upgrade ng control board, pagkatapos kung saan maaaring maidagdag ang mga kard ng pagpapalawak at mailalapat sa mga kagamitan tulad ng mga cranes.

Parameter ng Produkto (Pagtukoy)

Tampok ng produkto

● Mga tampok na I/O.

◆ Saklaw ng boltahe ng input: 220V/380V/660V ± 15%

◆ Saklaw ng dalas ng pag -input: 47 ~ 63Hz

◆ Output ng boltahe ng output: 0 ~ na -rate na boltahe ng input

Saklaw ng dalas ng output: 0 ~ 400Hz

● Mga tampok ng Peripheral Interface

◆ Programmable digital input: 8 input

◆ Programmable analog input: ai1: 0 ~ 10v input, ai2: 0 ~ 10v o 0 ~ 20ma input

◆ Buksan ang output ng kolektor: 1 output

◆ Relay output: 2 output

◆ Analog output: 2 output, 0/4 ~ 20ma o 0 ~ 10v ayon sa pagkakabanggit

● Mga Katangian sa Pagganap ng Teknikal

◆ Control Mode: Walang kontrol ng vector ng PG, V/F control, control ng metalikang kuwintas.

◆ Kapasidad ng labis na karga: 150% na na -rate ang kasalukuyang 60s; 180% na na -rate ang kasalukuyang 10s

◆ Simula ng metalikang kuwintas: Walang kontrol ng vector ng PG: 0.5Hz/150% (SVC)

◆ Ratio ng bilis: Walang kontrol ng vector ng PG: 1: 100

● Mga tampok na pagganap

◆ Frequency Setting Mode: Digital Setting, Analog Setting, Serial Communication Setting, Multi-Speed, PID Setting, atbp.

◆ Function ng control ng PID

◆ Multi-speed control function: 16 bilis ng kontrol

◆ Swing frequency control function

◆ Agarang pagkabigo ng kuryente nang hindi huminto sa pag -andar

◆ Mabilis/jog key function: Multi-function shortcut key malayang tinukoy ng mga gumagamit

◆ Awtomatikong pag -andar ng pagsasaayos ng boltahe: Kapag nagbabago ang boltahe ng grid ng kuryente, maaari itong awtomatikong mapanatili ang pare -pareho ang boltahe ng output

◆ Magbigay ng hanggang sa 25 uri ng mga function ng proteksyon ng kasalanan: sa kasalukuyan, sa ibabaw ng boltahe, sa ilalim ng boltahe, sa paglipas ng temperatura, pagkawala ng phase, labis na karga at iba pang mga pag -andar ng proteksyon

Application ng Produkto

Ang mga produkto ay maaaring magamit sa metalurhiya at industriya ng kemikal, mga compressor, cranes, mga okasyon sa munisipyo.

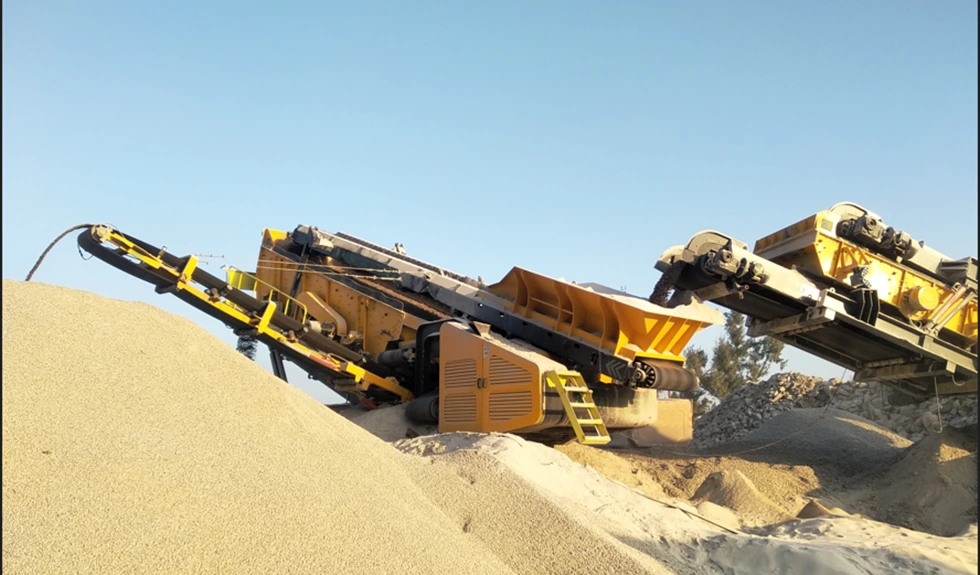

Crusher, pag -uri -uriin ang mga bato ng iba't ibang laki.

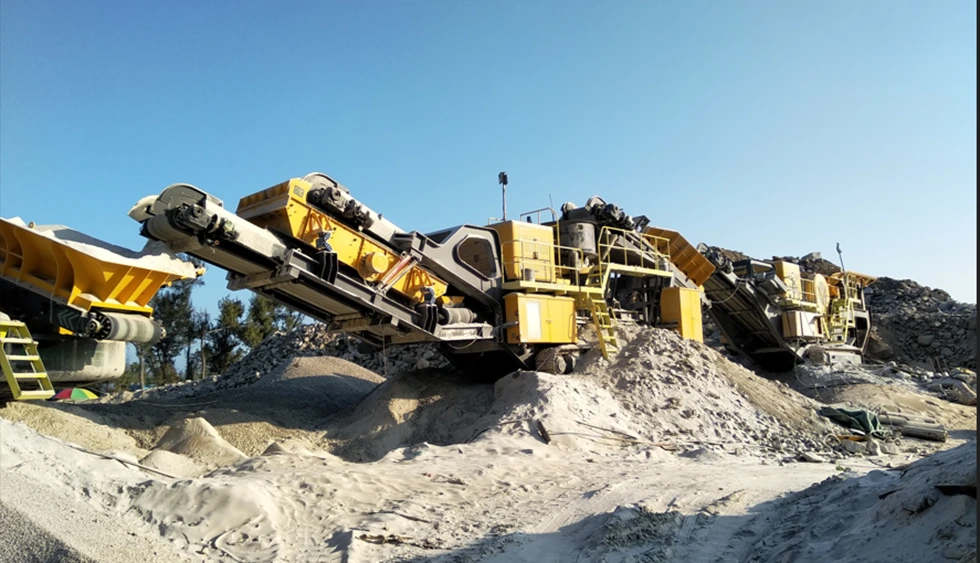

Ang VFD ay malawakang ginagamit sa industriya ng pandurog, maaari itong magamit sa epekto ng pandurog, panga crusher, crusher crusher, martilyo crusher, atbp. Ang dalas na converter na ginamit sa pandurog ay maaaring mabawasan ang mekanikal na epekto at mapalawak ang buhay ng serbisyo ng kagamitan.

Patlang ng patlang

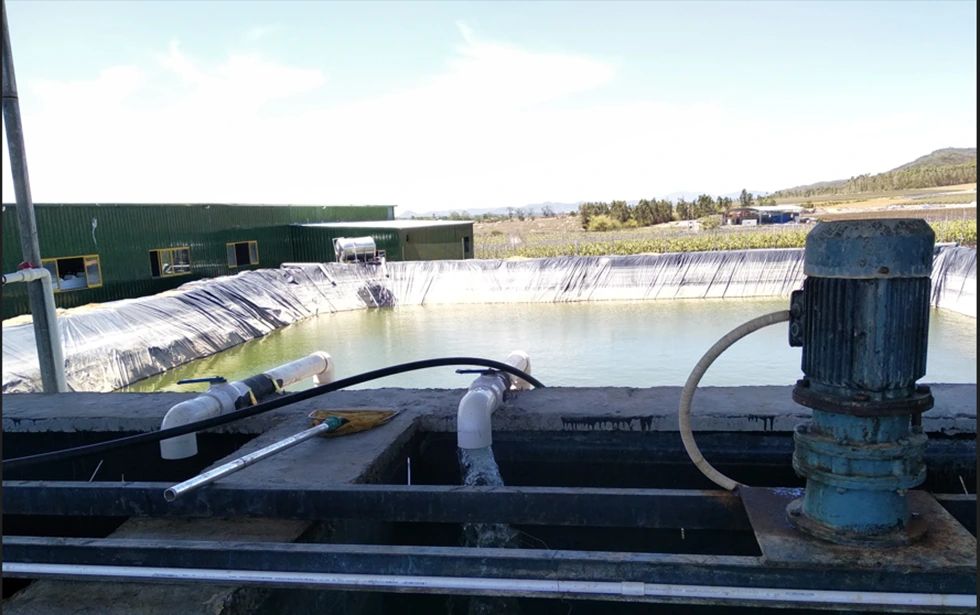

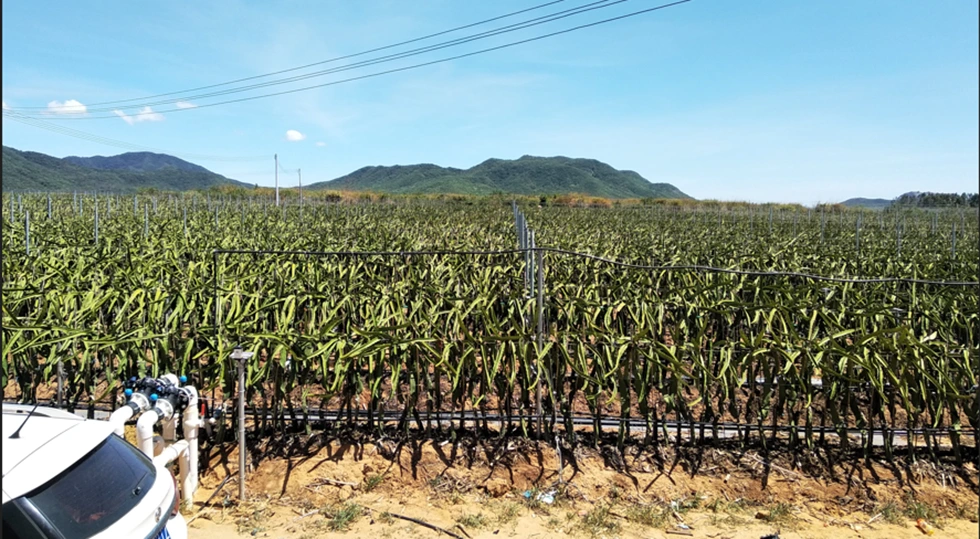

Sa patubig na agrikultura, ang VFD para sa patuloy na presyon ng suplay ng tubig ay halos pamantayan. Una sa lahat, sa proseso ng pagsisimula ng bomba, ang VFD ay maaaring unti -unting madagdagan ang dalas ng operating nito, upang ang bomba ay maaaring tumakbo nang dahan -dahan, upang ang tubig ay hindi nagiging sanhi ng labis na epekto sa pipeline. Ang VFD ay maaaring magamit kasabay ng isang remote na sukat ng presyon o sensor ng presyon upang maihambing ang presyon sa aming mga tubo. Sa wakas, maaaring kontrolin ng VFD ang pipeline ng proteksyon ng presyon, ngunit sa pamamagitan din ng sarili nitong labis na karga, underload, overpressure, underpressure protection upang mabawasan ang pinsala ng bomba.

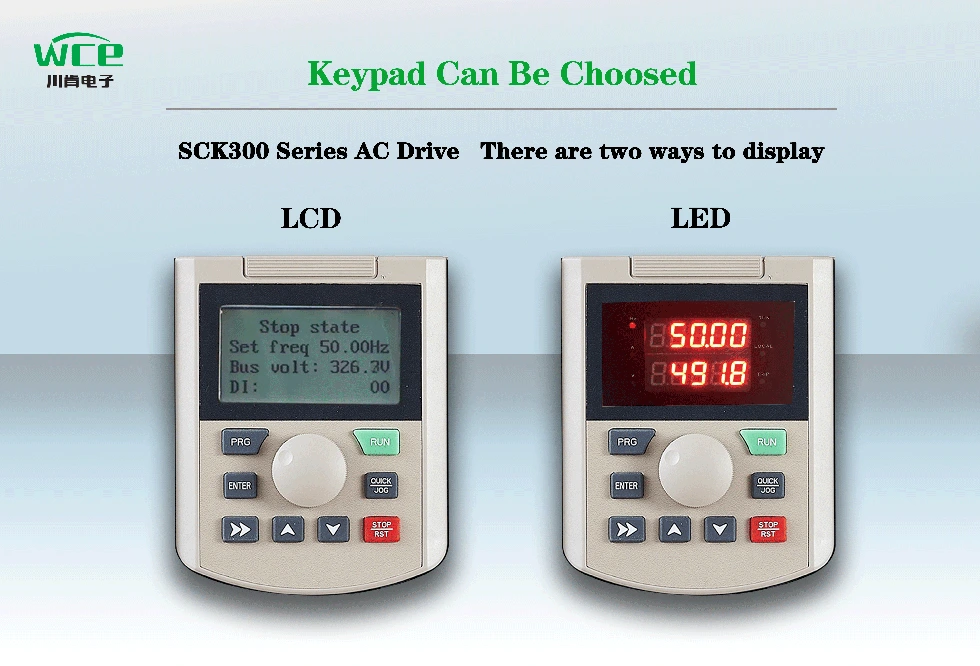

Ang dalawang mga mode ng display ay magagamit:

1.LCD Display: Halika sa display ng Intsik at Ingles, maaari mo ring ipasadya ang Russian, Portuguese, Espanyol, Persian at iba pang mga wika.

2.led display: tradisyonal na digital tube display, double line display, obserbahan ang dalawang hanay ng data nang sabay.

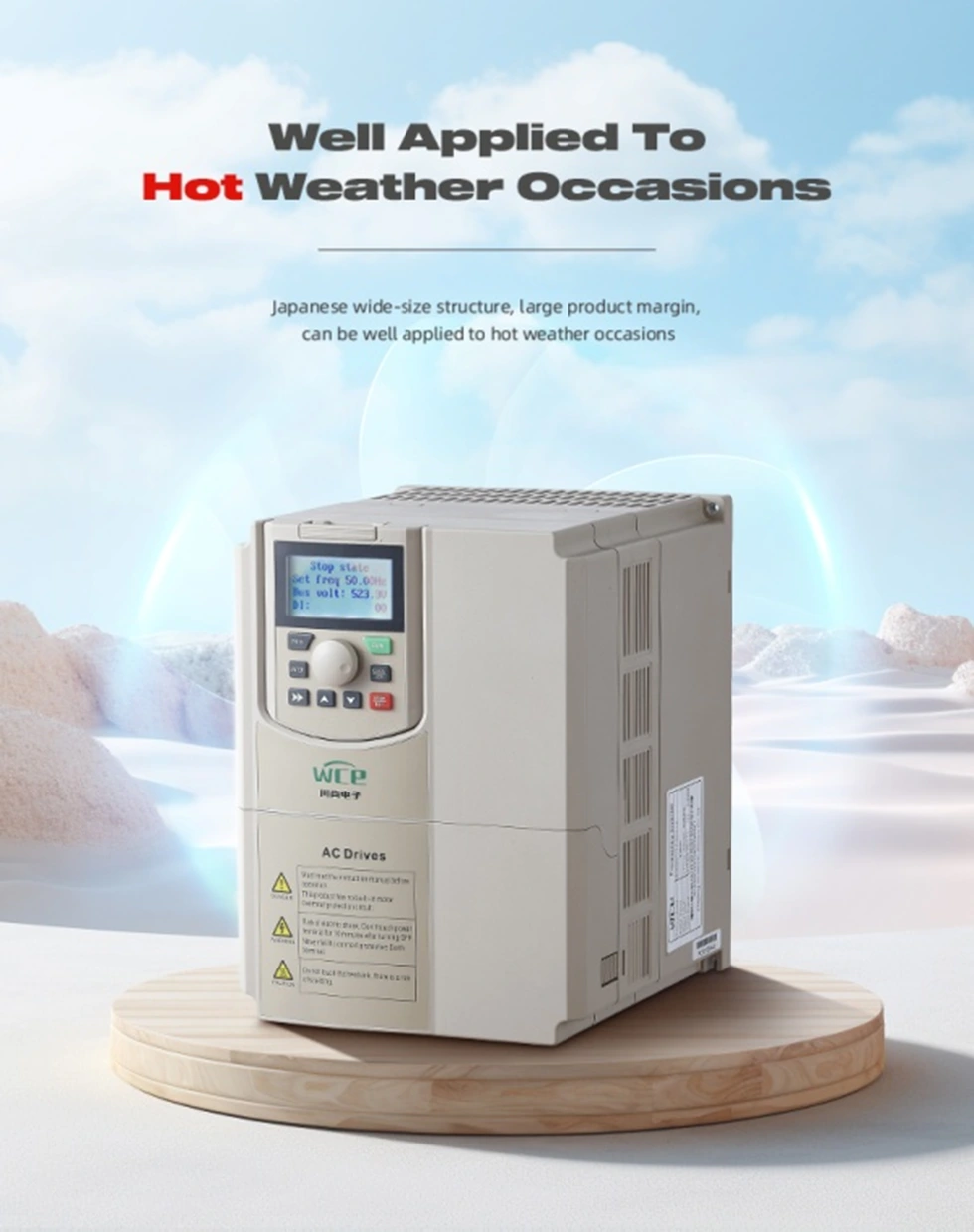

Ang dami ng VFD ay malaking istraktura, mas malaking radiator, rate ng paggamit ng produkto, ay maaaring gumana nang normal sa mainit na kapaligiran tulad ng tropikal.

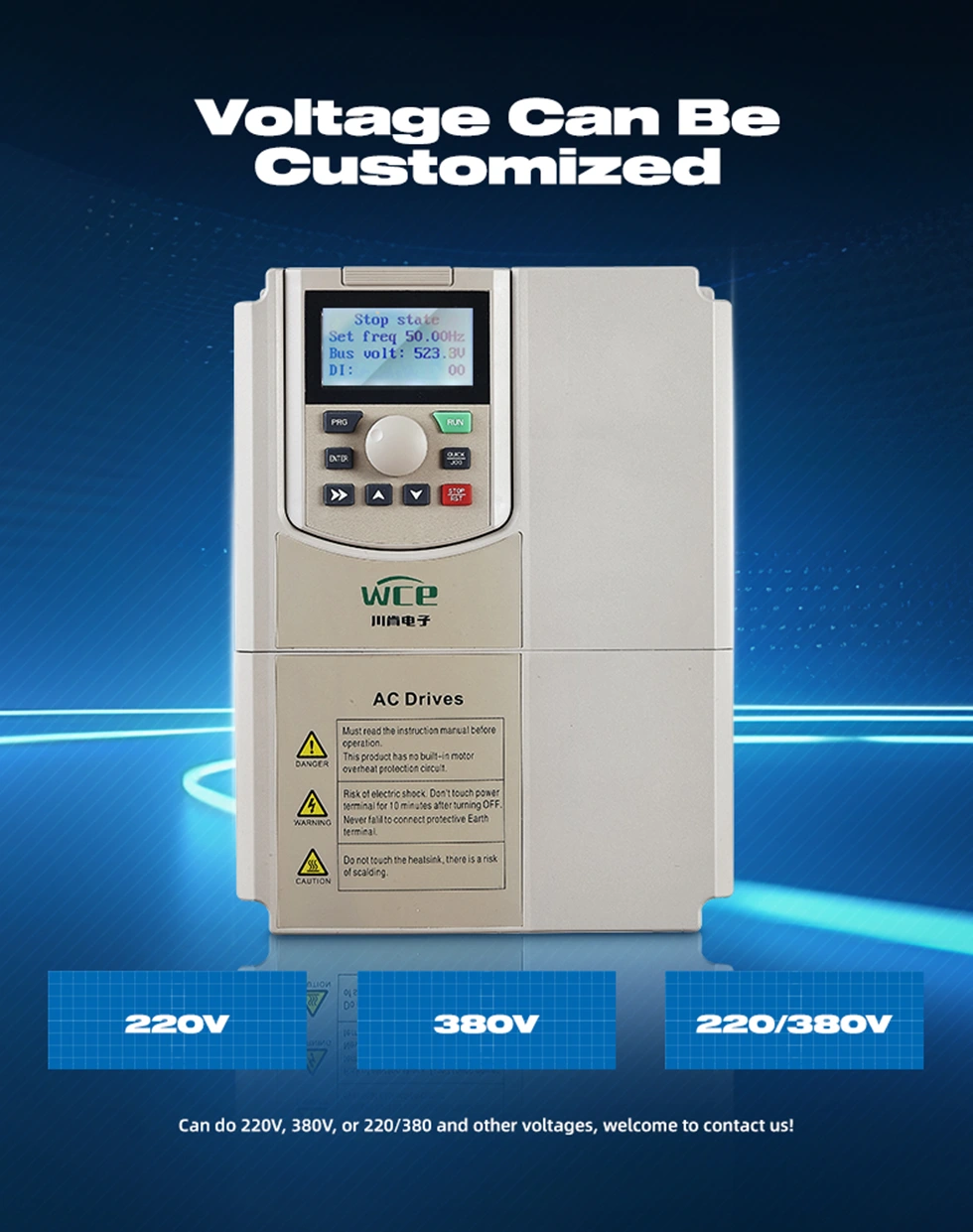

Ang iba't ibang uri ng mga mode ng input at output ay maaaring ipasadya:

1.3p 380V input sa 3p 380V output.

2. 3P220V input sa 3P220V output.

3. 3P660V input sa 3P660V output.

4. 1P220V input sa 3p 380V output.

5. 1P220V input sa 3P220V output.

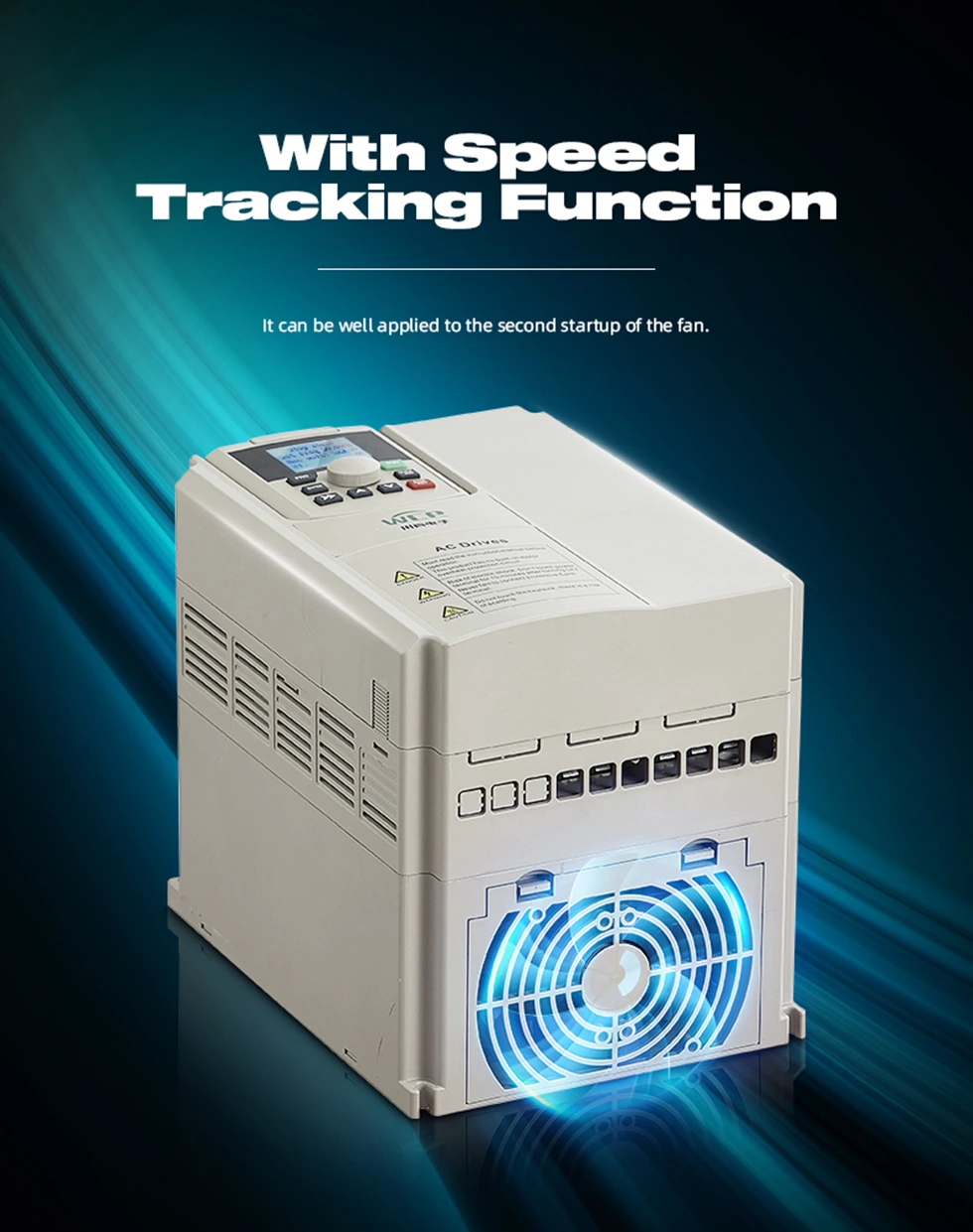

Sa bilis ng pagsubaybay sa bilis, maaaring mas mahusay na doble ang pagsisimula.

Ito ay may komunikasyon sa Modbus RTU, at maaari ring ipatupad ang Modbus TCP, PrpFibus at Profinet sa pamamagitan ng pagdaragdag ng mga kard ng pagpapalawak.

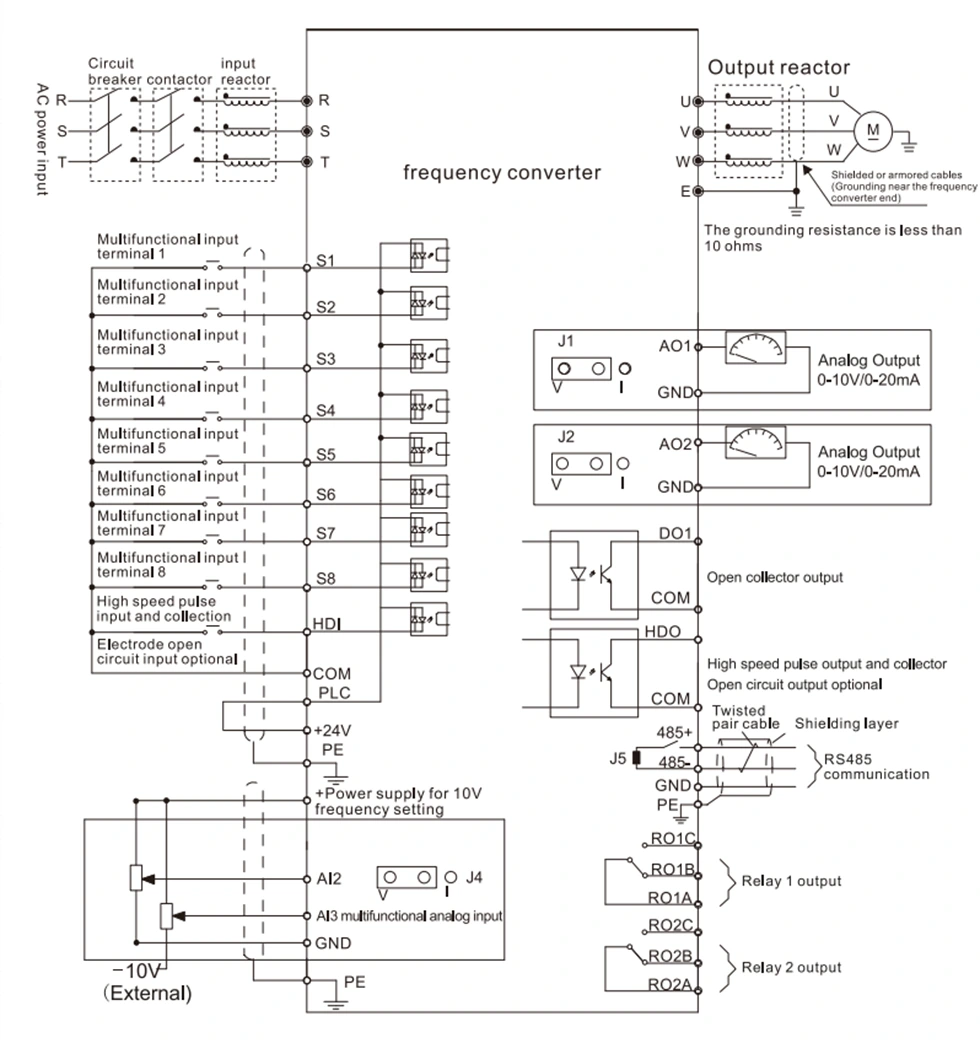

VFD Wiring Diagram.
