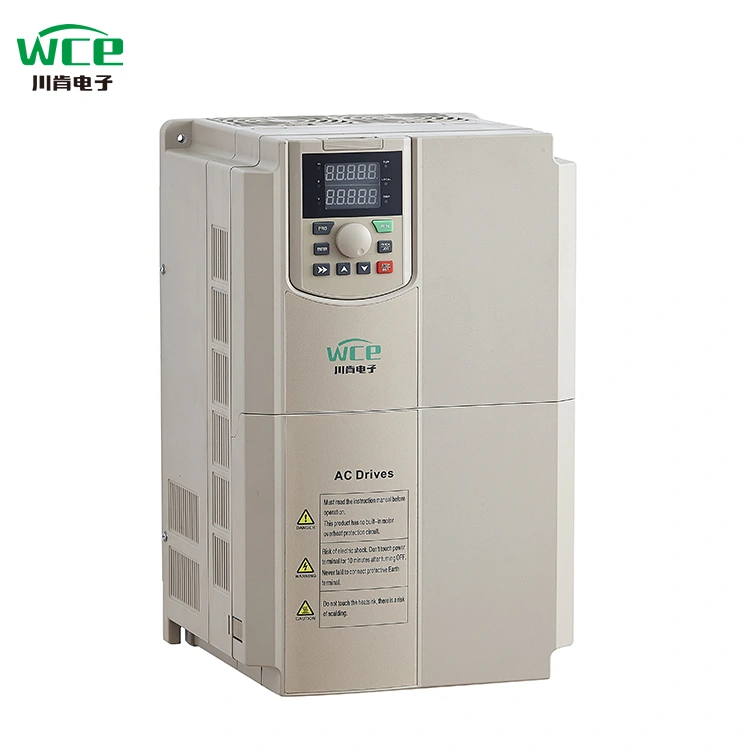

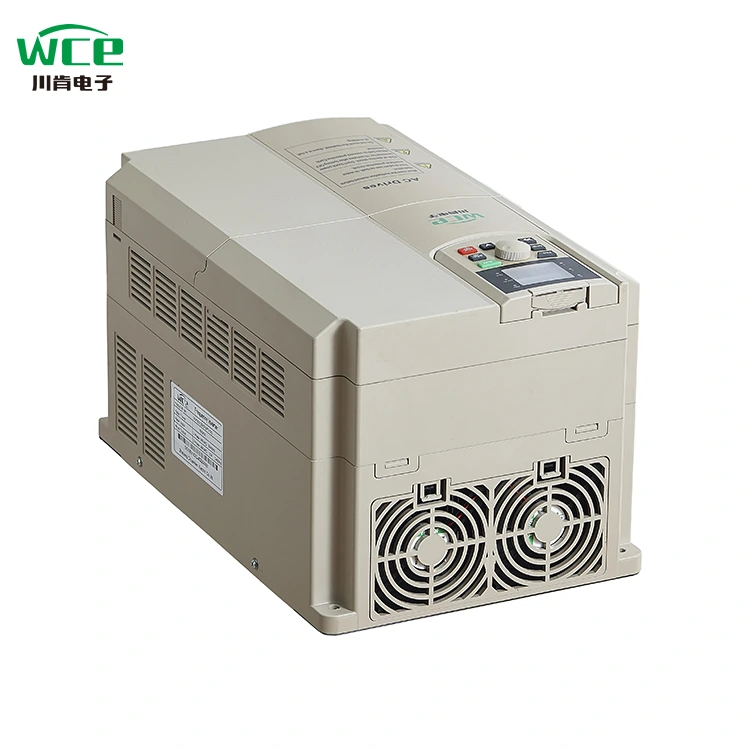

220V 380V 660V 22KW VFD

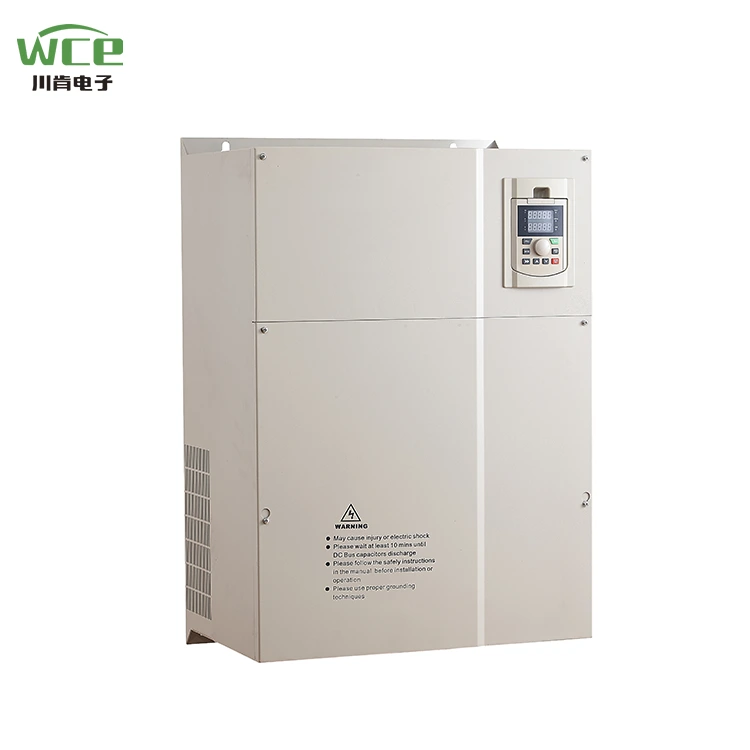

Ang mga serye ng SCK300 ng WCE ay ang mataas na pagganap, multi-functional drive na idinisenyo para sa pang-industriya na automation, malawakang ginagamit sa mga tagahanga, bomba, conveyor belts, crushers at iba pang kagamitan. Ang pangunahing ito ay nagpatibay ng advanced na teknolohiya ng control ng vector, na may mga katangian ng mataas na bilis ng regulasyon ng bilis, pag -save ng enerhiya at mataas na kahusayan, matatag na operasyon, atbp, at maaaring matugunan ang mga pangangailangan ng iba't ibang mga senaryo sa industriya. Gumawa din kami ng mga pasadyang solusyon para sa mga mobile crusher inverter control cabinets, na gumana nang perpekto sa maraming mga lugar sa buong bansa.

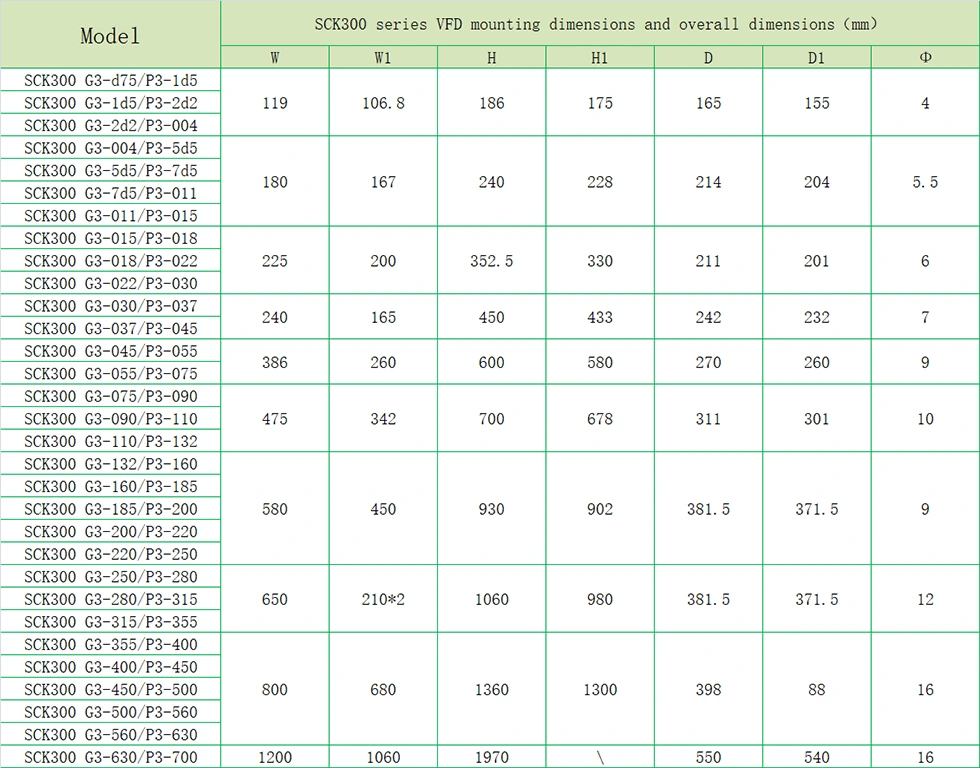

Parameter ng Produkto (Pagtukoy)

Tampok ng produkto

● Mga tampok na I/O.

◆ Saklaw ng boltahe ng input: 220V/380V/660V ± 15%

◆ Saklaw ng dalas ng pag -input: 47 ~ 63Hz

◆ Output ng boltahe ng output: 0 ~ na -rate na boltahe ng input

Saklaw ng dalas ng output: 0 ~ 400Hz

● Mga tampok na pagganap

◆ Frequency Setting Mode: Digital Setting, Analog Setting, Serial Communication Setting, Multi-Speed, PID Setting, atbp.

◆ Function ng control ng PID

◆ Multi-speed control function: 16 bilis ng kontrol

◆ Swing frequency control function

◆ Agarang pagkabigo ng kuryente nang hindi huminto sa pag -andar

◆ Mabilis/jog key function: Multi-function shortcut key malayang tinukoy ng mga gumagamit

◆ Awtomatikong pag -andar ng pagsasaayos ng boltahe: Kapag nagbabago ang boltahe ng grid ng kuryente, maaari itong awtomatikong mapanatili ang pare -pareho ang boltahe ng output

◆ Magbigay ng hanggang sa 25 uri ng mga function ng proteksyon ng kasalanan: sa kasalukuyan, sa ibabaw ng boltahe, sa ilalim ng boltahe, sa paglipas ng temperatura, pagkawala ng phase, labis na karga at iba pang mga pag -andar ng proteksyon

● Mga tampok ng Peripheral Interface

◆ Programmable digital input: 8 input

◆ Programmable analog input: ai1: 0 ~ 10v input, ai2: 0 ~ 10v o 0 ~ 20ma input

◆ Buksan ang output ng kolektor: 1 output

◆ Relay output: 2 output

◆ Analog output: 2 output, 0/4 ~ 20ma o 0 ~ 10v ayon sa pagkakabanggit

● Mga Katangian sa Pagganap ng Teknikal

◆ Control Mode: Walang kontrol ng vector ng PG, V/F control, control ng metalikang kuwintas.

◆ Kapasidad ng labis na karga: 150% na na -rate ang kasalukuyang 60s; 180% na na -rate ang kasalukuyang 10s

◆ Simula ng metalikang kuwintas: Walang kontrol ng vector ng PG: 0.5Hz/150% (SVC)

◆ Ratio ng bilis: Walang kontrol ng vector ng PG: 1: 100

Application ng Produkto

Ang mga produkto ay maaaring magamit sa pagmimina, mga tagahanga, bomba, bagong kagamitan sa enerhiya at iba pang mga okasyon.

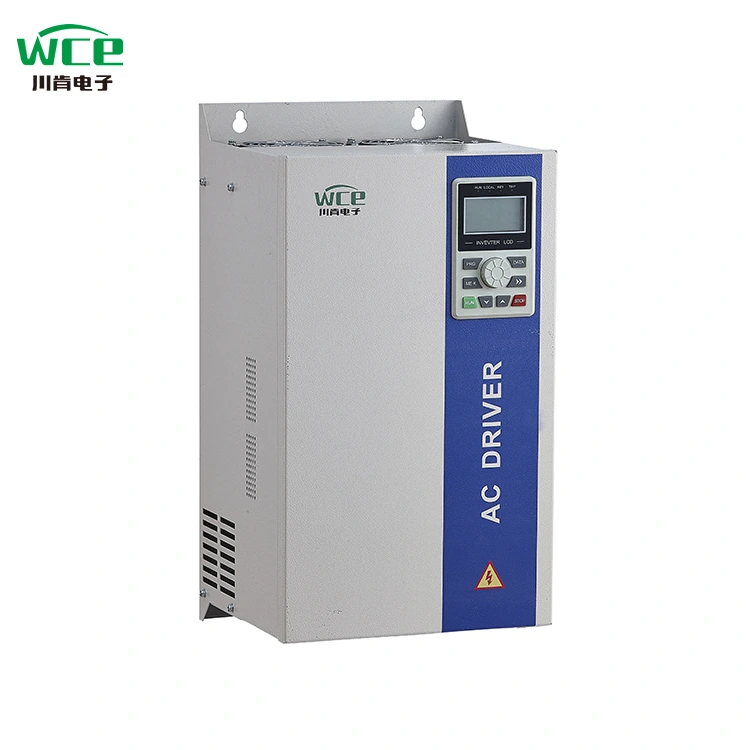

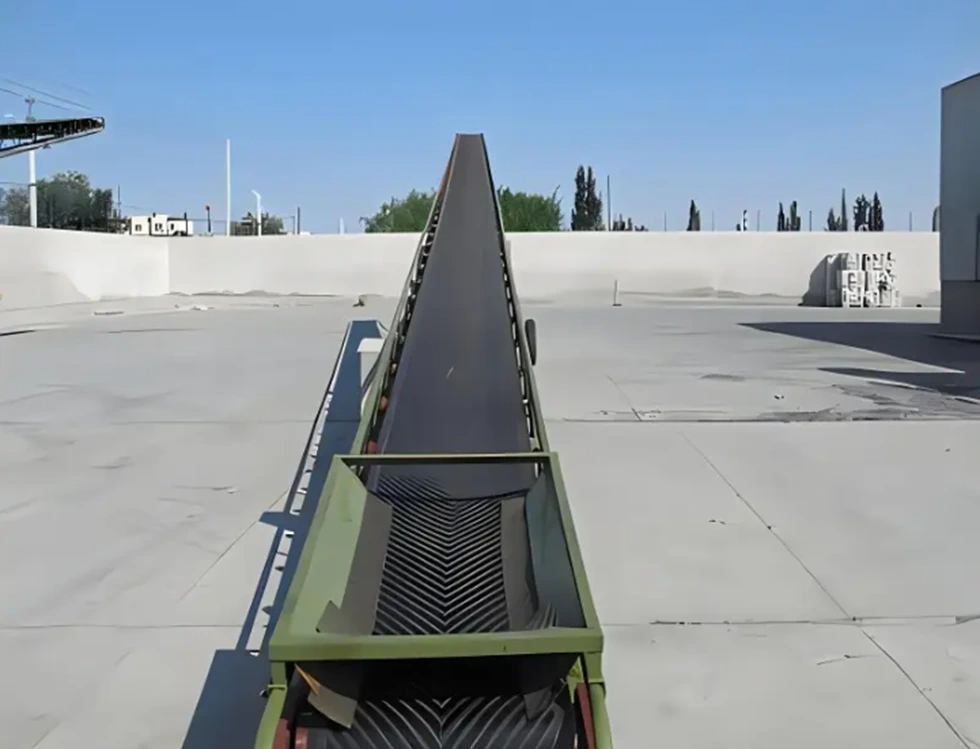

Conveyor belt, transport goods

Ang application ng frequency converter sa conveyor system ay isa sa mga pangunahing teknolohiya upang makamit ang mahusay at tumpak na materyal na paghahatid at pag -uuri

1. Paghahatid ng Multi-Speed ​​Material

Scenario: Transfer packages ng iba't ibang laki/timbang sa isang bodega ng logistik

Natanto:

Ang maramihang mga hanay ng mga bilis ng mga parameter (tulad ng 30Hz/50Hz/80Hz) ay preset at pinalitan ng PLC o HMI.

Pinagsama sa photoelectric sensor upang makita ang laki ng package, awtomatikong tumutugma sa bilis (malaking mababang bilis na anti-slip, maliit na kahusayan ng high-speed).

2. Tumpak na pagpoposisyon at pag -uuri

Scenario: Ang Express Sorting Center Diverts Parcels ayon sa patutunguhan

Natanto:

Feedback ng Encoder + Inverter closed-loop control, pagpoposisyon ng kawastuhan hanggang sa ± 1mm.

Kapag dumating ang package sa pag -uuri ng port, ang inverter ay nagsasagawa ng isang nakapirming paghinto (DC braking + zero speed hover) kasabay ng push rod/robotic arm action.

3. Ang magkakasabay na kontrol ng pakikipagtulungan

Scenario: Paghahatid ng Multi-Segment Conveyor Belt Relay

Natanto:

Master/Slave Control Mode: Ang master frequency converter ay nagpapadala ng mga tagubilin sa dalas, at ang makina ng alipin ay magkakasabay na sumusunod sa pamamagitan ng modbus/canopen.

Cascade Control: Ang hulihan ng conveyor ay 5% nang mas mabilis kaysa sa harap, pag -iwas sa akumulasyon ng mga item.

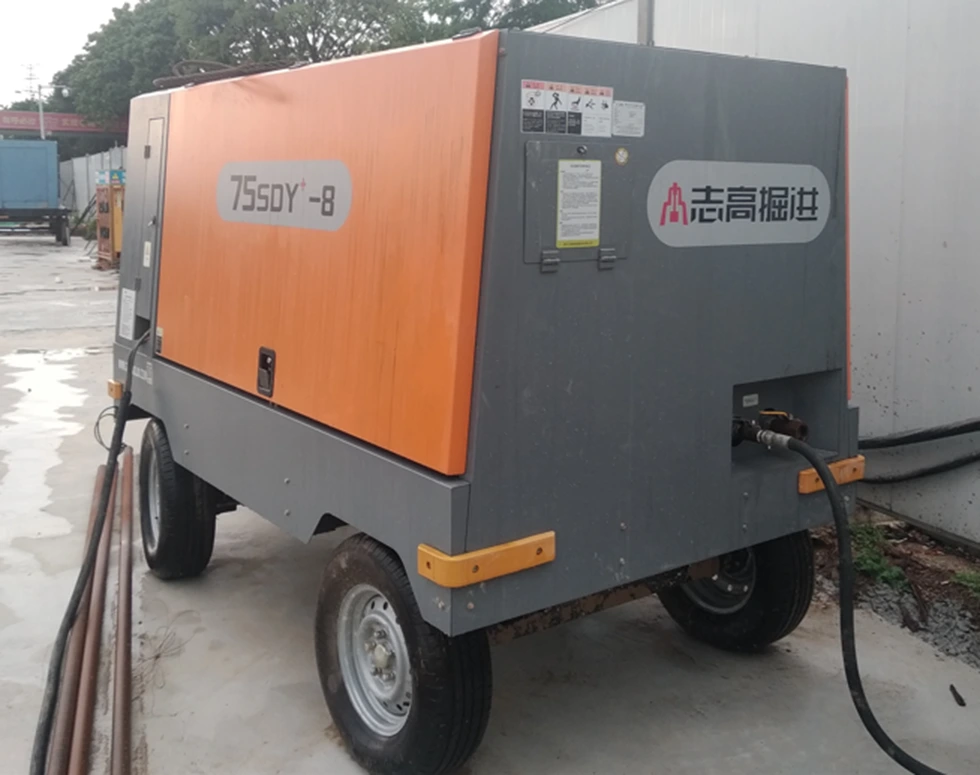

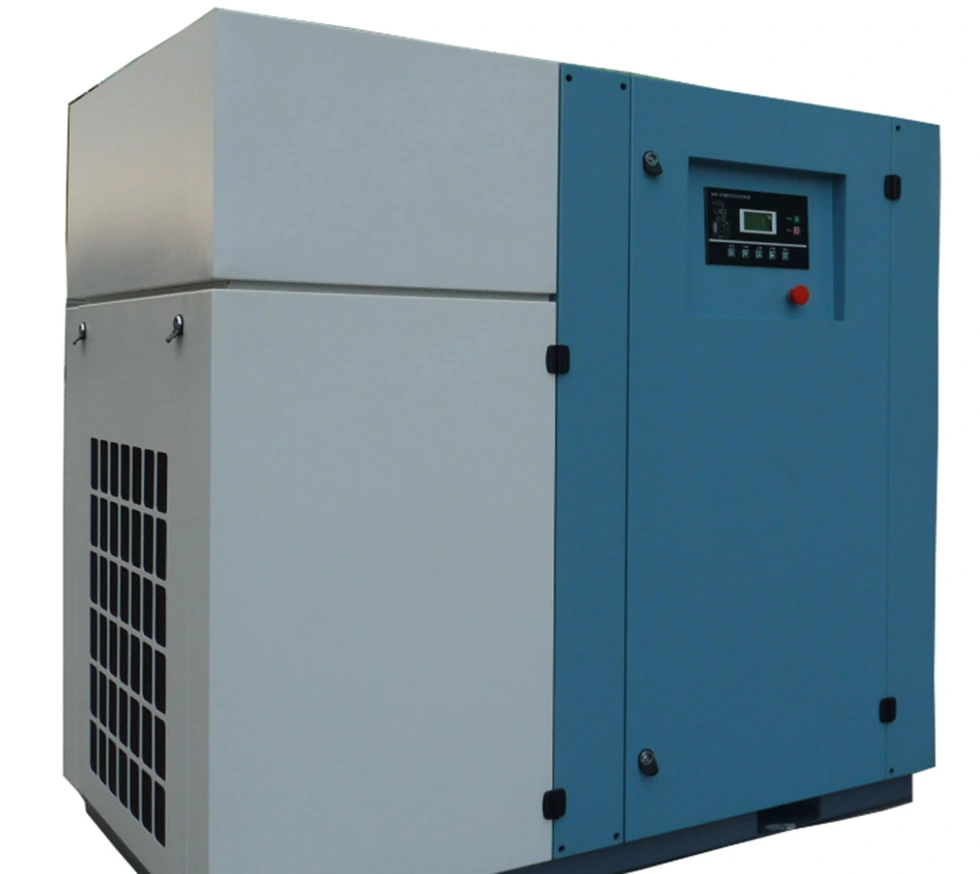

Air compressor

Ang Air Compressor Inverter ay isang espesyal na inverter na pinasadya para sa lahat ng mga uri ng air compressor. Ang variable na dalas ng pagbabagong -anyo ng air compressor ay maaaring gawing matatag ang presyon ng supply ng gas, sa pamamagitan ng regulator ng presyon, ang air compressor ay maaaring mapanatili ang pagtatrabaho sa ilalim ng itinakdang halaga ng presyon, ang presyon ay matatag at maaasahan, at ang presyon ay maaaring maging stepless setting at adjustable sa anumang oras. Motor upang makamit ang malambot na pagsisimula, ang compressor service life at maintenance cycle ay lubos na mapalawak. Ang dami ng tambutso ng air compressor ay kinokontrol ng bilis ng air compressor, ang plate ng balbula ng hangin sa silindro ay hindi na paulit -ulit na binuksan at sarado, at ang mga kondisyon ng pagtatrabaho tulad ng upuan ng balbula at tagsibol ay lubos na napabuti, na maiiwasan ang matalim na daloy at epekto ng mataas na temperatura at mataas na presyon ng gas, at ang pag -iintindi ng trabaho ay nabawasan.

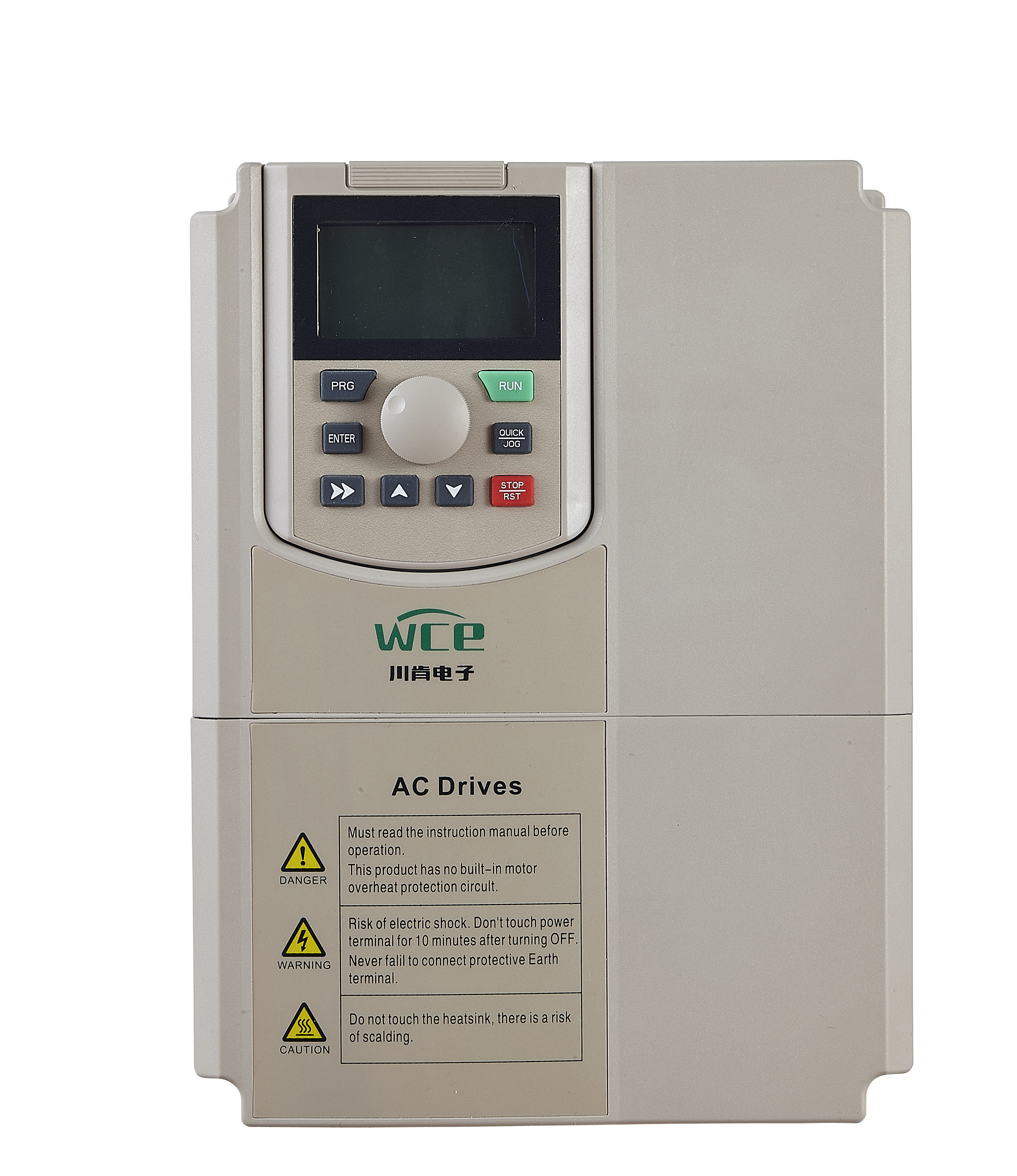

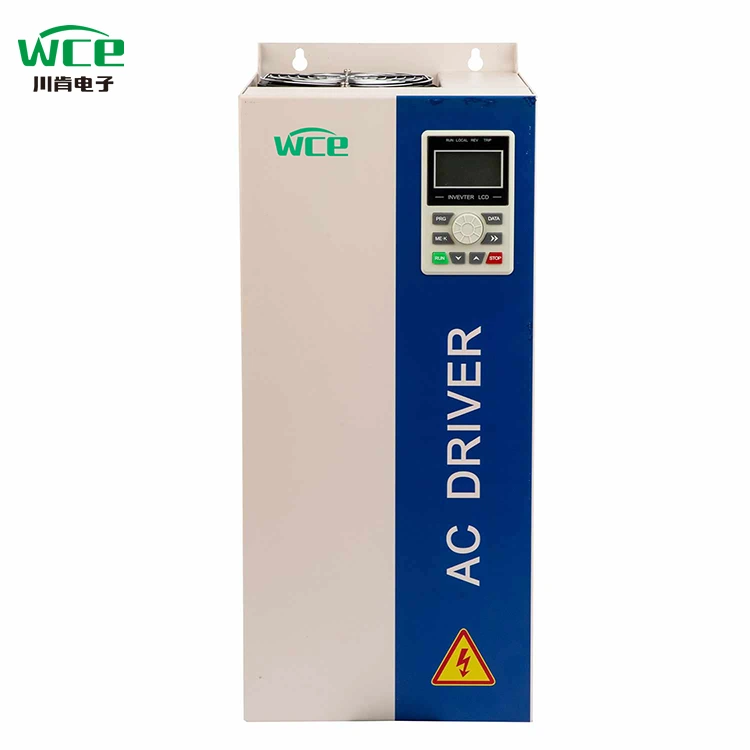

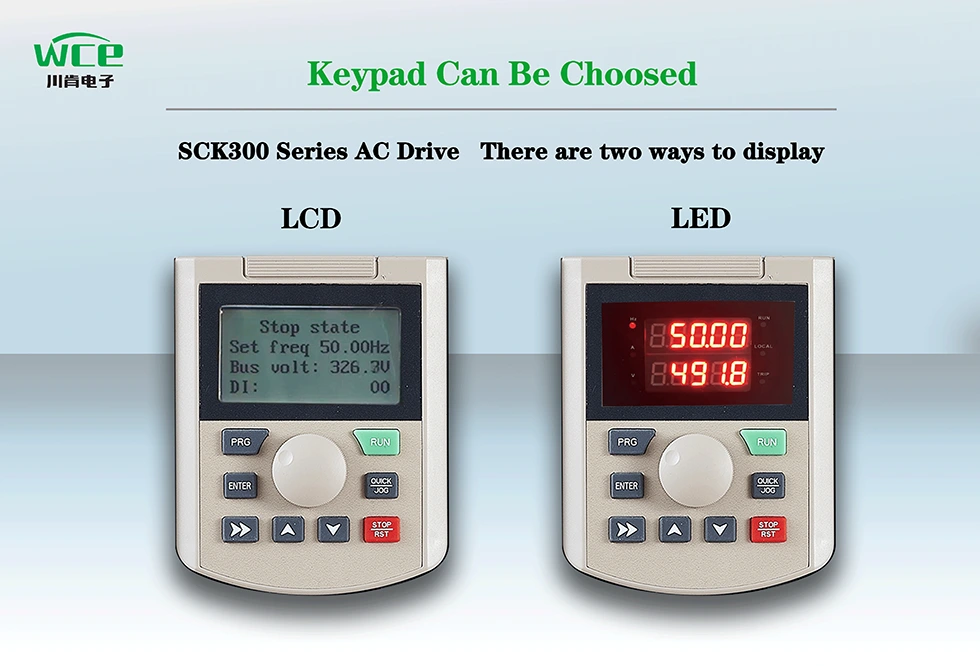

Nagpapakita ang LCD ng maraming teksto ng wika at graphics, mga numero ng display ng LED, mas madaling maunawaan, ayon sa iyong mga kagustuhan

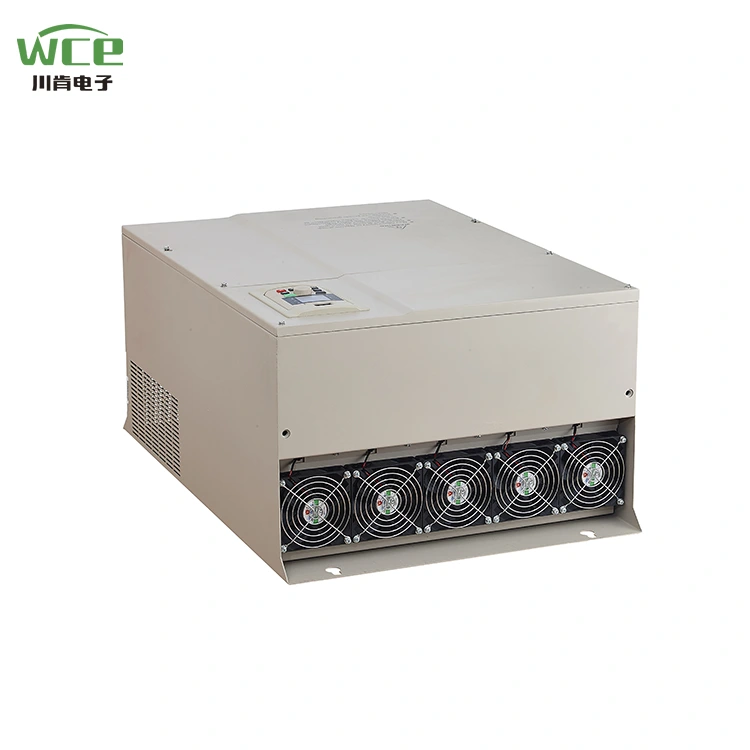

Ang dami ng VFD ay malaking istraktura, mas malaking radiator, rate ng paggamit ng produkto, ay maaaring gumana nang normal sa mainit na kapaligiran tulad ng tropikal.

Ang iba't ibang uri ng mga mode ng input at output ay maaaring ipasadya:

1.3p 380V input sa 3p 380V output.

2. 3P220V input sa 3P220V output.

3. 3P660V input sa 3P660V output.

4. 1P220V input sa 3p 380V output.

5. 1P220V input sa 3P220V output.

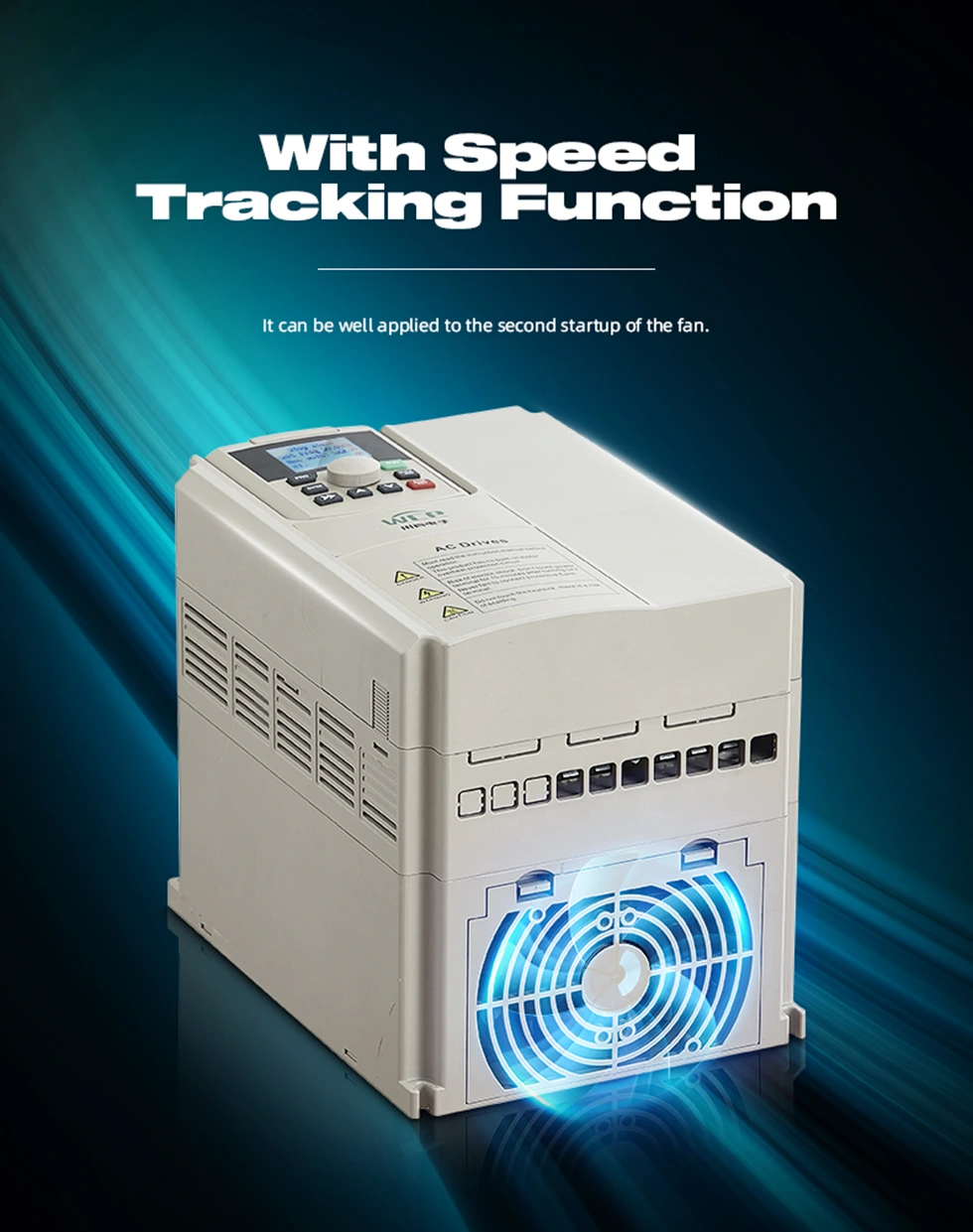

Sa bilis ng pagsubaybay sa bilis, maaaring mas mahusay na doble ang pagsisimula.

Ito ay may komunikasyon sa Modbus RTU, at maaari ring ipatupad ang Modbus TCP, PrpFibus at Profinet sa pamamagitan ng pagdaragdag ng mga kard ng pagpapalawak.

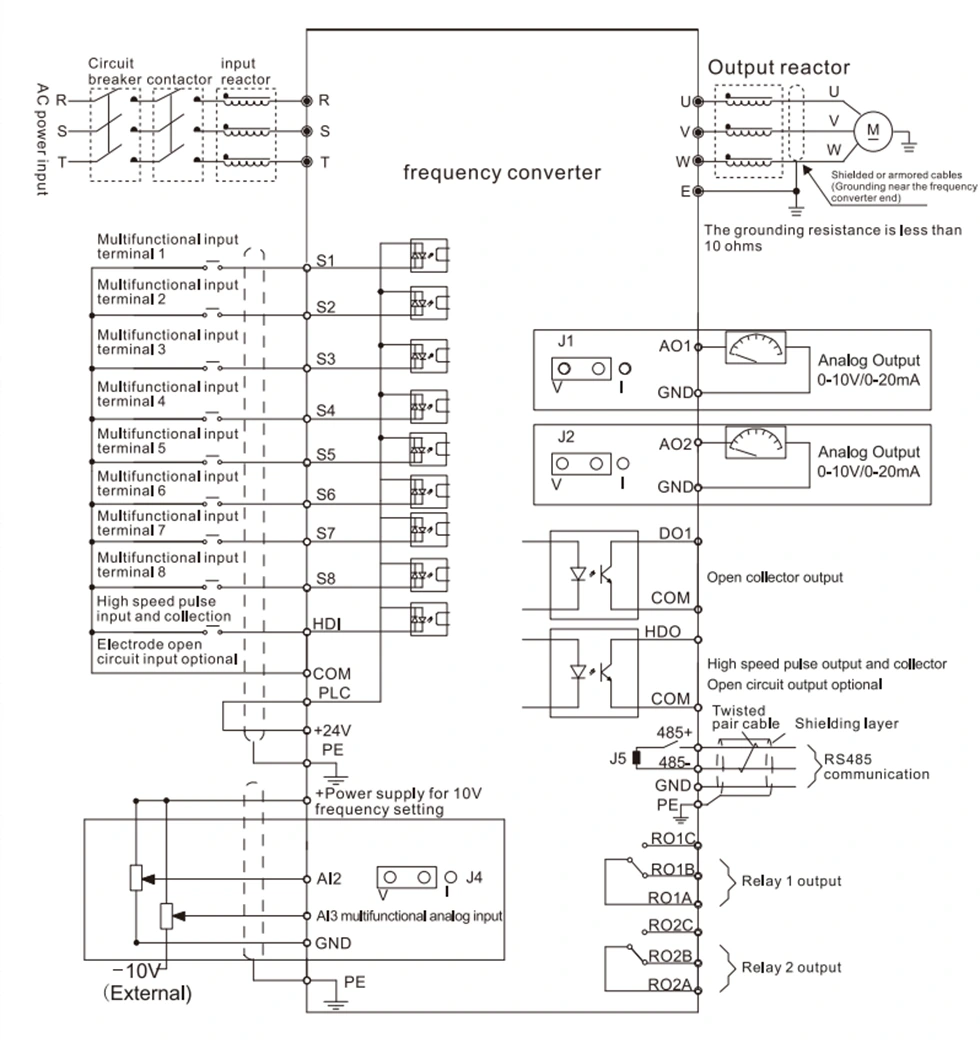

VFD Wiring Diagram.
