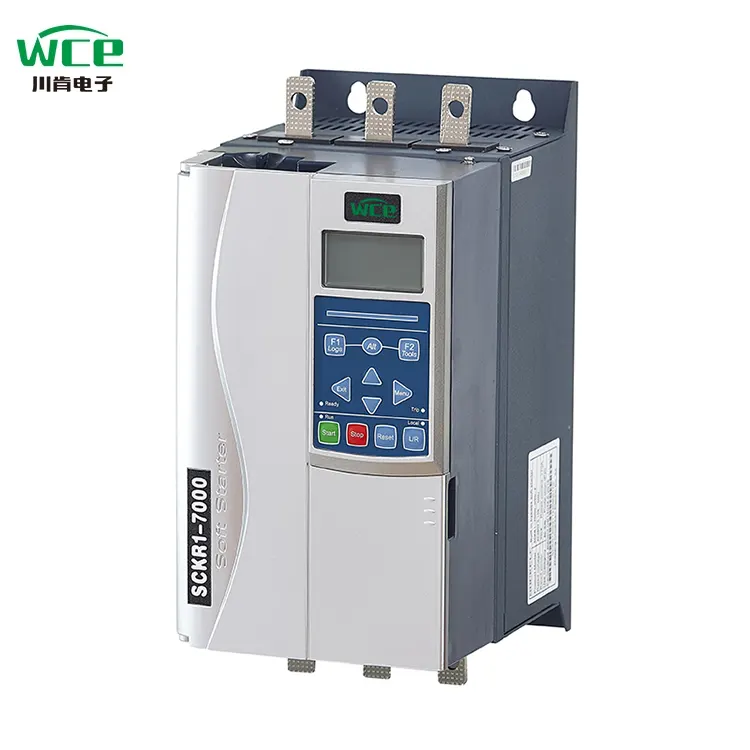

3 Phase 380V Itinayo sa Bypass Soft Starter 15-22kW

Matalinong pakikipag -ugnay at maginhawang operasyon: Ang 7000 Series Soft Starters ay nilagyan ng LCD Liquid Crystal Display, na nagtatampok ng isang simple at madaling maunawaan na disenyo ng interface at isang makinis at maginhawang karanasan sa operasyon. Ang system ay nilagyan ng isang 8-wika na function ng pagpapakita at sumusuporta sa pagpapasadya ng mga tukoy na pambansang wika, ganap na natutugunan ang mga pangangailangan ng mga gumagamit sa iba't ibang mga rehiyon.

Multi-Komunikasyon at Remote Intelligent Control:Nilagyan ito ng karaniwang pag -andar ng komunikasyon ng Modbus 485, at sinusuportahan din ang mga pasadyang pamamaraan ng komunikasyon tulad ng Siemens Profibus Protocol at Mobile Phone App, na tumutulong sa mga gumagamit na makamit ang mahusay na remote na pag -debug at tumpak na kontrol, at pagsira sa mga limitasyon ng spatial.

Natitirang pagganap at pangmatagalang tibay: Nilagyan ng isang bagong-bagong pasadyang contactor ng DC, kung ihahambing sa mga ordinaryong contactor ng AC, ang pagganap nito ay pinabuting ng 3 beses, ang init ay nabawasan ng 2.6 beses, ang kaligtasan ay pinahusay ng 25%, ang kahusayan sa pag-save ng enerhiya ay umabot sa 20%, at ang buhay ng serbisyo ay lumampas sa 100,000 beses, na nagbibigay ng maaasahang garantiya para sa matatag na operasyon ng kagamitan.

Mahusay na Pag -dissipation ng init at matatag na operasyon:Nilagyan ng isang 24V high-speed DC fan at isang makabagong 360 ° all-round heat dissipation design, nagbibigay ito ng malakas na lakas ng hangin, tinitiyak na ang kagamitan ay nagpapanatili ng isang mahusay na estado ng pagwawaldas ng init at matatag na pagganap sa buong operasyon.

Malalim na kooperasyon at pag -upgrade ng kalidad: Nakarating kami sa isang malalim na pakikipagtulungan sa Hubei Taiji, isang nakalista na kumpanya sa domestic, at pinagtibay ang mga pasadyang mga module at thyristors, na naiiba sa mga karaniwang module sa merkado. Ito ay makabuluhang nagpapabuti sa kapasidad ng pag -load at naglalagay ng isang solidong pundasyon para sa mahusay na operasyon ng kagamitan.

Naka -streamline na disenyo, pagtitipid ng gastos:Hindi na kailangang mag -install ng mga panlabas na contactor ng bypass, epektibong pag -save ng puwang sa pag -install, pagbabawas ng mga gastos sa cable, pagpapagaan ng proseso ng pag -install, at gawing mas maginhawa at mas mabilis ang pag -install.

Makabagong kontrol, madaling pagsisimula: Kung ikukumpara sa maginoo na malambot na nagsisimula, ang isang bagong pamamaraan ng pagsisimula ng square -torque ay naidagdag, na nagbibigay ng isang mas malaking panimulang metalikang kuwintas, pagkamit ng madali at maayos na pagsisimula, at pag -adapt sa mas kumplikadong mga kondisyon sa pagtatrabaho.

Real-time na pagsubaybay, katiyakan sa kaligtasan:Nilagyan ng isang terminal ng pag -input ng PT100, maaari nitong masubaybayan ang temperatura ng motor sa real time, agad na maunawaan ang katayuan ng pagpapatakbo ng motor, epektibong maiwasan ang mga pagkakamali na dulot ng abnormal na temperatura, at tiyakin ang ligtas na operasyon ng motor.

Humanized Design, pag-install ng walang pag-aalala: Pinagtibay nito ang mga bloke ng terminal ng control ng plug-and-pull, na ginagawang simple at maginhawa ang pag-install at operasyon. I -unplug lamang ang mga bloke ng terminal upang makumpleto ang mga kable at pagkatapos ay muling ibalik ang mga ito, na lubos na nagpapabuti sa kahusayan ng pag -install.

Pagsubok sa Simulation, maaasahang pag -verify: Ito ay nilagyan ng pagpapaandar ng operasyon ng simulation. Kahit na ang pangunahing circuit ng malambot na starter ay hindi konektado sa boltahe ng supply ng kuryente, maaari itong gayahin ang pagsisimula, pagtakbo at paghinto ng proseso ng motor, na mabilis na nagpapatunay kung ang nagtatrabaho na estado ng sariling mga sangkap ng starter ay normal.

Suporta sa emerhensiya at patuloy na operasyon: Ang isang emergency start function ay naidagdag. Kahit na sa isang biglaang pagkasira ng isang yugto ng thyristor, ang malambot na starter ay maaari pa ring mapanatili ang normal na operasyon, tinitiyak ang patuloy na operasyon ng mga pangunahing kagamitan at pagbabawas ng panganib ng pag -shutdown.

Parameter ng Produkto (Pagtukoy)

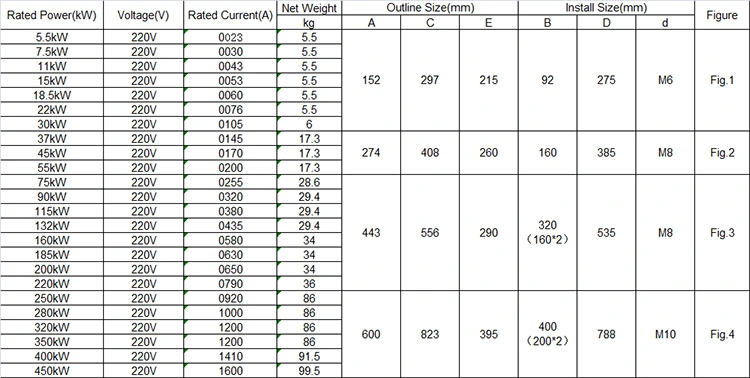

Laki, timbang, at kasalukuyang 220V

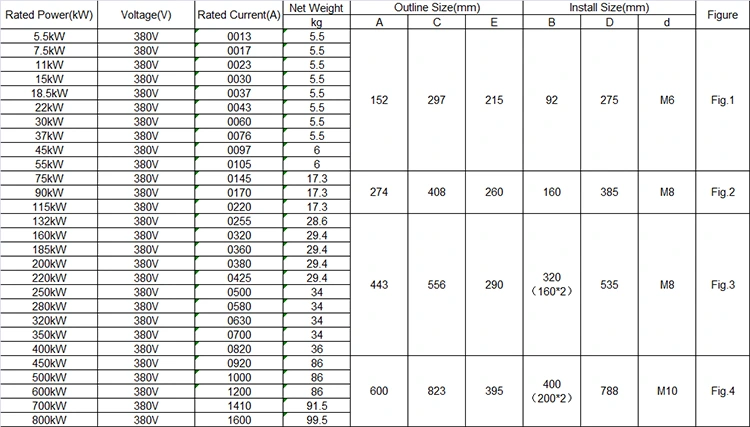

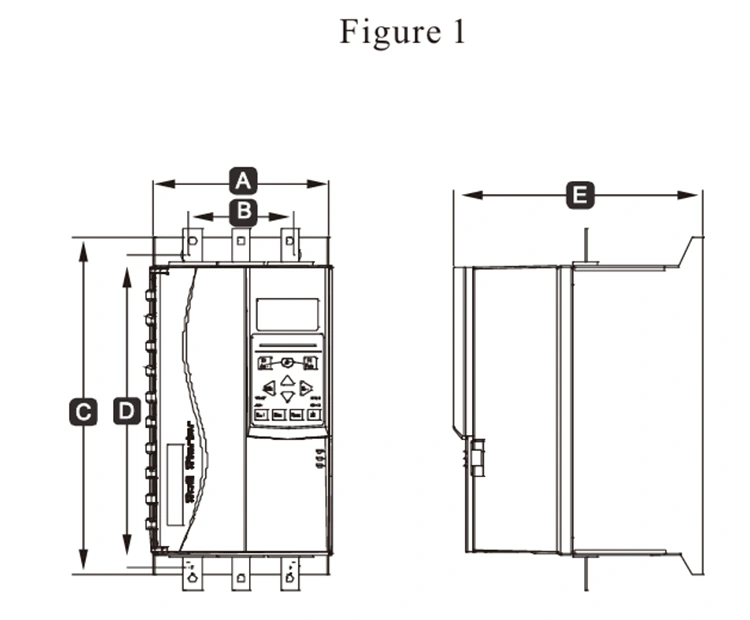

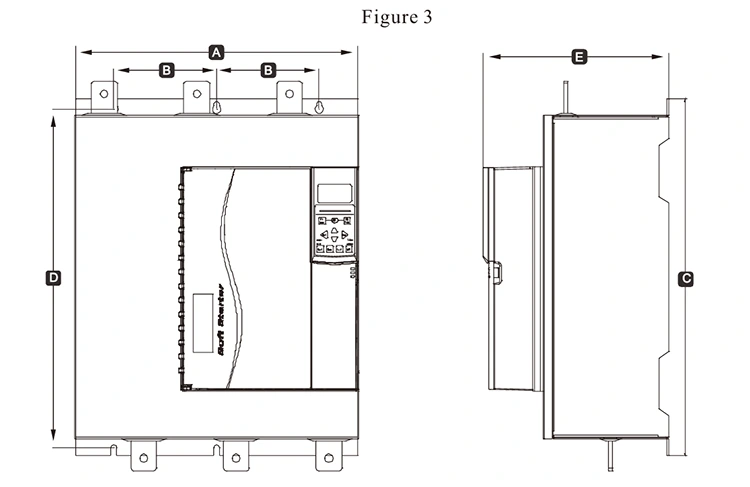

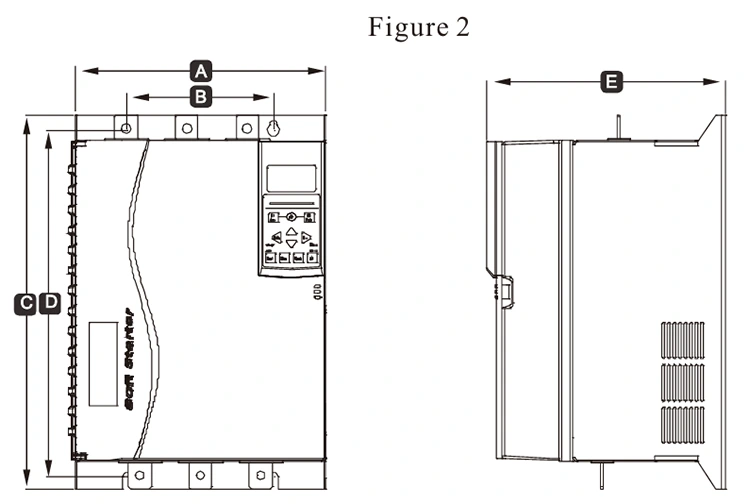

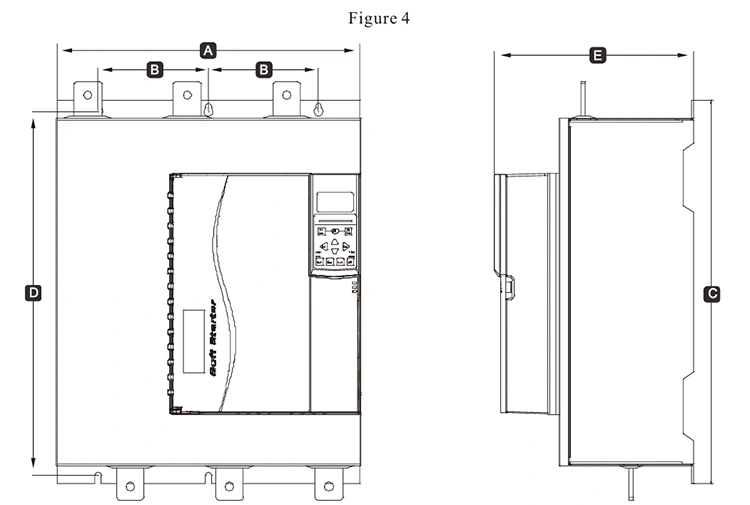

Sukat, timbang, at kasalukuyang 380V

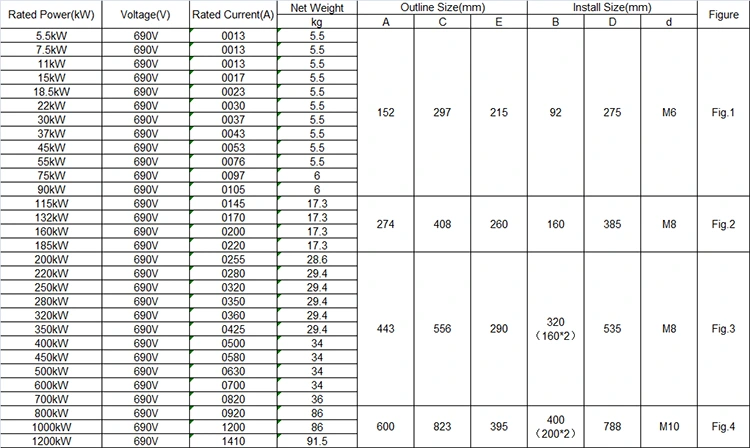

Sukat, timbang, at kasalukuyang 690V

Tampok ng produkto

1. Pag -andar ng Komunikasyon

Dumating sa komunikasyon ng Modbus RTU, ang profibus at komunikasyon ng profinet ay maaaring maidagdag sa pamamagitan ng pagdaragdag ng mga kard ng pagpapalawak.

2, maaaring maging panlabas na keyboard +4 na linya ng LCD screen

Ang keyboard ay maaaring mabilis na maipasok at matanggal upang matugunan ang mga pangangailangan ng malayong operasyon.

3, mas komprehensibong pag -andar ng proteksyon sa motor

Proteksyon ng Overvoltage, Proteksyon ng Undervoltage, Overcurrent Protection, Overload Protection, Underload Protection, Phase Loss Protection, Bypass Fault, Thyristor Fault, Three-Phase Current Unbalance, Overheat Protection, atbp.

4, malawak na saklaw ng boltahe ng supply ng kuryente

Matugunan ang pangunahing boltahe ng input ng supply ng power ng 220-690V pangkalahatang layunin.

5. Pluggable terminals

Isang hanay ng mga terminal ng komunikasyon, limang pangkat ng mga digital na mga terminal ng pag -input, isang hanay ng analog output, tatlong hanay ng mga programmable relay ， mga terminal ng thermistor ng motor at mga terminal ng temperatura ng PT100.

◆ Three-phase power supply: AC220V, AC380V, AC690V ± 10%

◆ Na-rate na kasalukuyang: 13A-1600A,

◆ Naaangkop na motor: Pangkalahatang ardilya ng uri ng hawla ac asynchronous motor

◆ Panimulang mode: boltahe ramp, kasalukuyang rampa, metalikang kuwintas

◆ Parking Mode: Soft Stop, Free Stop ， Brake Stop, Adaptive Stop.

◆ Logic Input: Impedance 1.8kΩ, Power +24V

◆ Panimulang dalas: Inirerekomenda na magsimula ng hindi hihigit sa 10 beses bawat oras

◆ Antas ng Proteksyon: IP20

◆ mode ng paglamig: Paglamig ng hangin

◆ mode ng pag -install: nakabitin ang dingding

◆ Mga Kundisyon sa Kalikasan: Ang taas ay lumampas sa 2000 metro, ang kapasidad ay dapat mabawasan nang naaayon, at ang nakapaligid na temperatura ay nasa pagitan ng -10 at +40 ° C

Ang kaukulang kahalumigmigan ay hindi lalampas sa 95%(20 ℃ ± 5 ℃), walang nasusunog, sumasabog, kinakaing unti -unting gas, walang conductive dust, panloob na pag -install, mahusay na bentilasyon, panginginig ng boses na mas mababa sa 0.5g

Application ng Produkto

Ang mga produkto ay maaaring magamit sa metalurhiya at industriya ng kemikal, mga compressor, cranes, mga okasyon sa munisipyo.

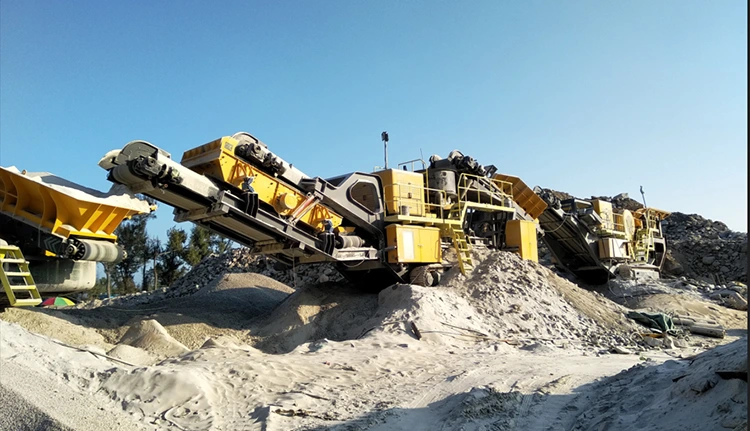

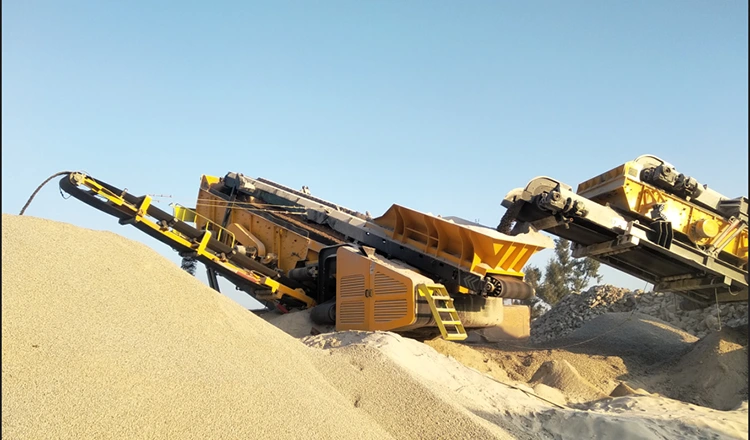

Crusher, pag -uri -uriin ang mga bato ng iba't ibang laki.

Ang online na malambot na starter ay malawakang ginagamit sa industriya ng pandurog, maaari itong magamit sa epekto ng pandurog, panga crusher, crusher crusher, martilyo crusher at iba pa. Maaaring magamit sa high-power host, bawasan ang simula ng kasalukuyang, bawasan ang mekanikal na epekto. Ang malambot na starter ay maaaring awtomatikong ayusin ang lakas ng output ng motor ayon sa aktwal na pag -load ng pandurog. Kapag ang pandurog ay nasa walang-load o light-load na operasyon, binabawasan ng malambot na starter ang boltahe at kasalukuyang ng motor, upang ang motor ay tumatakbo sa isang mas mababang lakas, upang makamit ang layunin ng pag-save ng enerhiya. Ayon sa mga istatistika, pagkatapos gamitin ang malambot na starter, ang pagkonsumo ng enerhiya ng pandurog ay maaaring mabawasan ng halos 10%-30%.

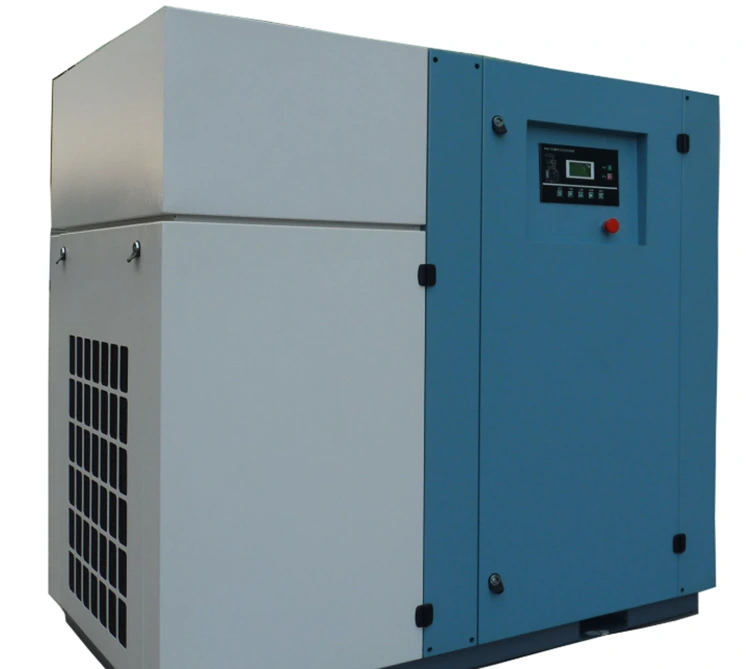

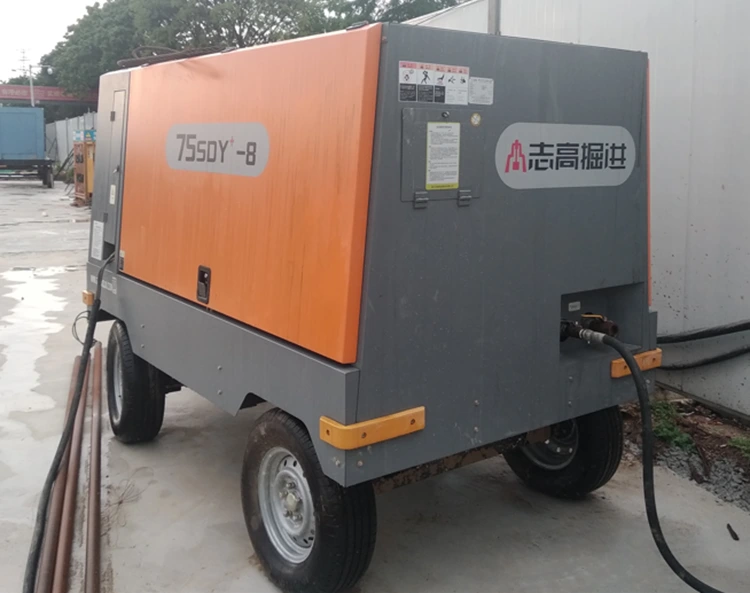

Air compressor

Ang Air Compressor Soft Starter ay isang espesyal na malambot na starter na pinasadya para sa iba't ibang mga air compressor. Ang pag -install ng isang malambot na starter sa air compressor ay maaaring gawing matatag ang presyon ng air supply, at sa pamamagitan ng regulator ng presyon, ang air compressor ay maaaring mapanatili ang pagtatrabaho sa ilalim ng itinakdang halaga ng presyon, ang presyon ay matatag at maaasahan, at ang presyon ay maaaring maging hakbang na setting at maiakma sa anumang oras. Motor upang makamit ang malambot na pagsisimula, ang compressor service life at maintenance cycle ay lubos na mapalawak. Ang dami ng tambutso ng air compressor ay kinokontrol ng bilis ng air compressor, ang plate ng balbula ng hangin sa silindro ay hindi na paulit -ulit na binuksan at sarado, at ang mga kondisyon ng pagtatrabaho tulad ng upuan ng balbula at tagsibol ay lubos na napabuti, na maiiwasan ang matalim na daloy at epekto ng mataas na temperatura at mataas na presyon ng gas, at binabawasan ang gawaing pagpapanatili.

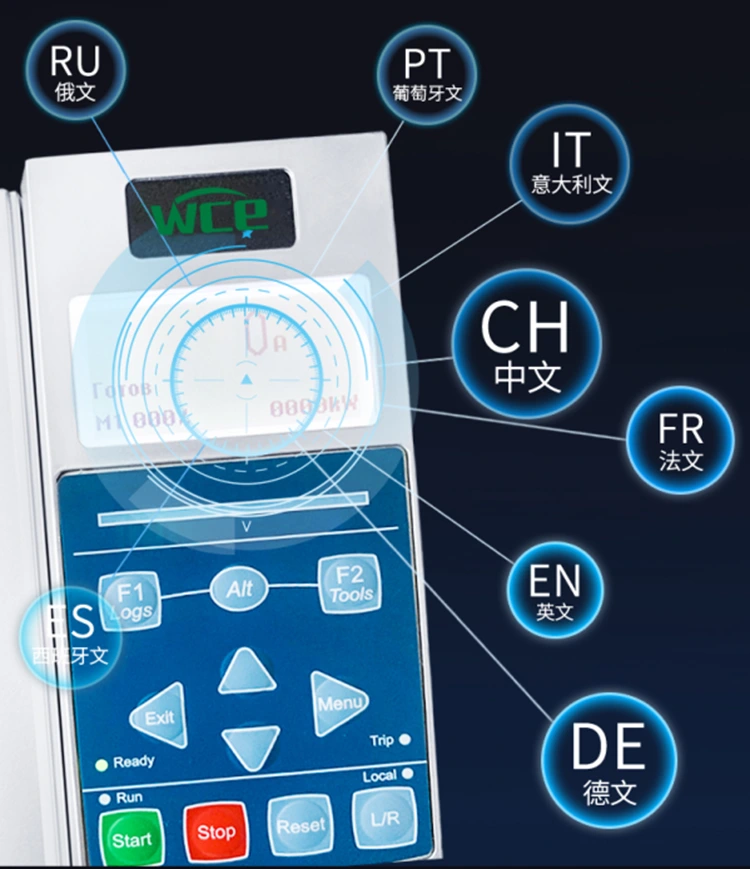

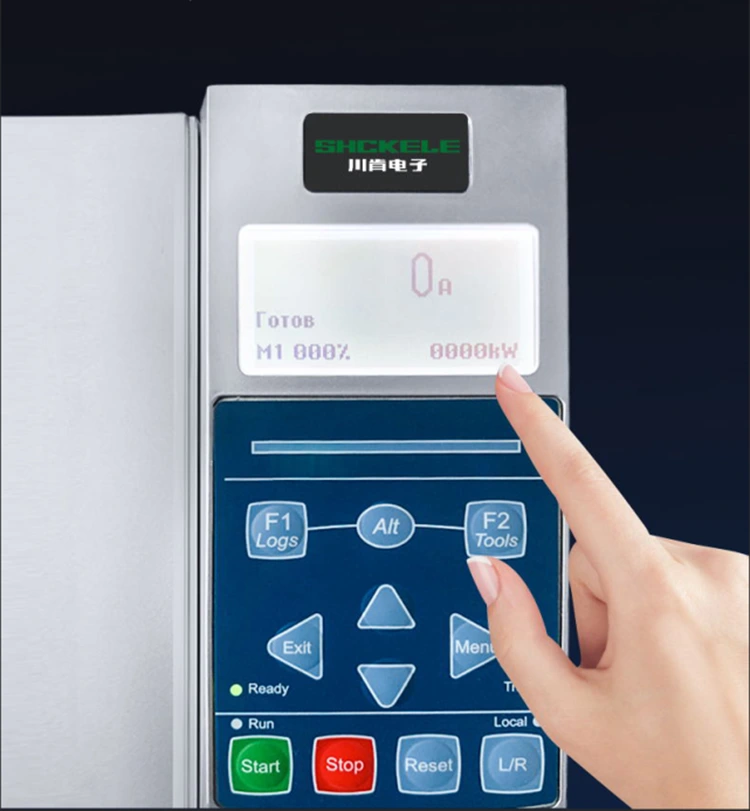

Ang high-definition na LCD na apat na linya na display, madaling mapatakbo. Ito ay may maraming mga pambansang display ng wika at maaaring ipasadya kung kinakailangan. Ang keyboard ay pluggable at madaling ilipat.

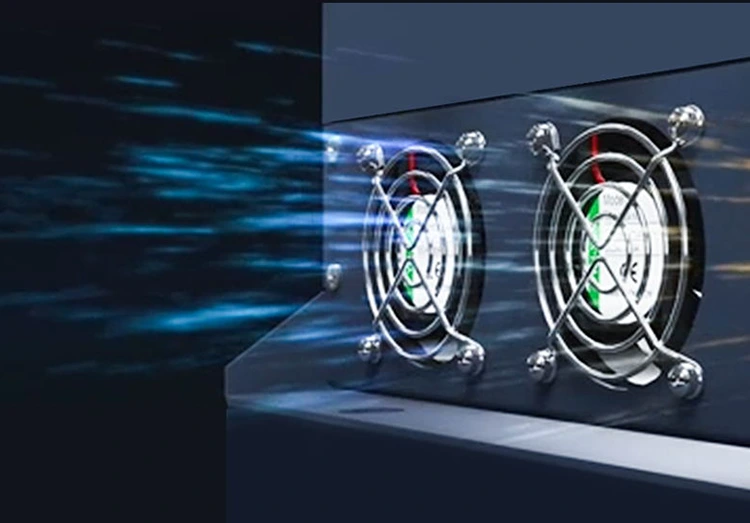

Ang thyristor na may isang panloob na bypass soft starter ay gumagana lamang sa pagsisimula at lumipat sa contactor sa panahon ng operasyon, kaya bumubuo ito ng mas kaunting init. Gayunpaman, naka -install pa rin kami ng isang tagahanga upang palamig ang contactor. Mag -install ng isang tagahanga upang palamig ito. Ang lahat ng 75kW at higit sa 7000 Series Soft Starters ay nilagyan ng 24V high-speed na mga tagahanga ng DC, na nagbibigay ng 360 ° all-round heat dissipation at mas malakas na lakas ng hangin. Hindi lamang ito binabawasan ang hindi inaasahang pag -shutdown na dulot ng sobrang pag -init, ngunit makabuluhang nagpapalawak din ng buhay ng serbisyo ng malambot na starter.

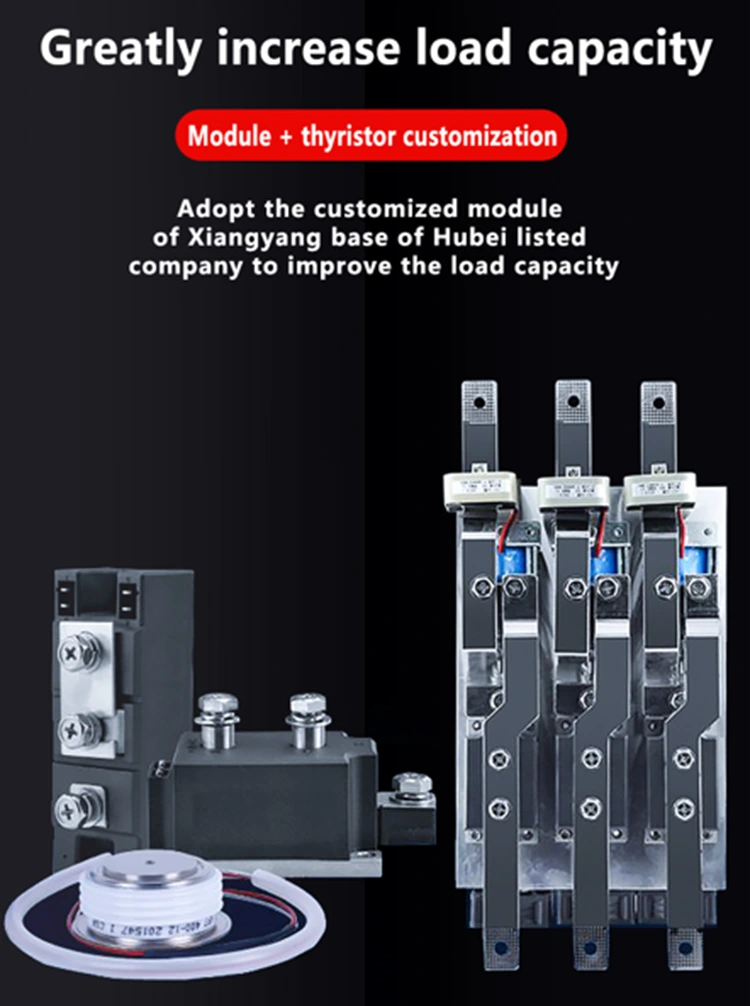

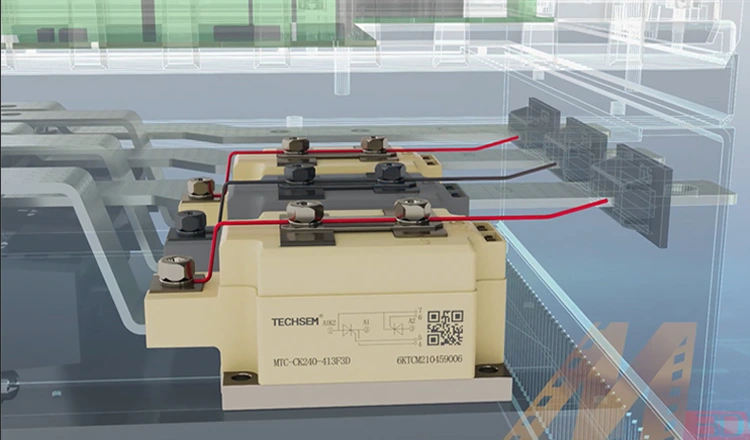

Mayroon kaming malalim na pakikipagtulungan sa Hubei Taiji, isang nakalista na kumpanya, at gumamit ng mga pasadyang mga module at thyristors, naiiba sa mga pangkaraniwang module na ibinibigay sa merkado, upang mapagbuti ang kapasidad ng pag -load. Ang aming mga contactor ng DC ay espesyal din na na -customize, lahat na nagtatampok ng mga contact ng pilak. Ang contact na ibabaw ng mga contact ay mas malaki at maaaring makamit ang halos 100,000 mga oras ng pakikipag -ugnay, makabuluhang pagtaas ng buhay ng serbisyo.

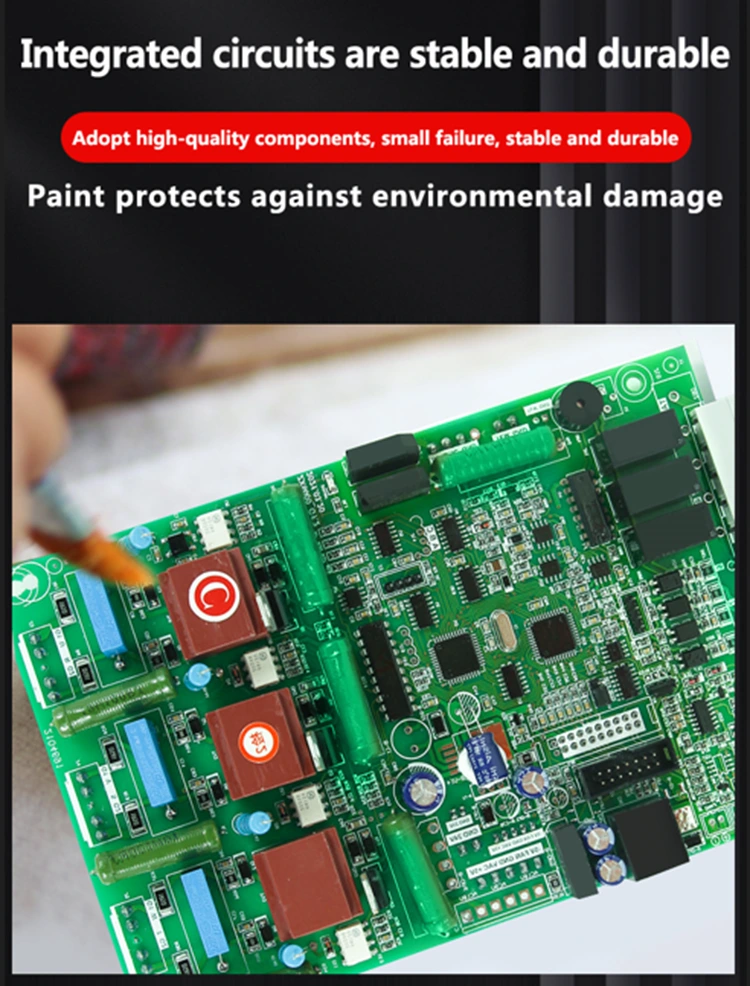

Ang pangunahing layunin ng pintura ng soft starter circuit board ng brush ng brush (karaniwang tatlong anti-pintura, insulating pintura o patong-patunay na patong) circuit. Nadagdagan ang tibay at kaligtasan.

Ang natatanging pag -andar ng emergency operation. Ang maginoo na malambot na nagsisimula ay hindi maaaring gumana kapag ang isang yugto ng thyristor ay nasira. Ang pag -andar ng emergency operation ng 7000 serye ay nagbibigay -daan sa malambot na starter na gumana pa rin sa isang emerhensiya kapag ang isang yugto ng thyristor ay nasira, binabawasan ang mga pagkalugi sa ekonomiya na dulot ng pinsala sa makina at pag -shutdown para sa mga gumagamit.

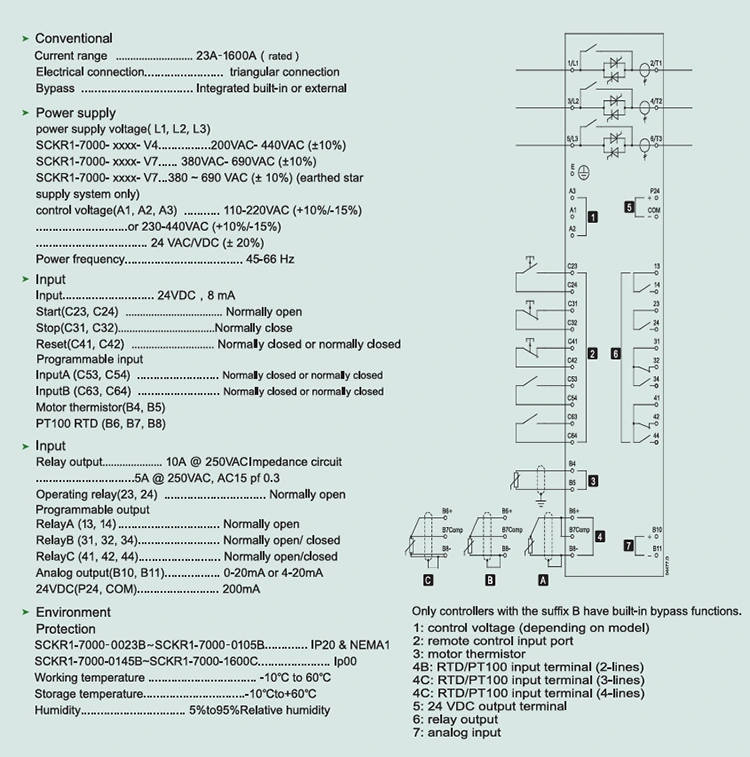

Soft starter wiring diagram.
