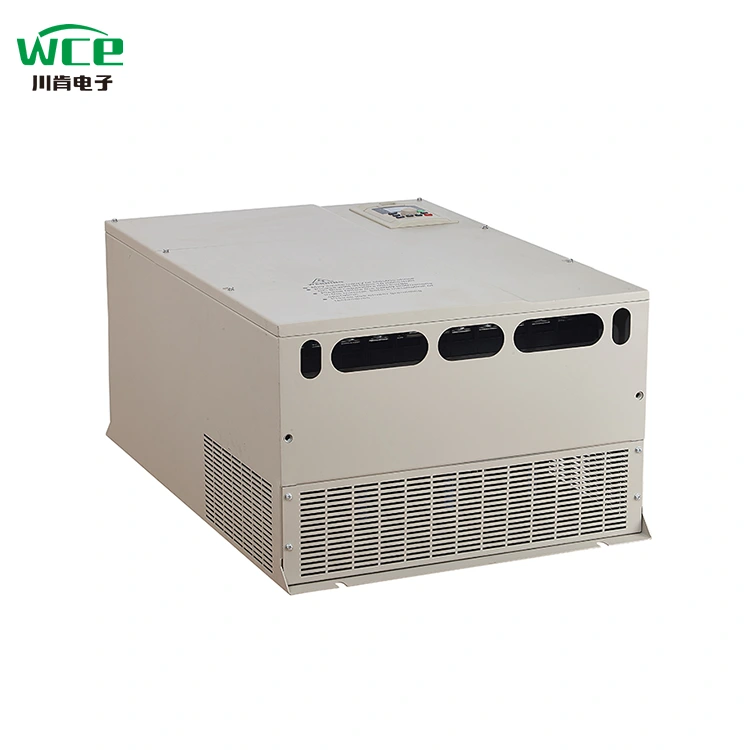

Isang 75kW inverter variable frequency drive (VFD)nagbibigay ng adjustable speed control para sa mga katugmang AC motor sa mga sistemang pang-industriya. Gayunpaman, ang pagpili ng tamang drive ay nangangailangan ng higit pa sa pagtutugma ng power rating. Dapat isaalang-alang ng mga mamimili ang kasalukuyang rate ng motor, boltahe ng supply, mga kinakailangan sa labis na karga, mga katangian ng pagkarga, bilis ng pagpapatakbo, mga kondisyon sa paligid, at mga function ng kontrol. Ipinapaliwanag ng gabay na ito kung paano gumagana ang isang 75kW VFD, kung saan ito magagamit, kung aling mga detalye ang nararapat pansinin, at kung paano maiiwasan ang mga karaniwang problema sa pagpili at pag-install. Nag-aalok din ito ng praktikal na checklist sa pagbili para sa mga inhinyero, mga tagagawa ng kagamitan, mga integrator ng system, at mga distributor ng industriya na nagtatrabaho sa Zhejiang Chuanken Electric Co., Ltd.
Mga pang-industriya na motor na power pump, fan, compressor, conveyor, mixer, at marami pang ibang uri ng makinarya. Sa mga application kung saan nagbabago ang kinakailangang bilis sa pangangailangan ng produksyon, ang patuloy na pagpapatakbo ng motor sa buong bilis ay maaaring lumikha ng hindi kinakailangang pagkonsumo ng enerhiya, mekanikal na stress, o kawalan ng katatagan ng proseso.
A 75kW inverter variable frequency drive VFDay isang electronic motor controller na idinisenyo upang ayusin ang bilis at operasyon ng isang katugmang AC motor sa pamamagitan ng pagsasaayos ng dalas ng output at boltahe ayon sa napiling paraan ng kontrol. Ang pagtatalaga ng 75kW ay kumakatawan sa isang nominal na klase ng kapangyarihan, ngunit ang magagamit na rating ng motor ay nakasalalay sa partikular na kasalukuyang rating ng drive, klase ng boltahe, rating ng tungkulin, at mga kondisyon ng pag-install.
Para sa mga tagagawa ng kagamitan at pang-industriya na mamimili, ang isang maayos na napiling VFD ay maaaring suportahan ang mas malinaw na acceleration, kinokontrol na deceleration, pinahusay na pagsasaayos ng proseso, at mas nababaluktot na pagpapatakbo ng motor. Maaari rin itong magbigay ng mga function ng proteksyon ng motor at mga kakayahan sa pagsubaybay, depende sa modelo.
Gayunpaman, hindi lahat ng 75kW drive ay angkop para sa bawat 75kW na motor. Ang dalawang drive na may parehong nominal na kapangyarihan ay maaaring magkaiba sa kapasidad ng overload, configuration ng input, pagganap ng kontrol, proteksyon sa kapaligiran, at mga interface ng komunikasyon.
Ang isang tipikal na AC variable frequency drive ay nagko-convert ng papasok na AC power sa DC sa pamamagitan ng isang rectifier at DC link, pagkatapos ay gumagamit ng mga electronic switching device upang makagawa ng isang adjustable-frequency na AC output. Kinokontrol ng control system ang output ayon sa napiling operating mode at mga kinakailangan sa motor.
Para sa isang AC induction motor, ang kasabay na bilis ay nauugnay sa dalas ng supply at ang bilang ng mga poste ng motor. Ang pagbabawas ng dalas ay karaniwang nagpapababa ng bilis ng motor, habang pinapataas nito ang bilis sa loob ng pinapahintulutang saklaw ng pagpapatakbo ng motor at drive. Ang aktwal na bilis ng induction motor ay nakasalalay din sa pagkarga at pagkadulas.
Maraming mga drive ang gumagamit ng volts-per-hertz (V/f) na kontrol para sa direktang pagsasaayos ng bilis. Ang sensorless vector control ay maaaring magbigay ng pinahusay na torque control sa mga application na nangangailangan ng mas hinihinging bilis o pagganap ng pagkarga. Ang mga magagamit na function ay nakasalalay sa partikular na modelo ng VFD at pagsasaayos ng motor.
Nakakatulong ang adjustable acceleration at deceleration ramp na kontrolin kung gaano kabilis ang pagsisimula at paghinto ng motor. Maaaring bawasan ng mga naaangkop na setting ng ramp ang biglaang mekanikal na pag-load at suportahan ang mas matatag na produksyon. Maaaring kailanganin ng mga high-inertia load o mabilis na paghinto ng mga karagdagang kagamitan sa pagpepreno.
Depende sa modelo, maaaring subaybayan ng isang VFD ang kasalukuyang, boltahe, temperatura, dalas ng pagpapatakbo, at mga kundisyon ng fault. Makakatulong ang electronic motor overload protection at fault diagnostics sa mga maintenance team, ngunit ang drive ay dapat na i-configure nang tama at gamitin sa anumang kinakailangang panlabas na proteksyon.
Ang isang 75kW VFD ay maaaring angkop para sa medium-to-large na pang-industriya na mga aplikasyon ng motor kapag ang mga electrical rating nito at mga kakayahan sa pagkontrol ay tumutugma sa kagamitan. Kasama sa mga karaniwang application ang mga sumusunod.
Ang variable na kontrol ng bilis ay maaaring makatulong sa pag-regulate ng daloy o presyon sa mga pumping system. Gamit ang naaangkop na diskarte sa pagkontrol, maaari nitong bawasan ang mga pagkawala ng throttling, suportahan ang katatagan ng presyon, at makatulong na pamahalaan ang nagbabagong demand. Dapat pa ring igalang ang mga katangian ng bomba at pinakamababang daloy ng daloy.
Maaaring iakma ang bilis ng fan upang matugunan ang mga kinakailangan sa bentilasyon, paglamig, o proseso ng airflow. Para sa maraming mga centrifugal fan system, ang pagbabawas ng bilis ay maaaring makabuluhang magpababa ng power demand, sa kondisyon na pinapayagan ito ng operating point at mga kinakailangan sa proseso.
Ang mga conveyor ay madalas na nangangailangan ng kontroladong acceleration at stable na bilis sa ilalim ng pagbabago ng load. Dapat piliin ang drive ayon sa panimulang torque, load inertia, mga kinakailangan sa paghinto, at ang posibilidad ng madalas na pagsisimula o labis na karga.
Ang mga mixer, kagamitan sa produksyon, at iba pang makinang pang-industriya ay maaaring mangailangan ng adjustable na bilis upang ma-accommodate ang iba't ibang mga materyales o mga yugto ng pagproseso. Ang isang angkop na VFD ay maaaring mapabuti ang kakayahang umangkop sa pagpapatakbo, bagaman ang profile ng torque at mga kinakailangan sa proseso ay dapat na gabayan ang diskarte sa kontrol.
| Aplikasyon | Karaniwang Layunin ng Pagkontrol | Mahalagang Salik sa Pagpili |
|---|---|---|
| Centrifugal pump | Pagsasaayos ng daloy o presyon | Variable-torque duty, kontrol ng PID, minimum na daloy |
| Industrial fan | Kontrol ng daloy ng hangin at bentilasyon | Saklaw ng pagpapatakbo, paglamig, pag-optimize ng enerhiya |
| Conveyor | Kinokontrol na pagsisimula at matatag na transportasyon | Panimulang metalikang kuwintas at kapasidad ng labis na karga |
| Panghalo | Madaling iakma ang bilis ng proseso | Demand ng metalikang kuwintas at pagbabago ng mga kondisyon ng pagkarga |
| Compressor | Pagsasaayos ng kapasidad kung saan pinahihintulutan | Compatibility ng compressor at mga panimulang kinakailangan |
Ito ay mga pangkalahatang halimbawa ng aplikasyon sa halip na mga garantisadong paghahabol sa pagiging tugma. Ang mga kinakailangan ng tagagawa ng kagamitan at ang aktwal na mga kondisyon ng pagpapatakbo ay dapat matukoy ang panghuling pagpili.
Pinipigilan ng tamang detalye ang mga magastos na hindi pagkakatugma, hindi inaasahang mga biyahe, at maiiwasang pagkaantala sa pagkomisyon. Bago humiling ng isang panipi, suriin ang mga sumusunod na teknikal na kadahilanan.
Magsimula sa nameplate ng motor at tukuyin ang na-rate na kapangyarihan at kasalukuyang full-load. Ang tuluy-tuloy na kasalukuyang output ng VFD ay dapat matugunan o lumampas sa kasalukuyang kinakailangan ng motor sa ilalim ng nilalayong mga kondisyon sa pagpapatakbo. Ang kasalukuyang kakayahan ay partikular na mahalaga kapag ang motor ay nagpapatakbo sa ilalim ng mataas na torque o madalas na labis na karga.
Kumpirmahin ang available na supply boltahe, frequency, at phase configuration. Ang input rating ng drive ay dapat na angkop sa power supply, habang ang output nito ay dapat na tugma sa motor. Ang 75kW na rating lamang ay hindi nagtatatag kung ang isang partikular na modelo ay angkop para sa isang 380V, 400V, 415V, o ibang sistema ng supply.
Ang mga kinakailangan sa labis na karga ay nag-iiba ayon sa aplikasyon at modelo. Ang mga centrifugal pump at fan ay kadalasang gumagamit ng variable-torque duty, habang ang mga naka-load na conveyor at ilang compressor ay maaaring mangailangan ng higit na kakayahan sa sobrang karga. Suriin ang tinukoy na porsyento ng labis na karga ng tagagawa, tagal, rating ng tungkulin, at anumang nauugnay na mga kondisyon sa pagpapababa.
Tukuyin kung sapat ang V/f control o kung kailangan ang sensorless vector control. Isaalang-alang ang pagsisimula ng torque, mababang bilis ng pagganap, regulasyon ng bilis, at kung kinakailangan ang feedback mula sa isang encoder o sensor ng proseso.
Ang temperatura ng kapaligiran, alikabok, kahalumigmigan, altitude, bentilasyon, at proteksyon sa enclosure ay maaaring makaapekto sa performance ng drive. Kung ang VFD ay ilalagay sa isang mainit na de-koryenteng kabinet o isang maalikabok na lugar ng industriya, suriin ang mga kinakailangan sa pagpapalamig, pinahihintulutang kondisyon sa kapaligiran, at anumang kinakailangang pagbabawas.
Suriin kung ang application ay nangangailangan ng digital at analog input, relay output, PID control, fault logging, o komunikasyon sa isang PLC o supervisory system. Ang suporta sa protocol at mga available na terminal ay nag-iiba ayon sa serye ng produkto.
Ang iba't ibang mga makina ay naglalagay ng iba't ibang mga pangangailangan sa isang motor. Ang pag-unawa sa load profile ay nakakatulong na matukoy ang kinakailangang kasalukuyang rating, control mode, at braking configuration.
Ang mga centrifugal pump, fan, at maraming blower ay karaniwang mga application na variable-torque. Karaniwang bumababa ang kanilang torque demand habang bumababa ang bilis. Ang isang wastong na-configure na drive ay maaaring makatulong na mabawasan ang pagkonsumo ng enerhiya kapag ang system ay gumugugol ng makabuluhang oras sa pinababang bilis.
Ang mga conveyor, ilang positive-displacement pump, at ilang mixer ay maaaring mangailangan ng malaking torque kahit na sa mababang bilis. Ang mga application na ito ay madalas na nangangailangan ng drive na may angkop na heavy-duty na rating at sapat na kakayahan sa sobrang karga. Ang paglamig ng motor sa mababang bilis ay dapat ding suriin.
Ang malalaking umiikot na kagamitan ay maaaring makabuo ng regenerative energy kapag nagpapabagal. Ang mga load na nagtutulak sa motor sa halip na pinapatakbo nito ay maaari ding mangailangan ng espesyal na paghawak. Depende sa aplikasyon, maaaring kailanganin ang isang braking resistor, braking unit, o regenerative solution.
Kapag hindi tiyak ang tungkulin, ibigay sa supplier ang uri ng pagkarga, dalas ng pagsisimula, kinakailangang oras ng pagbilis, oras ng paghinto, hanay ng bilis, at inaasahang mga kondisyon ng labis na karga. Ang impormasyong ito ay mas kapaki-pakinabang kaysa sa simpleng paghingi ng 75kW na modelo.
Ang pagtitipid ng enerhiya ay isang karaniwang dahilan upang mag-install ng VFD, ngunit ang mga resulta ay nakasalalay sa makina, diskarte sa pagkontrol, iskedyul ng pagpapatakbo, at disenyo ng system. Ang isang drive ay hindi awtomatikong binabawasan ang pagkonsumo ng enerhiya sa bawat aplikasyon.
Sa maraming centrifugal pump at fan system, ang kinakailangang kapangyarihan ay maaaring bumaba nang malaki habang ang bilis ay nababawasan. Maaari itong makatipid kapag nag-iiba ang demand sa buong araw. Gayunpaman, ang aktwal na resulta ay nakasalalay sa curve ng system, static na presyon, mga hadlang sa proseso, at kahusayan sa pagpapatakbo ng motor.
Suriin ang kahusayan ng motor, pagkalugi sa pagmamaneho, pagkalugi ng transmission, mga kinakailangan sa proseso, at ang kasalukuyang paraan ng kontrol nang magkasama. Ang isang mahinang napiling hanay ng bilis o isang hindi naaangkop na diskarte sa pagkontrol ay maaaring limitahan ang inaasahang benepisyo.
Itala ang mga oras ng pagpapatakbo, sinusukat na pangangailangan ng kuryente, mga pagkakaiba-iba ng load, mga taripa sa kuryente, at mga gastos sa pagpapanatili. Ihambing ang kasalukuyang sistema sa iminungkahing sistemang kontrolado ng VFD gamit ang makatotohanang mga pagpapalagay sa halip na umasa sa isang pangkalahatang porsyento ng pagtitipid.
| Salik ng Gastos | Impormasyon na Kokolektahin | Bakit Ito Mahalaga |
|---|---|---|
| Pagkonsumo ng enerhiya | Sinusukat ang kW at taunang oras ng pagpapatakbo | Tinatantya ang potensyal na pagtitipid sa kuryente |
| Pag-install | Gabinete, mga kable, mga filter, at pagkomisyon | Tinutukoy ang paunang gastos ng proyekto |
| Pagpapanatili | Mga kinakailangan sa inspeksyon, pagpapalamig, at serbisyo | Sinusuportahan ang pagpaplano ng gastos sa lifecycle |
| Pagganap ng proseso | Data ng daloy, presyon, bilis, at produksyon | Sinusuri kung ang control solution ay nakakatugon sa mga pangangailangan sa pagpapatakbo |
Ang tamang pag-install ay mahalaga para sa ligtas na operasyon at maaasahang pagganap. Dapat sundin ng mga kwalipikadong tauhan ng kuryente ang mga tagubilin ng tagagawa ng drive, naaangkop na mga electrical code, at mga kinakailangan sa kaligtasan ng makina.
I-verify ang papasok na boltahe, phase, frequency, grounding, at upstream protective device. Kumpirmahin na ang napiling drive ay tugma sa sistema ng supply at mga kondisyon ng pag-install.
Ibigay ang mga kinakailangang clearance, bentilasyon, at pag-alis ng init. Paghiwalayin ang mga power wiring mula sa sensitibong control wiring kung saan naaangkop, at sundin ang gabay ng manufacturer para sa cable routing at electromagnetic compatibility.
I-configure ang na-rate na boltahe, kasalukuyang, dalas, bilis, at iba pang kinakailangang data ng nameplate ng motor. Ilapat ang naaangkop na mga setting ng proteksyon ng motor at control mode ayon sa mga tagubilin ng tagagawa.
Suriin ang direksyon ng pag-ikot, acceleration, deceleration, operating speed, load response, at fault handling. Subukan ang kumpletong pagkakasunud-sunod ng kontrol bago ilabas ang makina para sa normal na produksyon.
I-save ang mga setting ng parameter, impormasyon sa mga wiring, mga tala sa pagkomisyon, at nauugnay na kasaysayan ng alarma. Tinutulungan ng dokumentasyon ang mga technician na ibalik ang nilalayong configuration at i-troubleshoot ang mga problema sa hinaharap.
Para sa kaligtasan, ihiwalay ang power supply at sundin ang mga pamamaraan ng paglabas at pag-verify ng manufacturer bago magtrabaho sa isang drive o sa konektadong kagamitan nito. Ang DC bus ay maaaring mapanatili ang mapanganib na boltahe pagkatapos na maputol ang kuryente.
Maraming mga pagkakamali sa drive ang maaaring masubaybayan sa maling sukat, mahinang paglamig, hindi angkop na mga setting ng parameter, mga problema sa mga kable, o hinihingi ang mga kondisyon ng pagkarga. Ang isang structured na proseso ng pag-troubleshoot ay maaaring mabawasan ang downtime at maiwasan ang hindi kinakailangang pagpapalit ng bahagi.
Kabilang sa mga posibleng dahilan ang labis na panimulang torque demand, maikling oras ng acceleration, mechanical binding, maling data ng motor, o hindi angkop na mga setting ng kontrol. Suriin ang kasaysayan ng pagkakamali at mga kondisyon ng pagkarga bago ayusin ang mga parameter.
Suriin ang bentilasyon, temperatura ng cabinet, mga cooling fan, kalinisan ng heatsink, at pag-load. I-verify kung ang pag-install ay lumampas sa pinapahintulutang temperatura ng kapaligiran o mga limitasyon sa altitude at kung kinakailangan ang pagbabawas.
Ang mabilis na pagbabawas ng bilis o isang high-inertia load ay maaaring magbalik ng enerhiya sa DC bus ng drive. Depende sa aplikasyon at disenyo ng produkto, maaaring kailanganin ang mas mahabang oras ng deceleration o naaangkop na solusyon sa pagpepreno.
Suriin ang katumpakan ng parameter ng motor, mode ng kontrol, mga signal ng sanggunian ng bilis, mga kable, at pagkakaiba-iba ng pagkarga. Para sa mga closed-loop system, siyasatin ang nauugnay na feedback device at mga setting ng kontrol.
Suriin ang alarm code, mga kondisyon ng supply, control wiring, network configuration, at grounding arrangement. Itala ang pagkakamali bago i-reset ang drive, at kumonsulta sa manwal ng produkto o kwalipikadong teknikal na suporta kapag nananatiling hindi malinaw ang dahilan.
Dapat sundin ng preventive maintenance ang iskedyul ng serbisyo ng tagagawa at kasama ang naaangkop na mga inspeksyon ng mga daanan ng bentilasyon, mga koneksyon sa kuryente, mga kondisyon sa kapaligiran, at mga talaan ng fault.
Maaaring bawasan ng mga pang-industriyang mamimili ang mga gaps sa espesipikasyon at pagkaantala sa pagkuha sa pamamagitan ng paghahanda ng kumpletong teknikal na brief bago humiling ng mga sipi.
Zhejiang Chuanken Electric Co., Ltd.nagsisilbing sanggunian ng kumpanya para sa mga mamimili na sinusuri ang mga produktong pang-industriya na kontrol ng motor. Kapag tinatalakay ang isang 75kW inverter variable frequency drive, dapat ibigay ng mga mamimili ang nilalayon na aplikasyon at mga kinakailangan sa kuryente upang makumpirma ang naaangkop na serye at pagsasaayos ng produkto.
Para sa mga proyekto ng OEM, pag-upgrade ng kagamitan, at pagkuha ng distributor, ang paghahambing ng mga supplier sa teknikal na kaangkupan, dokumentasyon, suporta sa serbisyo, at kabuuang gastos sa pagpapatakbo ay nagbibigay ng mas matibay na batayan para sa mga desisyon sa pagbili kaysa sa paghahambing ng mga nominal na rating ng kuryente lamang.
Kinokontrol ng 75kW VFD ang bilis at operasyon ng isang katugmang AC motor sa pamamagitan ng pagsasaayos ng dalas at boltahe ng output nito. Depende sa modelo, maaari rin itong magbigay ng proteksyon sa motor, adjustable acceleration at deceleration, monitoring, at industrial control integration.
Maaaring ito ay angkop, ngunit ang power rating lamang ay hindi sapat. I-verify ang na-rate na kasalukuyang at boltahe ng motor, ang tuloy-tuloy na output current ng drive, overload capacity, duty rating, at mga kondisyon sa pagpapatakbo bago kumpirmahin ang compatibility.
Kabilang sa mga potensyal na aplikasyon ang mga pang-industriya na bomba, fan, blower, conveyor, mixer, at mga katugmang compressor. Ang pagiging angkop ay depende sa mga detalye ng motor, katangian ng pagkarga, kinakailangang torque, at mga kakayahan ng napiling drive.
Maaari nitong bawasan ang pagkonsumo ng enerhiya sa angkop na mga application na may variable-speed, partikular na kung saan nagbabago ang pangangailangan ng pump o fan sa paglipas ng panahon. Ang aktwal na pagtitipid ay nakasalalay sa profile ng pag-load, disenyo ng system, oras ng pagpapatakbo, pagkawala ng pagmamaneho, at diskarte sa pagkontrol.
Ang kinakailangang boltahe ay depende sa partikular na modelo ng produkto at rehiyonal na sistema ng kuryente. Kumpirmahin ang boltahe ng supply, phase, at frequency laban sa datasheet ng gumawa sa halip na ipagpalagay na ang lahat ng 75kW drive ay may parehong electrical configuration.
Hindi lahat ng application ay nangangailangan ng isa. Maaaring kailanganin ang isang braking resistor o ibang braking solution kapag ang load ay may mataas na inertia, nangangailangan ng mabilis na pagbabawas ng bilis, o nagbabalik ng makabuluhang enerhiya sa drive. Kumpirmahin ang compatibility at sizing sa manufacturer.
Suriin ang teknikal na dokumentasyon ng supplier, pagiging angkop ng produkto, mga proseso ng kalidad, kakayahan sa suporta, kundisyon ng warranty, pagsasaayos ng paghahatid, at kakayahang linawin ang mga kinakailangan sa aplikasyon. Hilingin ang eksaktong mga detalye ng modelo bago maglagay ng order.
Ihanda ang data ng nameplate ng motor, boltahe ng supply, uri ng aplikasyon, mga kinakailangan sa labis na karga, mga function ng kontrol, kapaligiran sa pag-install, dami, at destinasyon ng paghahatid. Nakakatulong ang mga detalyeng ito sa supplier na suriin ang naaangkop na configuration ng drive.
