Simpleng pag -aayos para sa VFD - IGBT 、 Rectifier Bridge

Babala:

Bago pagsukat, kinakailangan upang matiyak na ang VFD ay pinapagana at ang mga linya ng kuryente R, S, T at mga linya ng output u, V, w ay tinanggal. Pagkatapos lamang ng pagsukat ng P+/N- at walang DC boltahe ay maaaring isagawa ang operasyon!

Sukatin ang module ng rectifier ng VFD:

Una, itakda ang multimeter sa posisyon na "Diode", at pagkatapos ay gamitin ang pula at itim na pagsubok na nangunguna sa multimeter upang sundin ang mga hakbang sa ibaba para sa pagtuklas:

Pangalawa, hawakan ang positibong terminal P (+) ng DC bus na may itim na test lead, at hawakan ang R, S, at T sa pagkakasunud -sunod na may red test lead. Itala ang ipinapakita na mga halaga sa multimeter.

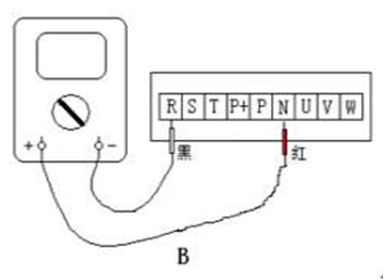

Pangatlo, pagkatapos ay hawakan ang pulang pagsubok ay humantong sa negatibong terminal n (-) ng DC bus, at hawakan ang itim na pagsubok na humantong sa R, S, at T sa pagkakasunud-sunod, at itala ang halaga ng pagpapakita ng multimeter.

Pang -apat, kung ang ipinapakita na mga halaga ng ika -anim na pagsukat ay karaniwang balanse, ipinapahiwatig nito na walang problema sa pagwawasto ng VFD. Kung hindi man, ang module ng pagwawasto sa kaukulang posisyon ay nasira.

Sukatin ang module ng IGBT ng VFD:

Una, itakda ang multimeter sa posisyon na "Diode", at pagkatapos ay gamitin ang pula at itim na pagsubok na nangunguna sa multimeter upang sundin ang mga hakbang sa ibaba para sa pagtuklas:

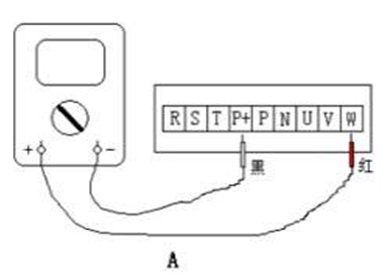

Pangalawa, hawakan ang positibong terminal P (+) ng DC bus na may itim na test lead, at hawakan ang U, V, at W na pagkakasunud -sunod na may red test lead. Itala ang ipinapakita na mga halaga sa multimeter.

Pangatlo, pagkatapos ay hawakan ang pulang pagsubok ay humantong sa negatibong terminal n (-) ng DC bus, at hawakan ang itim na pagsubok ay humantong sa U, V, at W sa pagkakasunud-sunod, at itala ang halaga ng pagpapakita ng multimeter.

Pang -apat, kung ang ipinapakita na mga halaga ng ika -anim na pagsukat ay karaniwang balanse, ipinapahiwatig nito na walang problema sa IGBT inverter ng VFD. Kung hindi man, ang IGBT inverter sa kaukulang posisyon ay nasira.
